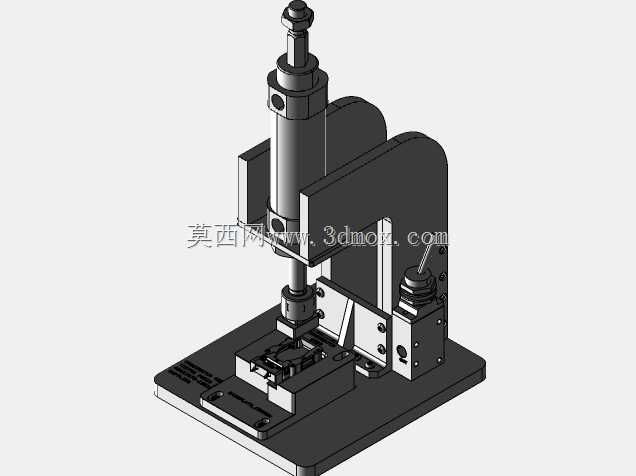

立式小型压力机装配工装夹具结构

这套立式压装夹具主要面向3C电子、小五金零部件的精密压装工序设计，常见于小型零部件的销钉压入、端子铆合、塑胶件与金属嵌件的压合装配场景，适配桌面式生产线的单工位作业需求，可直接集成到流水线旁的独立工站，也可作为 standalone 作业单元供操作人员手动上下料使用。从结构布局来看，整体采用C型开式机身设计，这种布局的优势在于操作面开阔，操作人员从正面上下料时不会被机身结构干涉，同时C型架的刚性经过加强处理，压头行程范围内的机身变形量控制在微米级，避免压装过程中因机身挠度导致压装偏斜、工件压伤的问题。压头驱动部分采用气动增压缸作为动力源，相比纯气缸驱动，增压缸可以在较小的气源压力下输出数倍的压装力，同时相比液压驱动不存在漏油污染工件的风险，适配洁净度要求较高的电子类零部件装配场景。夹具的下模部分采用快换式定位结构，针对不同规格的待压装工件，仅需更换定位块与仿形压头即可快速切换生产型号，换型时间控制在十分钟以内，适配多品种小批量的生产需求。机身侧面设置了手动调压阀与行程调节旋钮，操作人员可以根据不同工件的压装工艺要求，灵活调整压装力大小与压头下行行程，避免压力过大压裂脆性工件，或是行程不足导致压装不到位的问题。底座部分预留了标准的T型槽安装位，既可以直接通过膨胀螺栓固定在车间地面，也可以搭配减震脚垫放置在工作台面上，安装边界的长宽尺寸控制在400mm*300mm范围内，不会占用过多的工位空间，压头的最大下行行程为50mm，闭合高度可在100mm到180mm之间调节，适配高度在150mm以内的各类小型工件压装需求。设计过程中特意在压头周边预留了传感器安装位，可加装压力位移传感器实现压装过程的力位移曲线监控，实时判定压装是否合格，避免不良品流入下一道工序，同时机身的操作侧预留了安全光栅的安装接口，加装后可实现压头下行过程中的安全防护，避免操作人员误伸手进入压装区域造成工伤。整套夹具的所有运动部件都做了防尘处理，导轨与滑动配合面加装了防尘折布，适配车间内多粉尘的作业环境，日常维护仅需定期给导向轴加注润滑脂即可，维护成本极低。
