工业部件冲压加工用复合模结构设计

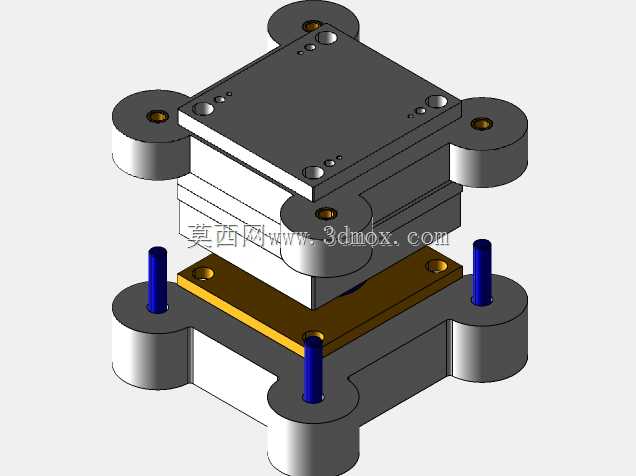

这套复合模主要适配中小吨位开式压力机的安装场景，多用于小尺寸工业五金部件的批量冲压工序，可在单次压力机滑块行程内完成落料、冲孔、压型多道工序的同步加工，相比单工序模能大幅减少工序间的工件转运与定位误差，提升小尺寸冲压件的加工精度一致性。从结构布局来看，该复合模采用四导柱导向结构，导柱沿模座四角对称分布，导柱与导套采用间隙配合，合模过程中可保证上下模的对中精度，避免冲裁过程中出现啃模、毛刺超差的问题，导柱端部做了圆弧过渡处理，合模初始阶段可实现自适应导正，降低上下模对位的操作难度。上模部分集成了凸模固定板、卸料板与冲裁凸模，卸料板采用弹性卸料结构，可在冲裁完成后箍住凸模完成工件退料，避免工件卡滞在凸模上影响连续作业；下模部分设置了凹模镶块与定位销，待加工板料可通过定位销快速定位，保证每一次送料的位置精度，下模座预留的安装孔位可直接适配常规压力机的工作台T型槽尺寸，无需额外加工过渡连接板即可完成装夹。设计阶段优先考虑了模座的受力均匀性，上下模座均采用加厚钢板加工，四角的导柱安装座做了延伸式结构，可分散冲裁过程中的瞬时冲击力，减少模座的长期形变，模架中间的层叠结构分别对应垫板、固定板、卸料板的功能分区，各板件之间采用内六角螺钉与销钉完成定位锁紧，拆装维护时可快速拆分更换磨损的凸凹模镶块，无需整体拆解模架。安装边界方面，模座整体外轮廓为方形带四耳结构，导柱伸出长度适配常规100-160吨开式压力机的闭合行程范围，模架闭合高度可通过调整压力机滑块装模高度适配，上下模座的同轴度公差控制在0.02mm以内，可满足IT8级精度冲压件的加工要求，适配的板料厚度范围在0.5-3mm之间，可覆盖多数常规工业五金冲压件的加工需求。实际生产场景中，这类复合模多用于电子五金配件、小型机械结构件的批量加工，相比级进模结构更简单，制造成本更低，适合中小批量的冲压生产任务，模具的导向结构自带润滑储油槽，长期作业时可减少导柱导套的磨损，延长模架的整体使用寿命。
