点菜式DMX512八通道PWM控制电路板

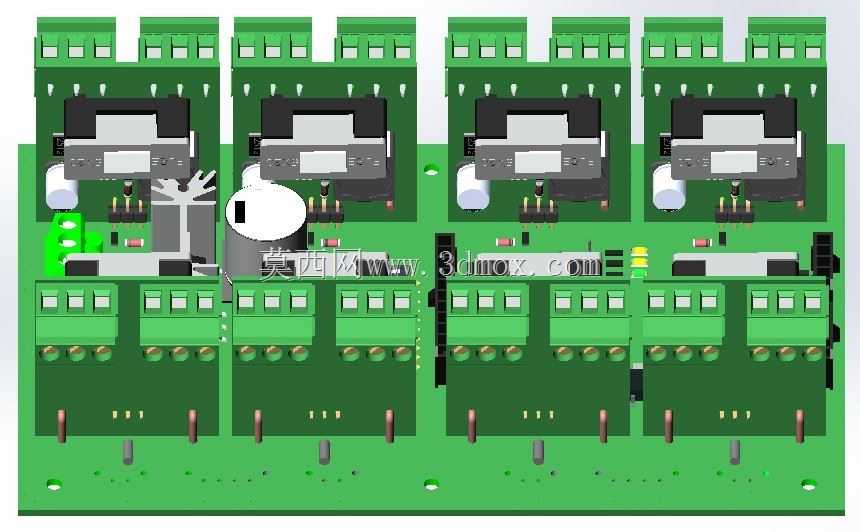

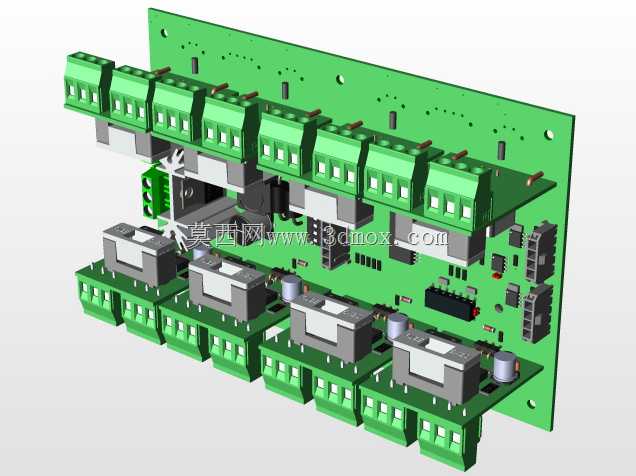

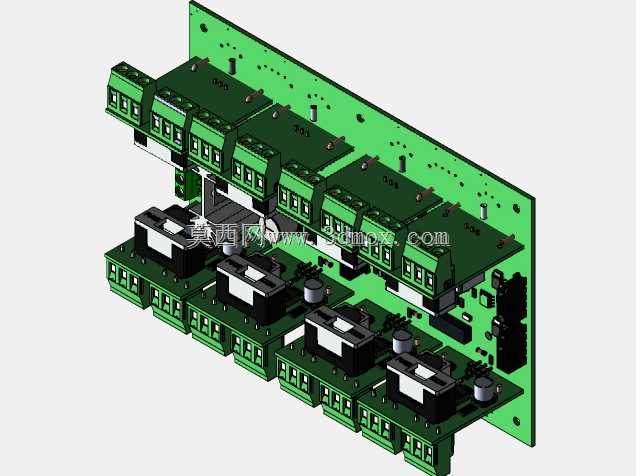

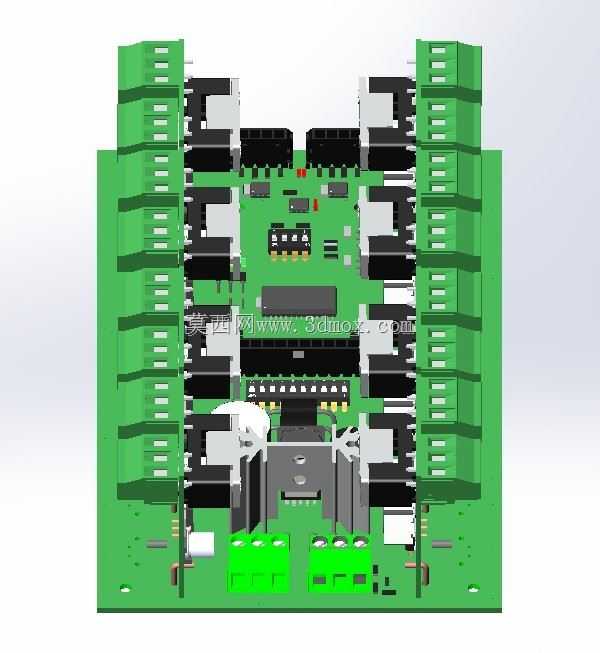

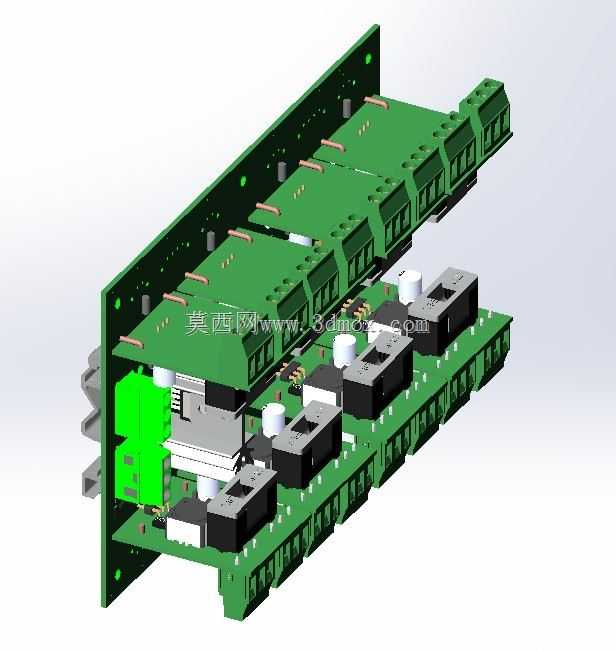

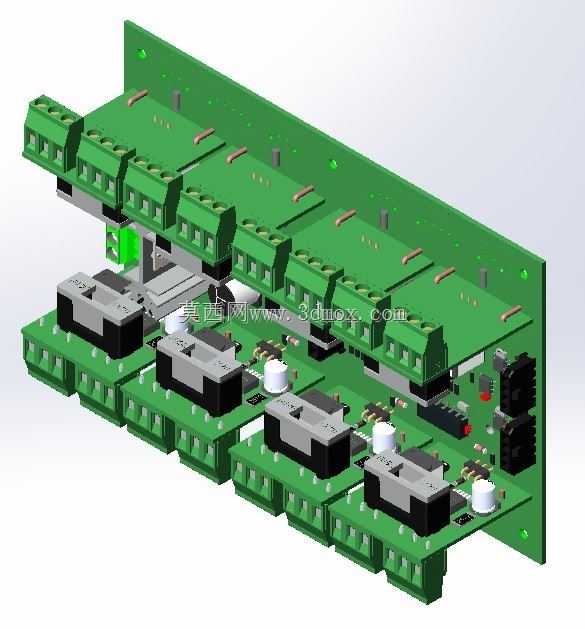

这款控制板主要面向舞台灯光、景观亮化、智能照明调光场景设计，核心承担DMX512协议信号解析与八通道PWM恒功率输出的控制职能，可直接对接双向可控硅驱动回路，实现对多路灯具负载的独立调光、开关控制，解决传统灯光控制中通道数量不足、信号响应延迟、输出稳定性差的实际工程问题。从设计思路上，板卡采用对称式布局，八组输出接线端子沿板体两侧对称排布，每组端子对应独立的信号隔离与驱动回路，避免多通道同时工作时的信号串扰问题；核心主控区域布置在板体中部，周边预留信号输入、地址拨码、电源输入的接口位置，所有接口均采用插拔式接线端子，减少现场接线的焊接工作量，适配工程现场快速安装的需求。板体外形采用矩形PCB结构，安装孔位沿板体四周边缘均匀布置，安装孔间距符合常规工控板卡的安装尺寸规范，可直接固定在标准电气安装导轨配套的安装板上，也可通过铜柱固定在设备机箱内部，安装边界预留足够的接线操作空间，两侧端子接线后不会超出板体安装轮廓，不会与机箱内其他元器件产生干涉。功能层面，板卡支持标准DMX512信号协议输入，可自动识别信号地址，八通道独立输出恒定PWM信号，输出信号线性度优异，调光过程无频闪、无跳变，适配白炽灯、LED可调光驱动、阻性调光负载等多种负载类型；板上集成电源防反接、信号过压保护、输出过流保护回路，在现场接线错误、负载短路的工况下可自动切断输出回路，避免核心主控芯片损坏，降低现场运维的故障排查难度。实际应用中，该控制板可嵌入舞台灯光控台、景观亮化配电箱、智能照明控制箱内部，作为核心调光控制单元使用，也可单独作为分布式控制节点布置在灯光负载附近，减少强电控制线的布线长度，降低线路压降对输出效果的影响；板上所有元器件均采用工业级选型，可适应-10℃到60℃的工作环境温度，适配户外亮化、室内演出等多种不同工况的使用需求，PCB走线采用大电流回路加宽设计，输出回路载流能力满足单通道最大负载的通流要求，长时间满负载工作时板体温升控制在合理范围内，不会出现元器件过热失效的问题。
