L型带孔安装支座机械构件

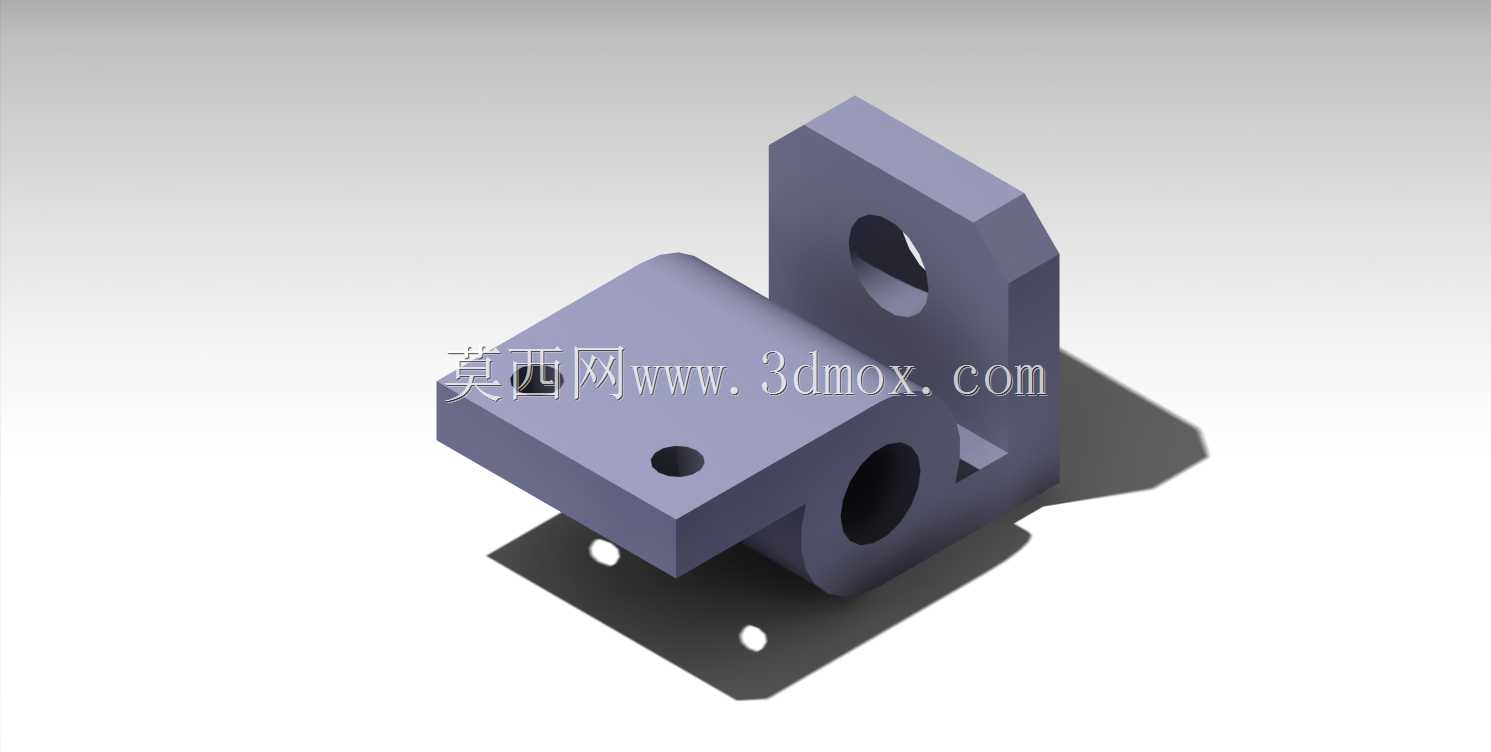

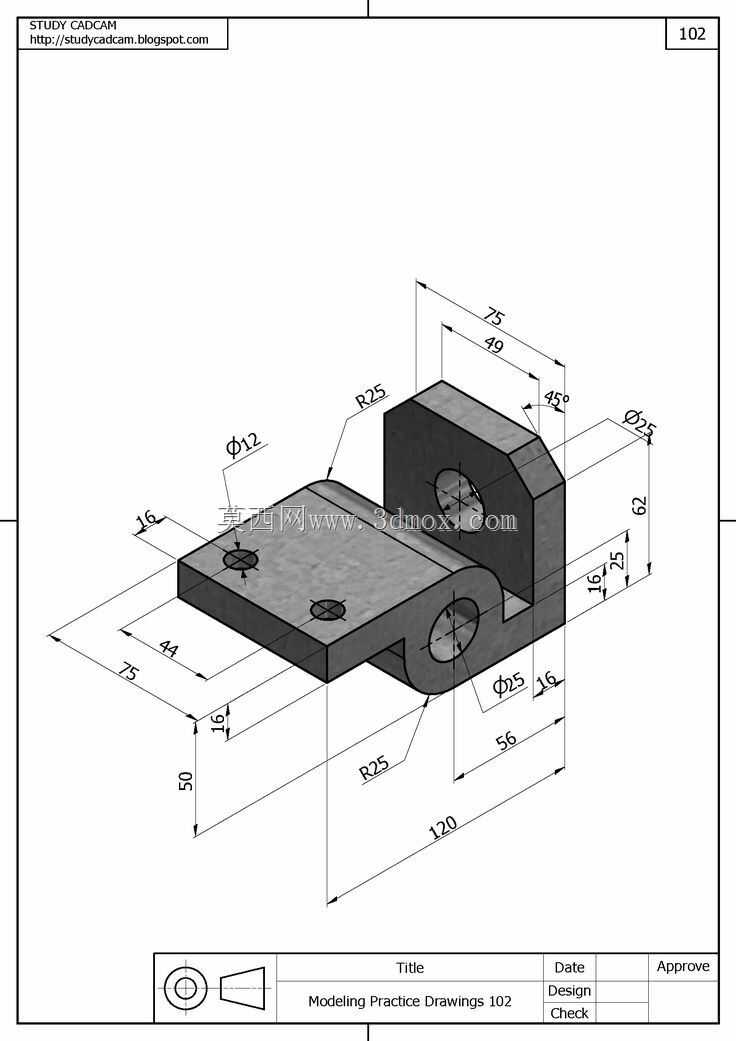

该构件属于设备连接支撑类的典型机械零件，在各类轻工输送设备、小型工装夹具、非标自动化线体的工位调整模块中应用广泛，主要承担相邻功能部件的铰接定位、载荷传递以及安装基准的作用。从结构设计来看，整体采用L型空间布局，底部为带两个安装通孔的平板基座，安装孔采用通孔设计，可适配M6-M8规格的内六角圆柱头螺钉完成与设备安装面的锁紧固定，基座底面做了平面度公差要求，安装时可保证与贴合面的接触面积不低于85%，避免长期受载后出现应力集中导致的基座变形。垂直向上的立板与水平伸出的凸台结构为一体化成型设计，两个带孔的铰接耳分别布置在立板上部与水平凸台端部，铰接孔的内孔表面预留了精加工余量，实际加工时可通过铰孔工艺达到H7级公差要求，能够与配套的销轴、铰接轴形成间隙配合，满足部件之间小角度摆动的转动需求。水平凸台表面额外设置的小型螺纹孔，可用于安装限位挡片、位置检测传感器的安装支架，拓展构件的附加功能。设计过程中充分考虑了受力分布特性，立板与基座的衔接位置做了R3的圆角过渡，避免直角连接处的应力集中问题，经受力校核，在承受1200N的径向铰接载荷时，最大应力出现在圆角过渡区域，数值远低于常用45号钢调质处理后的许用应力值，可满足常规工况下的长期使用需求。构件的整体安装边界紧凑，水平方向最大轮廓尺寸不超过80mm，垂直方向高度不超过100mm，不会占用过多的设备安装空间，适合在空间局促的工位布局中使用。铰接孔的轴线与基座安装面的平行度公差控制在0.02mm以内，可保证铰接部件转动时无卡滞、偏磨问题，水平凸台的上表面与基座底面的平行度同样做了严格公差约束，确保附加安装的功能部件位置精度符合设计要求。这类构件在实际应用中，常作为气动摆杆、小型连杆机构的固定支撑端使用，也可在检测工装中作为工件定位的基准支座，通过更换不同厚度的调整垫片，还可微调铰接部件的中心高度，适配不同规格的配套零件安装需求。
