USB接口DMX灯光控制套件外观结构

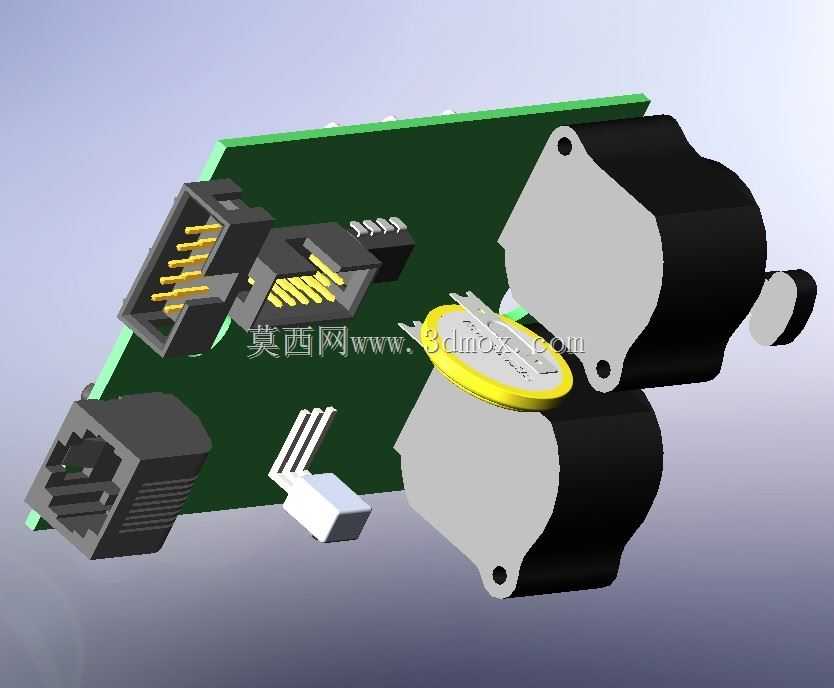

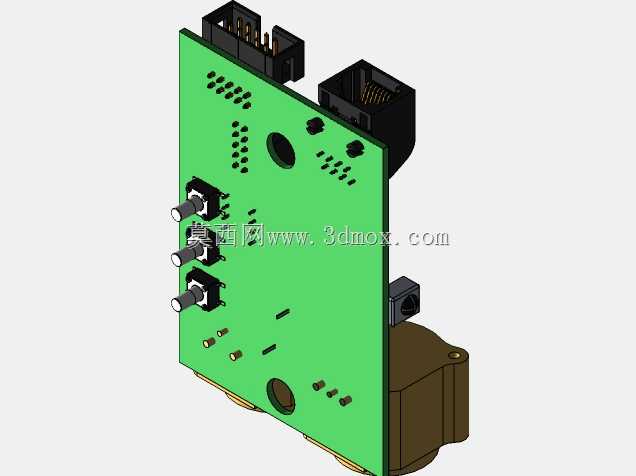

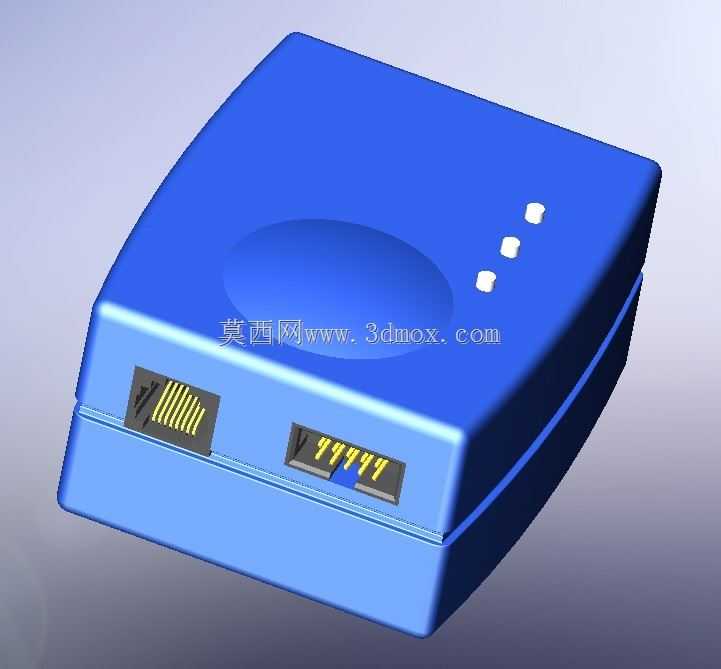

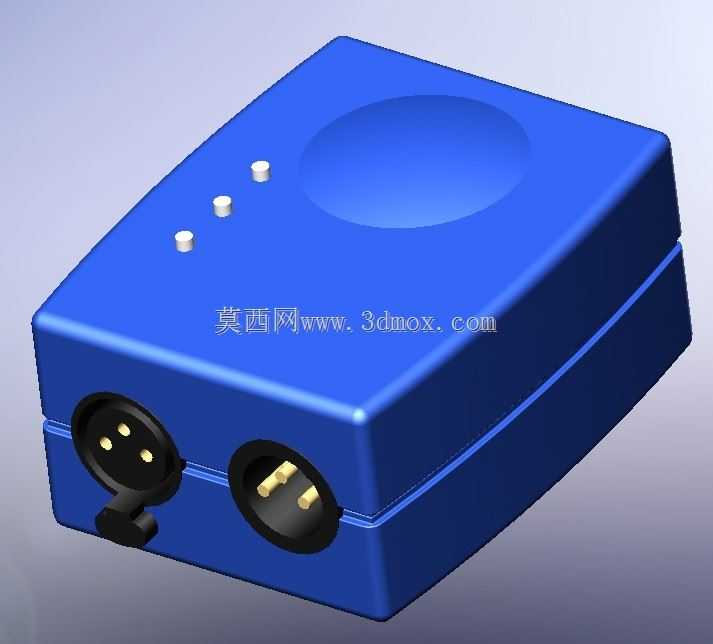

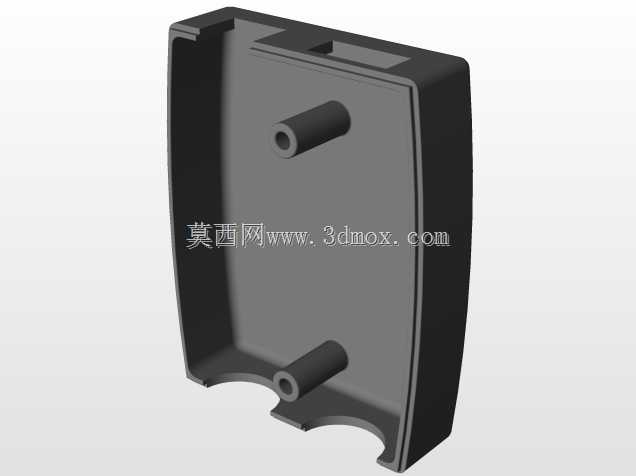

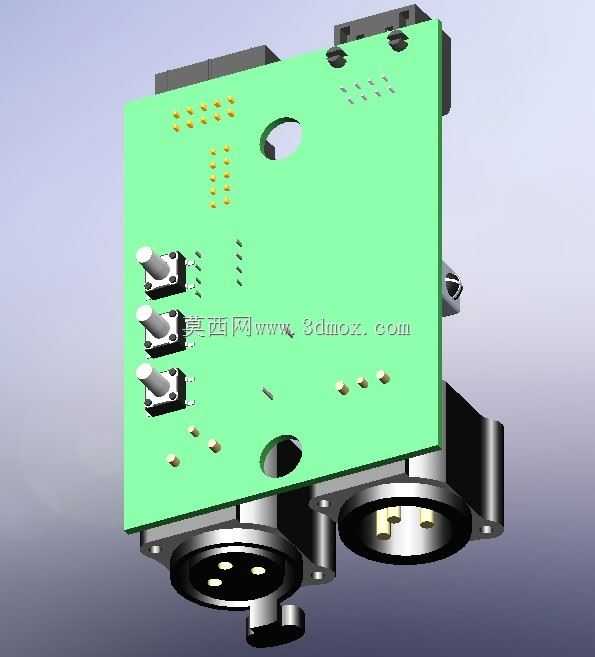

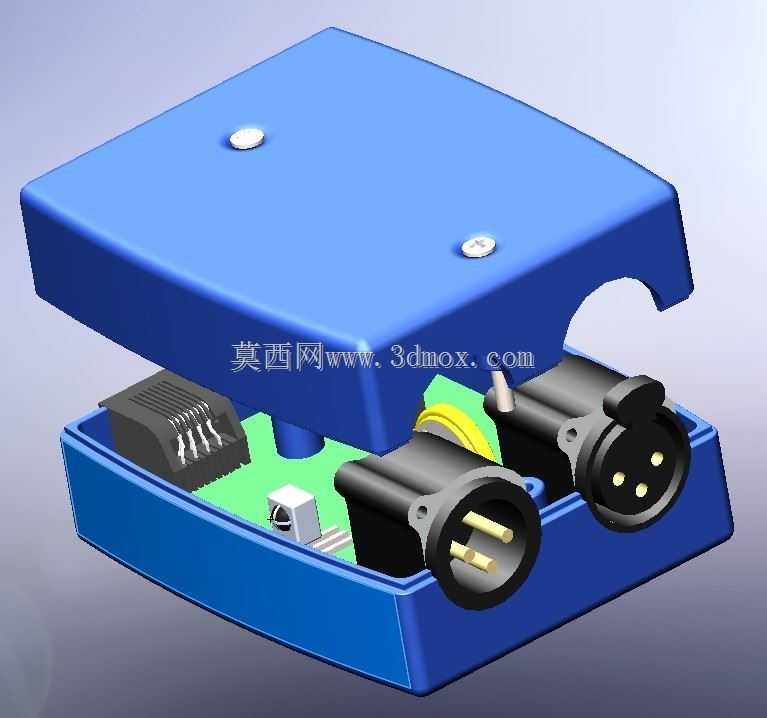

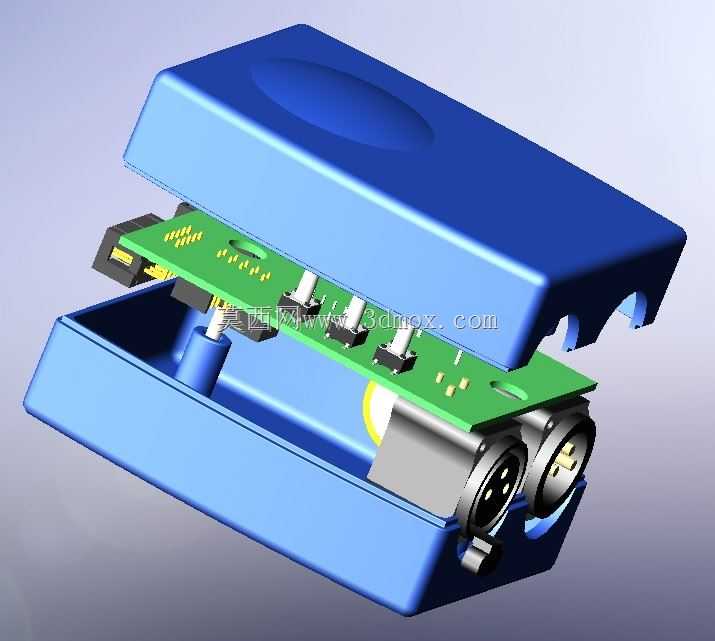

这款灯光控制设备的结构设计，首先围绕舞台灯光系统的现场部署需求展开，日常应用中多搭配演出场馆、酒吧、展会活动的灯光矩阵使用，作为上位机软件与DMX信号灯具之间的硬件转换载体，承担USB协议到DMX512灯光控制信号的转换输出功能。从结构布局来看，外壳采用上下扣合的分体式设计，上盖做了内凹的弧形握持区域，方便现场调试人员临时拿取移动，不会因为壳体表面过于光滑出现滑脱问题。正面排布的三个状态指示灯，分别对应电源连通、信号收发、数据传输三种工作状态，开孔位置做了内沉设计，既可以避免指示灯被外力磕碰损坏，也能让光线朝向操作人员的常规视角方向，无需俯身就能快速识别设备运行状态。接口端设置在壳体的侧立面，两个DMX输出接口采用平行排布，预留了足够的插头插拔空间，不会出现相邻插头干涉的问题，USB接口的位置做了限位凸台，能够避免插头插入后出现晃动松脱的情况，保障长时间演出过程中的信号连接稳定性。设计过程中充分考虑了现场安装的边界条件，壳体整体采用方正的造型，既可以直接平放在控制台台面使用，也能通过底部的固定孔位挂载到标准机柜的托板上，外形尺寸控制在常规手持设备的范围内，不会占用过多的控制台操作空间。壳体的合模线设置在侧立面的中部分段位置，上下盖配合处做了错位止口结构，既能够提升装配后的整体密封性，减少现场使用时灰尘、泼溅液体进入壳体内部的概率，也能让外壳拼接处的缝隙更加均匀，提升外观的规整度。内部的PCB安装柱采用与下壳一体成型的结构，省去了额外的金属固定柱配件，装配时直接将电路板对准柱位锁入螺丝即可完成固定，能够有效提升生产装配的效率。接口位置的壳体壁厚做了局部加厚处理，因为现场使用时频繁插拔连接线会对接口位置产生持续的外力作用，加厚的壁厚可以提升接口区域的结构强度，避免长期使用后出现壳体开裂、接口松动移位的问题。上盖的表面做了细微的磨砂纹理处理，既可以减少日常使用中指纹、划痕的残留，也能让壳体的视觉质感更加沉稳，适配专业演出设备的整体风格。
