双轴支撑轴承座装配结构设计

在常规传动设备的轴系布局中，双轴并行支撑的需求十分常见，这类结构往往需要同时保证两根轴的同轴度、支撑刚性以及装配维护的便捷性，本次的双轴承组件正是针对这类场景设计的支撑结构。从实际应用来看，这类组件常出现在小型传动箱、并行输出动力单元、轻工设备的进给机构中，承担两根平行轴的径向与轴向载荷承载作用，避免轴系运转过程中出现挠曲变形，保证齿轮、带轮等传动件的啮合精度。

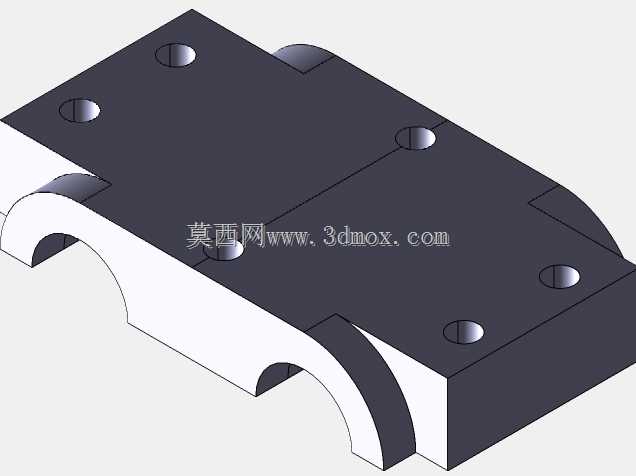

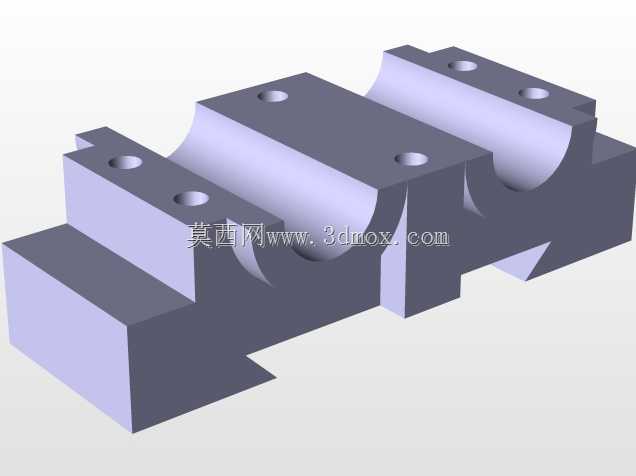

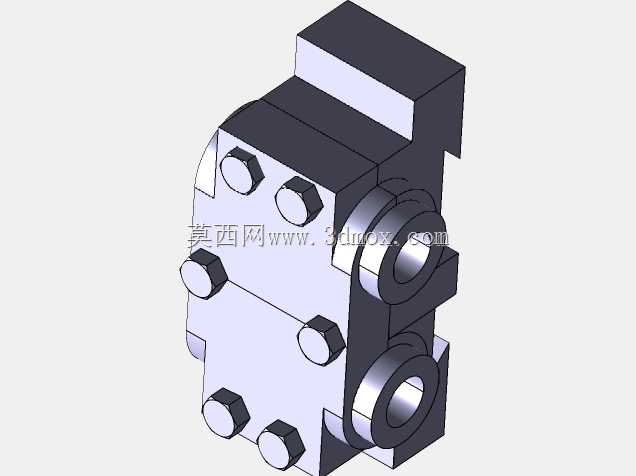

整个组件由盖体、底座、连接螺栓、轴衬套四个部分构成，设计上采用了剖分式的装配逻辑，底座作为承载主体，预留了与设备机架连接的安装凸台，凸台上的安装孔位做了沉头处理，可避免连接螺栓突出安装面干涉其他部件；盖体与底座通过沿结合面均匀分布的内六角螺栓锁紧，螺栓排布避开了轴孔的受力集中区域，保证锁紧力均匀分布在结合面上，不会因为锁紧应力导致轴孔出现圆度变形。

轴孔部分采用了衬套镶嵌的设计思路，衬套可根据实际轴径、载荷工况选择铜合金、含油粉末冶金或者工程塑料材质，磨损后可单独更换衬套，无需更换整个基座，大幅降低后期维护成本。两个轴孔的中心距在设计时严格控制公差，适配常见的平行轴传动中心距规格，轴孔端部做了倒角处理，方便轴件装配时的导入，也可适配密封圈的安装，满足有防尘、防漏油需求的使用场景。

从安装边界来看，组件整体为方块式布局，侧面与端面均为平整加工面，可直接贴靠设备的安装基准面定位，不需要额外设计复杂的定位结构；整体外轮廓没有突出的尖锐结构，在紧凑的设备腔体内也能顺利布置，不会和周边的管线、其他传动部件产生干涉。设计过程中特意将螺栓的操作空间预留充足，使用常规内六角扳手即可完成所有装拆操作，不需要特殊工装，现场维护时即便在狭小空间内也能顺利完成衬套更换、螺栓紧固的操作。

在受力层面，底座的轴孔下方做了加厚处理，对应轴系载荷的主要承载方向，盖体部分则在保证刚性的前提下做了适当的壁厚优化，既不会因为壁厚过薄导致锁紧变形，也不会因为冗余结构增加整体重量。结合面处做了精密铣削加工，保证盖体与底座装配后轴孔的圆度符合支撑要求，不需要装配后再进行二次镗孔加工，降低了装配环节的加工成本。
