弹簧加载式精密测试探针结构设计

在PCB板在线测试、半导体封装检测、消费电子主板功能验证场景中，这类弹簧加载测试探针是治具载板上的核心接触部件，承担着测试信号与供电回路的导通作用，其接触稳定性直接决定整板测试的良率判定准确性。不同于刚性测试针，弹簧加载结构的探针可以适配不同高度的测试点位，在压合测试过程中提供稳定的接触压力，避免硬接触刮伤焊盘或器件引脚，同时补偿治具加工的平面度误差，保证同一测试面上所有点位都能可靠接触。

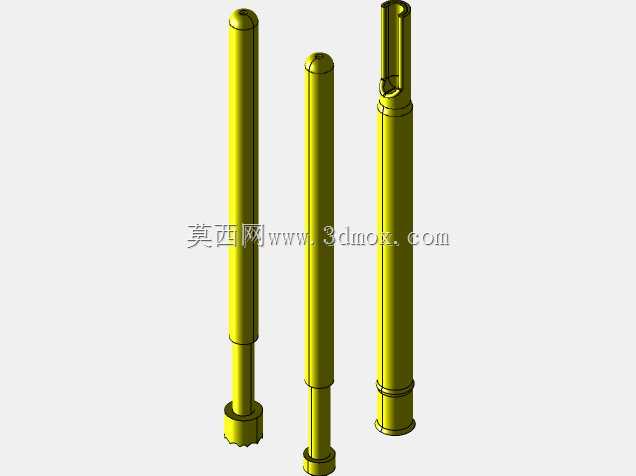

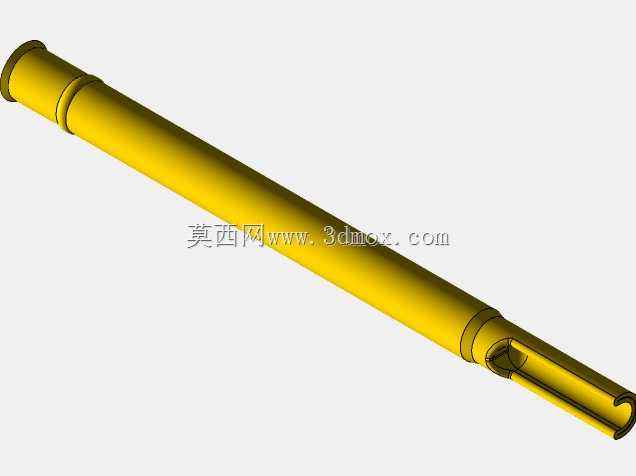

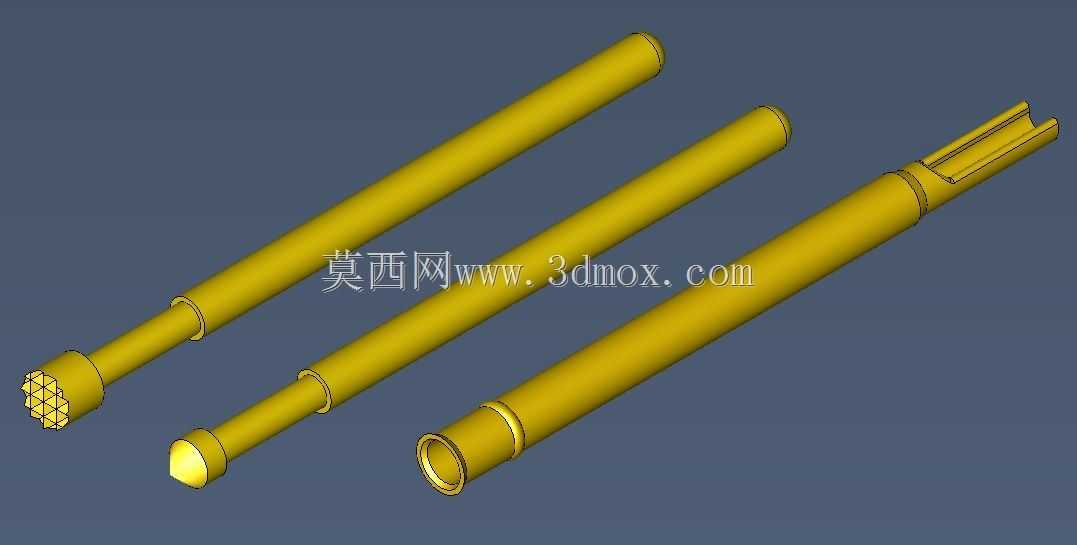

从结构设计逻辑来看，整套探针分为三个核心组成部分：外针套、内置弹簧、接触针头，三者采用间隙配合装配，针头可在针套内部沿轴向做伸缩滑动，尾部的针套结构适配1.65mm直径的安装孔，可直接压入测试治具的对应孔位中，不需要额外粘接或紧固件固定，装配效率适配批量治具的加工需求。接触端根据测试场景做了差异化设计：一种是多齿梅花头结构，适合接触平面焊盘，多齿结构可以刺破焊盘表面的氧化层，降低接触电阻，避免虚接导致的测试误判；另一种是圆头尖顶结构，适合接触凹陷的测试点或者小型引脚，接触定位更精准，不会出现侧滑偏移的问题。

设计过程中需要严格控制几个核心尺寸边界：针套外径与安装孔的配合公差控制在0.01-0.02mm的过盈区间，压入后不会出现松脱移位；针头的伸缩行程预留足够的压缩量，常规测试压合行程控制在1-2mm区间，既保证足够的接触压力，又不会因为压缩量过大导致弹簧过载疲劳；针头与针套的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又不会出现径向晃动导致的接触偏移。在实际选型应用中，这类探针需要匹配测试电流大小选择对应弹簧刚度，大电流测试场景需要更大的弹簧压力保证低阻接触，弱信号测试场景则需要适当降低压力避免损伤精密器件引脚。针体表面做镀金处理，提升导电性能与防氧化能力，延长探针的使用寿命，减少治具的维护更换频率。
