带斜向接口法兰座式壳体零件结构设计

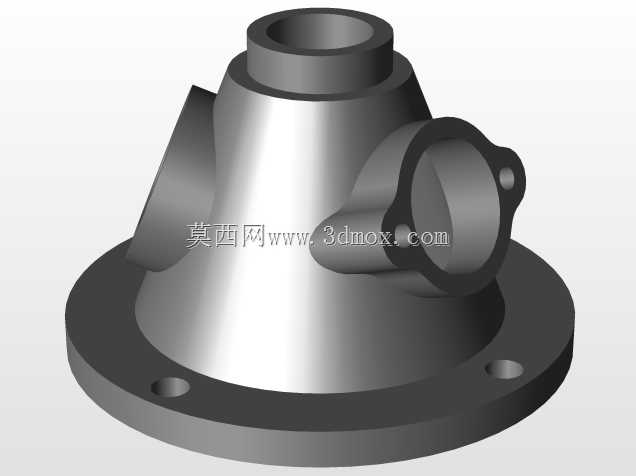

这类带斜向接口的法兰座式壳体，多应用在流体管路换向、小型泵阀类设备的主体结构上，承担介质导流、部件承载与安装定位的多重作用，在小型液压系统、气动控制单元、低压流体输送设备中十分常见。从结构设计逻辑来看，底部的圆形法兰盘是核心安装基准，盘面上均布的4组安装孔采用BCD分度排布，孔位公差需要匹配安装面的平面度要求，保证装配后壳体与对接基面完全贴合，避免出现密封失效、安装应力集中的问题。法兰盘上方的主体腔体采用变径结构，顶部的同轴接口用于对接同轴线的管路或功能部件，腔体侧壁伸出的斜向接口是整个零件的设计难点，斜向角度经过21.3度的精准设定，既满足管路换向的空间走向要求，也避开周边部件的安装干涉，斜接口与主腔体的衔接处采用R4、R3.25的圆角过渡，减少流体在腔体内的流动阻力，同时避免应力集中导致的结构开裂。

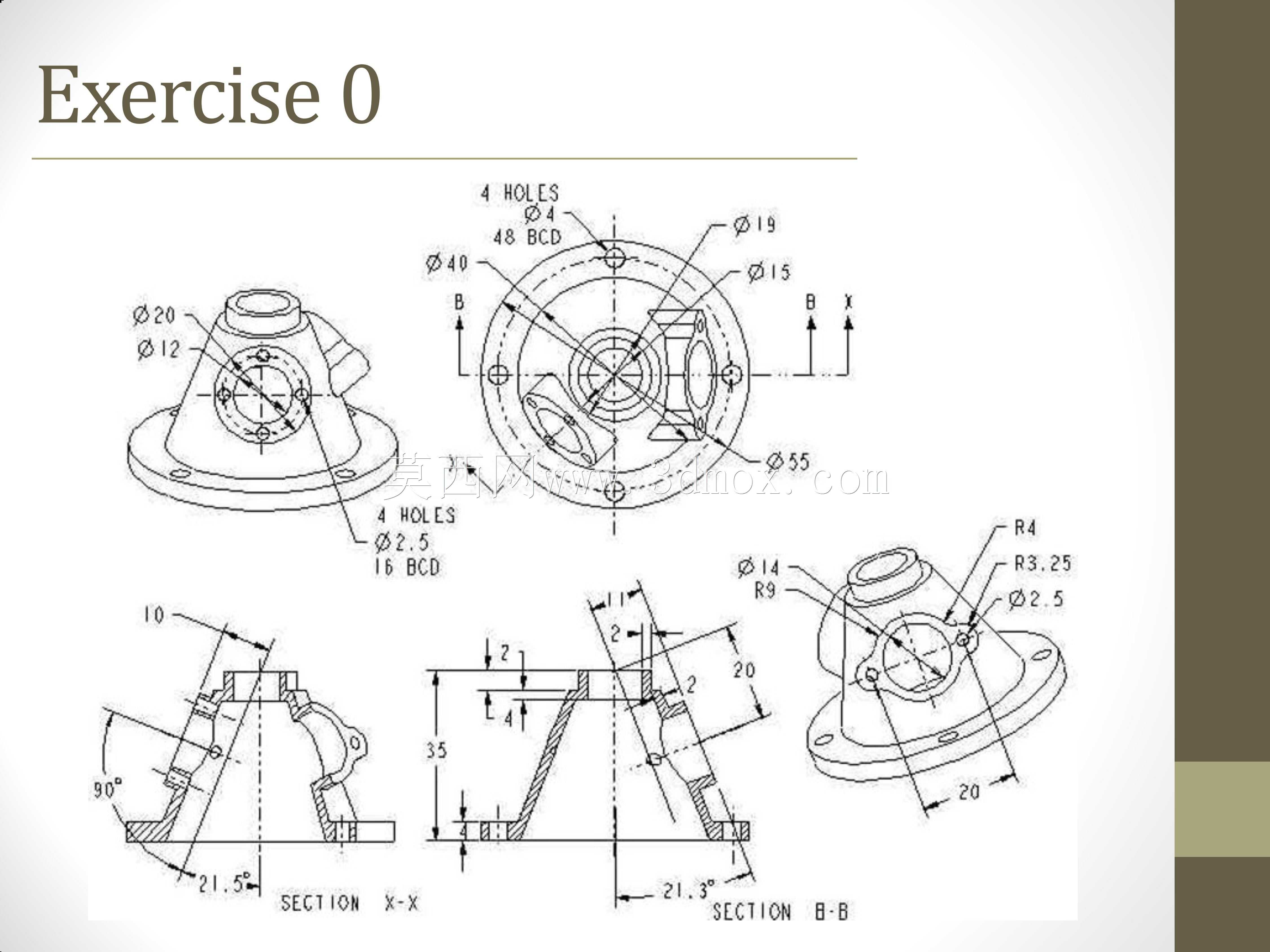

从尺寸边界来看，法兰盘最大外径为55mm，主体腔体最大外径40mm，顶部接口外径19mm、内孔15mm，斜向接口外径14mm、内孔9mm，整体安装高度控制在35mm以内，安装时需要预留斜接口向外延伸20mm的操作空间，方便对接管路的装拆作业。主腔体与斜接口的壁厚设计为2mm，在满足低压工况下结构强度要求的同时，尽可能降低零件整体重量，适合采用压铸或注塑工艺批量生产，也可通过棒料机加工完成小批量试制。

设计过程中需要重点关注几个细节：一是斜接口与主腔体的相贯线处理，必须保证内壁过渡平滑，不能出现台阶或毛刺，否则会在流体通过时产生紊流，增加管路压力损失；二是法兰盘上的安装孔需要做沉孔处理，保证紧固螺栓安装后头部不高出法兰盘面，不影响安装贴合度；三是顶部接口与斜接口的端面都需要预留密封槽或密封面加工余量，满足装配后的密封要求。整个零件的结构没有复杂的曲面特征，建模时可以先通过旋转特征生成主体腔体与底部法兰的基础结构，再通过拉伸切除生成斜向接口的流道，最后完成安装孔、圆角等细节特征的制作，建模过程中需要重点校验斜接口的角度公差、各孔位的分度精度，以及各配合面的尺寸公差，确保加工后的零件能够直接用于装配测试。
