多辊组气动卷纸器下半段结构设计

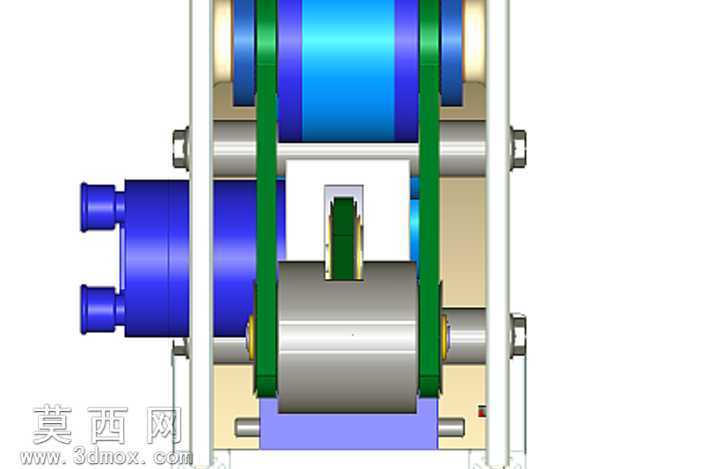

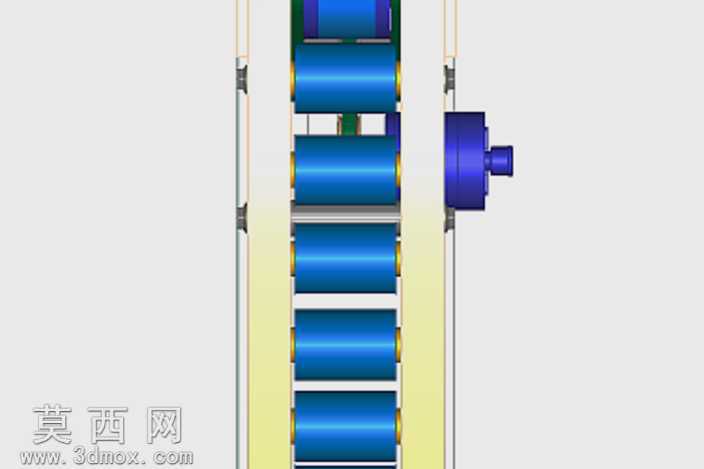

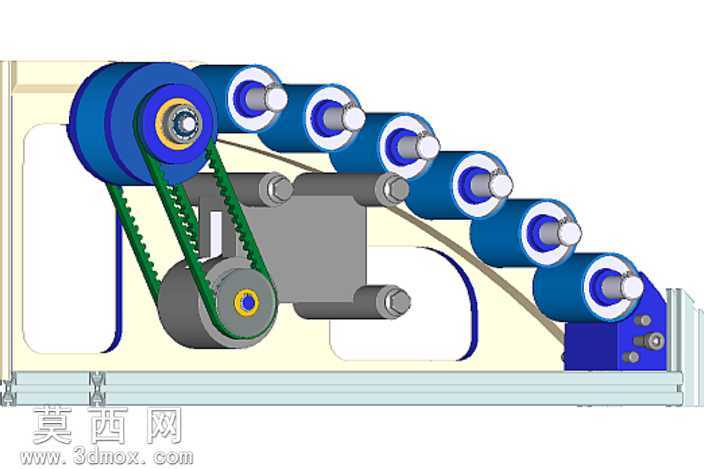

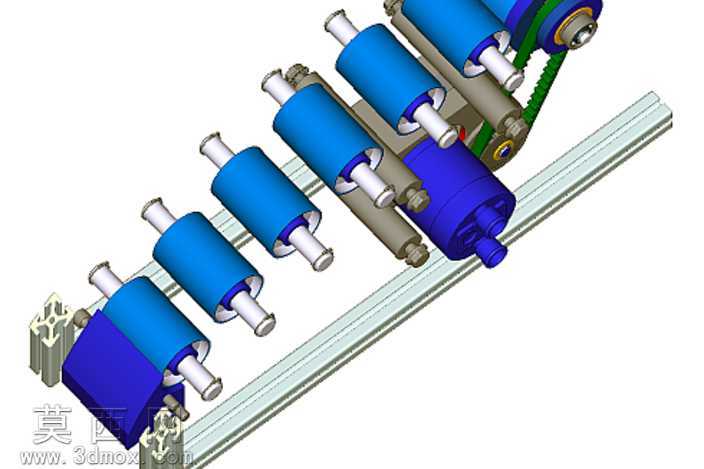

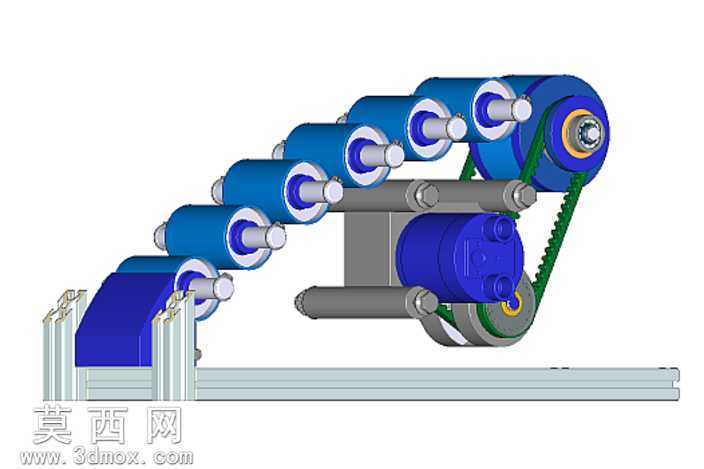

本作品为气动卷纸器下半部分的三维结构设计，建模过程中严格遵循机械传动设计规范，对各组成部件进行1:1等比例参数化建模，完整还原机构的装配逻辑与运动关系。模型主体采用线性导轨作为承载基座，导轨型材选用标准工业铝型材截面参数，建模时精准还原导轨的安装槽位、定位基准面特征，确保与其余部件的装配公差符合机械设计要求。沿导轨长度方向依次排布七组平行辊轴组件，每组辊轴包含蓝色辊筒主体、两端支撑轴颈、端部连接接头，辊筒表面做光滑圆柱面建模处理，模拟实际生产中用于承托、输送纸品的光滑接触面，支撑轴颈与辊筒采用同轴度约束装配，保证辊组转动时的径向跳动公差控制在合理范围。辊组侧方设置气动驱动组件，包含蓝色气动马达主体、传动连接轴、同步带传动结构，建模时还原同步带的齿形特征、带轮的安装定位结构，清晰展示气动动力传递至各辊轴的传动路径，同时对气动马达的进出气接口、安装固定法兰做细节刻画，还原真实气动元件的外形特征与安装逻辑。各辊组之间设置灰色支撑座结构，支撑座上加工有轴孔、安装沉孔、定位凸台特征，用于固定辊轴位置同时实现与导轨的锁紧连接，建模时对支撑座的倒角、安装孔位做精细化处理，保证装配时无干涉问题。渲染阶段对不同部件赋予差异化材质：辊筒、气动马达外壳采用哑光蓝色工程塑料材质，模拟工业设备常用的硬质塑料外壳质感；导轨、支撑座、轴颈采用金属材质，其中导轨做阳极氧化银灰色金属质感，支撑座做铸铁哑光灰质感，轴颈做抛光不锈钢亮面质感；同步带采用黑色橡胶材质，还原带体的哑光弹性质感。整体装配采用自底向上的建模思路，先完成单个辊轴组件、气动驱动组件、导轨基座的独立建模，再按照实际装配顺序添加配合约束，保证各运动部件可实现预期的相对转动与滑动，清晰展示气动卷纸器下半段的动力输入、辊组排布、承载导向的完整结构逻辑，可用于纸品输送设备的结构参考、教学演示或二次开发设计。
