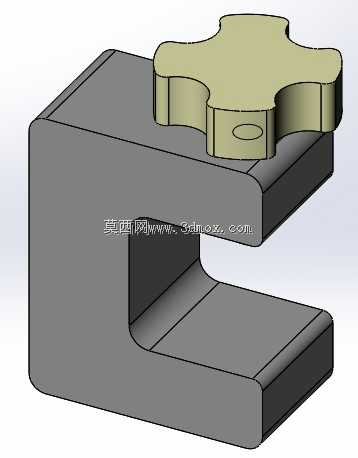

星形旋钮手动压紧式C型夹钳结构

这类C型手动压紧夹钳多应用在小型工件装夹、工装临时固定、轻型加工工位辅助定位场景，比如线路板焊接工位的工件固定、小型塑料件修边作业的压紧、实验室试样装夹定位，也可作为非标自动化设备上的手动快压锁紧部件，适配不需要大夹紧力、需要频繁手动开合的作业场景。夹钳主体采用C型开口结构，开口区域预留足够的工件容纳空间，上下两个平行的夹持面做了平面度处理，保证夹持时受力均匀，不会出现工件偏斜翘起的问题，主体侧边做了圆角过渡，避免操作过程中锐边划伤操作人员。顶部的星形旋钮采用多瓣式外缘设计，不需要额外辅助工具，徒手即可施加足够的旋转力矩，旋钮下方连接的压紧螺杆端部做了平端处理，接触工件时不会压伤工件表面，螺杆与上夹臂的螺纹配合做了间隙优化，旋转过程顺滑无卡滞，同时保证足够的锁紧力不会自行松脱。设计过程中优先考虑操作便利性，星形旋钮的瓣数和外缘弧度经过反复调整，保证不同手型的操作人员都能舒适施力，旋钮表面做了防滑纹理处理，手上沾有少量切削液或油污时也不会打滑。C型主体的壁厚经过受力校核，在额定夹紧力下不会出现开口变形，保证长期使用的夹持精度，夹臂的长度和开口高度匹配常规小型工件的尺寸范围，安装时可通过下夹臂的预留孔位固定在工作台面，也可直接手持使用，不需要复杂的安装调试。夹持面的尺寸设计兼顾了小零件的夹持稳定性和较大零件的适配性，平端压头可以根据使用需求更换为橡胶头、尖头或者V型头，适配不同材质、不同外形的工件装夹需求，整体结构没有易损的复杂零部件，日常维护只需要定期在螺纹部位涂抹润滑脂即可，使用寿命长，适合车间多工位周转使用。
