机加工用低边定位夹持夹具结构

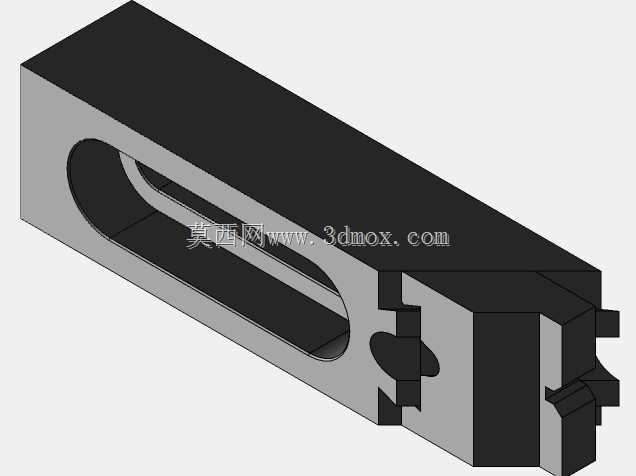

这款低边夹持结构主要面向机加工工序中的工件侧边定位装夹场景，在小型零件铣削、磨削、线切割加工的工装排布中，这类低边夹能够在不遮挡工件上表面加工区域的前提下，完成对工件侧边的牢靠压紧，避免传统平口钳夹持高度过高导致的刀具干涉问题，尤其适合薄板类、窄边类零件的侧边固定作业。从结构设计来看，整体采用长条形块式基体，主体开设长圆形通槽，既能够实现夹持位置的前后滑移调节，适配不同装夹间距的工作台T型槽安装需求，也能有效降低夹具体自身重量，减少工装堆叠的整体负载。夹头端采用阶梯式咬合齿结构，接触边缘做了小角度倒角处理，既能够保证夹持时的咬合力，避免工件受切削力作用出现滑移，也不会因为锐边接触在工件表面留下过深的压痕，减少后续去毛刺、表面修复的工序工作量。安装边界方面，夹具体的底面做了平面度精磨处理，与工装工作台面的贴合间隙控制在0.02mm以内，保证装夹后的定位精度，长槽的宽度适配常规M8、M10规格的压紧螺栓，不需要额外定制特殊紧固件就能完成安装固定。在实际产线应用中，这类低边夹常成组配套使用，沿工件待加工区域的外侧边缘排布，每一组夹具的压紧点距离工件边缘的距离控制在5-8mm区间，既保证足够的压紧力覆盖范围，也不会因为夹持位置过靠内导致加工行程受限。夹具体的非接触区域做了发黑防锈处理，接触工作面做了淬火加硬处理，硬度达到HRC45-50，能够承受反复装夹的磨损以及切削过程中的振动冲击，长期使用也不会出现接触面塌陷、夹持力衰减的问题。设计过程中特意规避了突出的压紧手柄结构，整体结构紧凑，在多工件密集排布的工装板上使用时，相邻夹具之间不会出现干涉，能够最大化利用工作台的有效装夹面积，提升单次工序的工件装夹数量，间接提升加工效率。不同于侧边顶紧的夹具结构，这款低边夹采用向下压紧的施力方向，装夹时不会对工件产生侧向的推力，避免薄板类零件受侧向力出现弯曲变形，尤其适合厚度2-10mm的薄板零件加工装夹，能够有效控制装夹带来的形位公差偏差。
