试验台用多通路旋转排气歧管结构

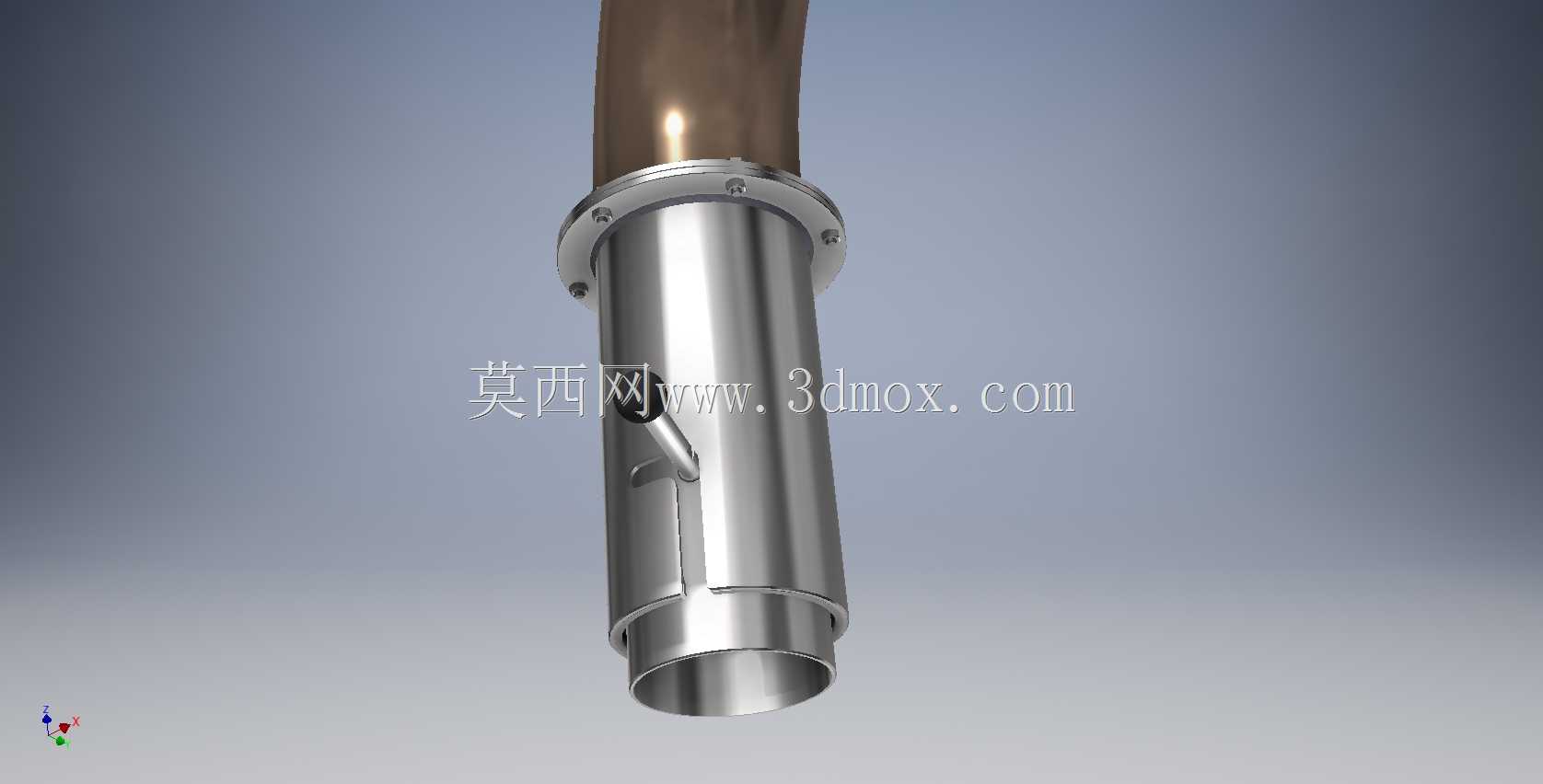

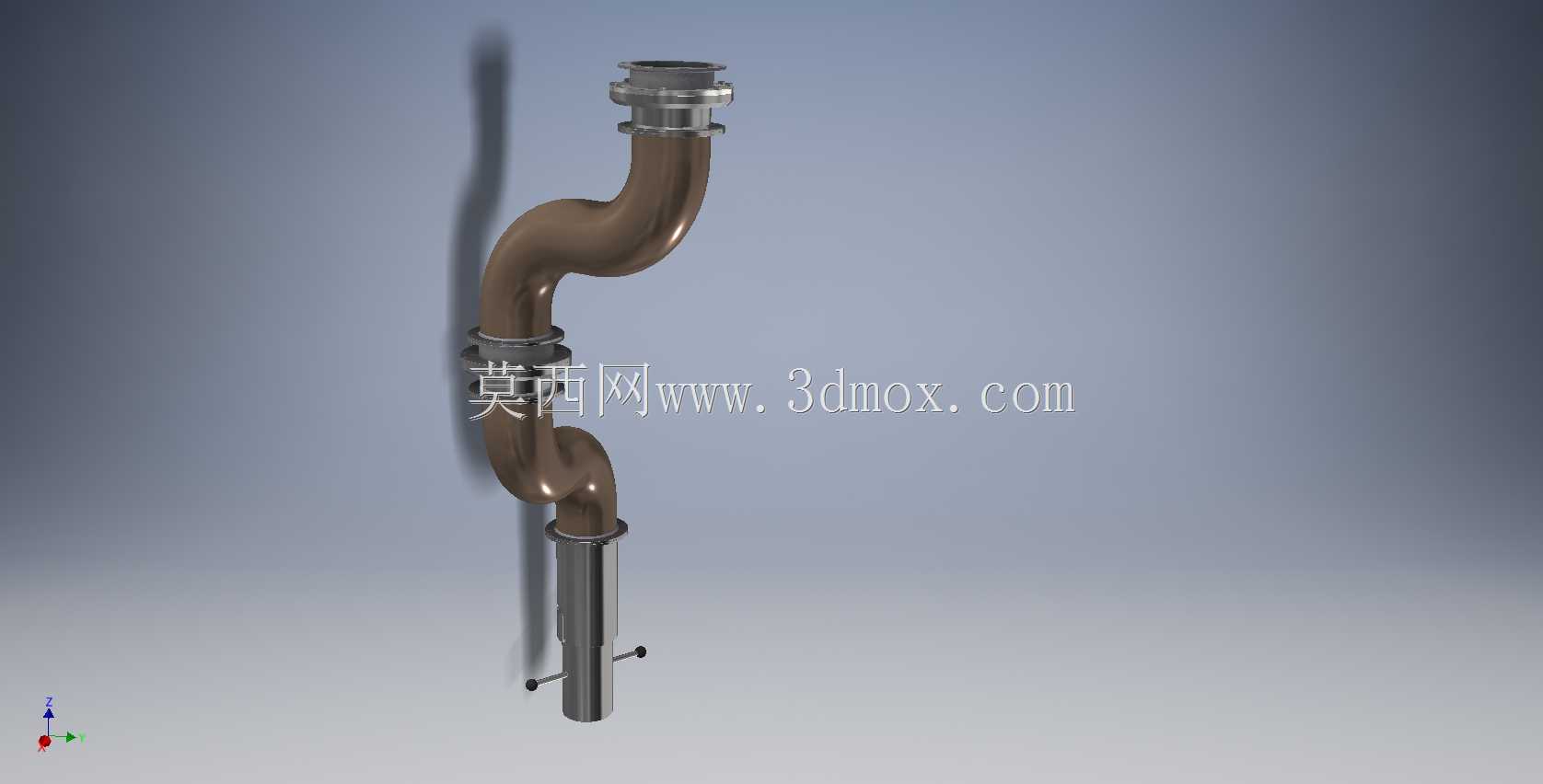

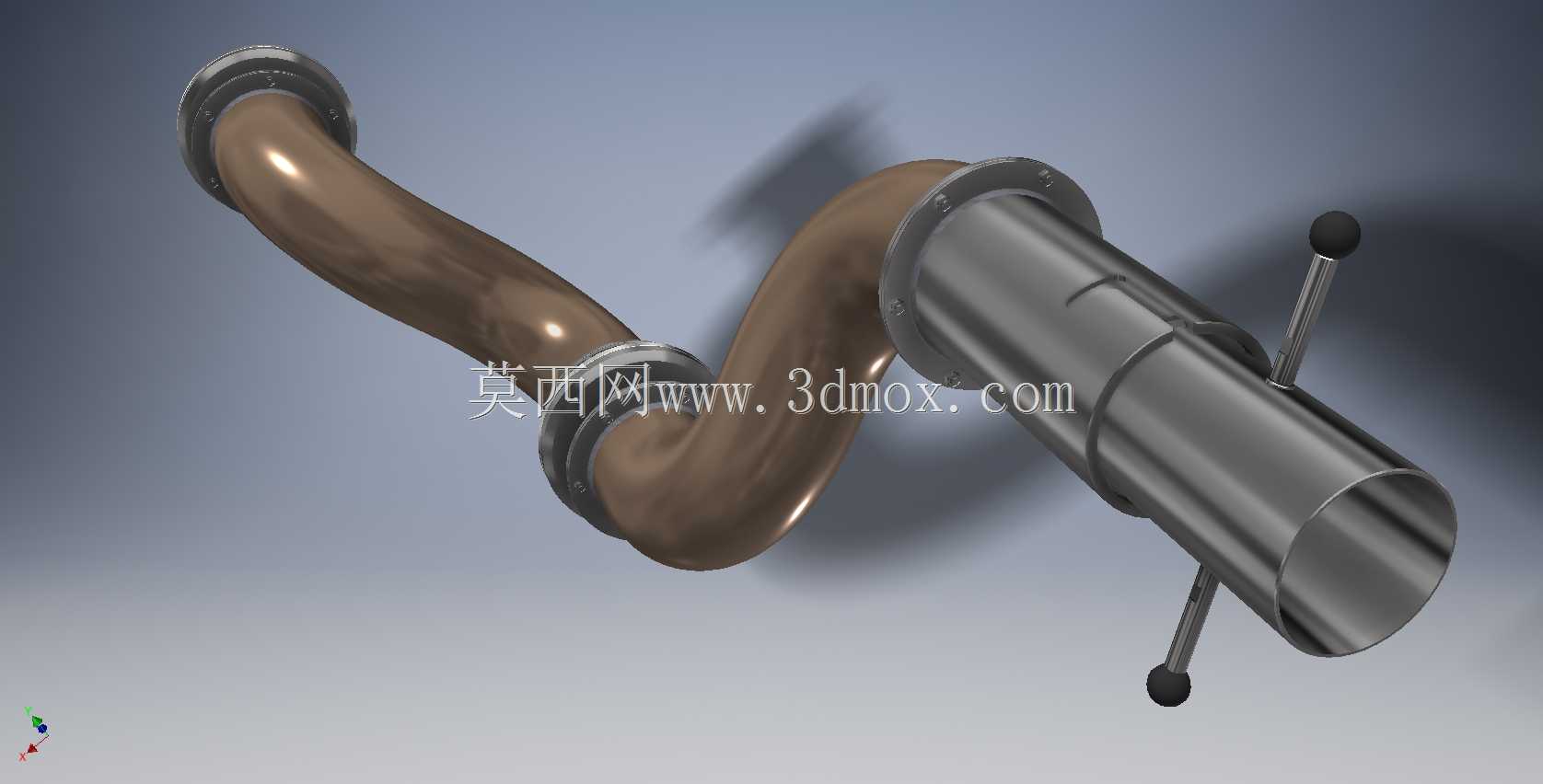

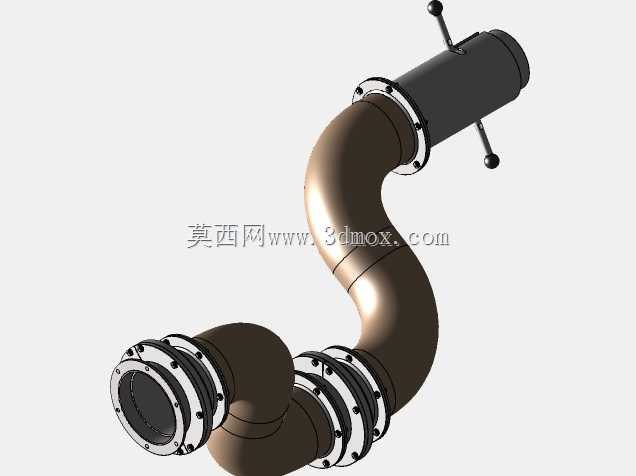

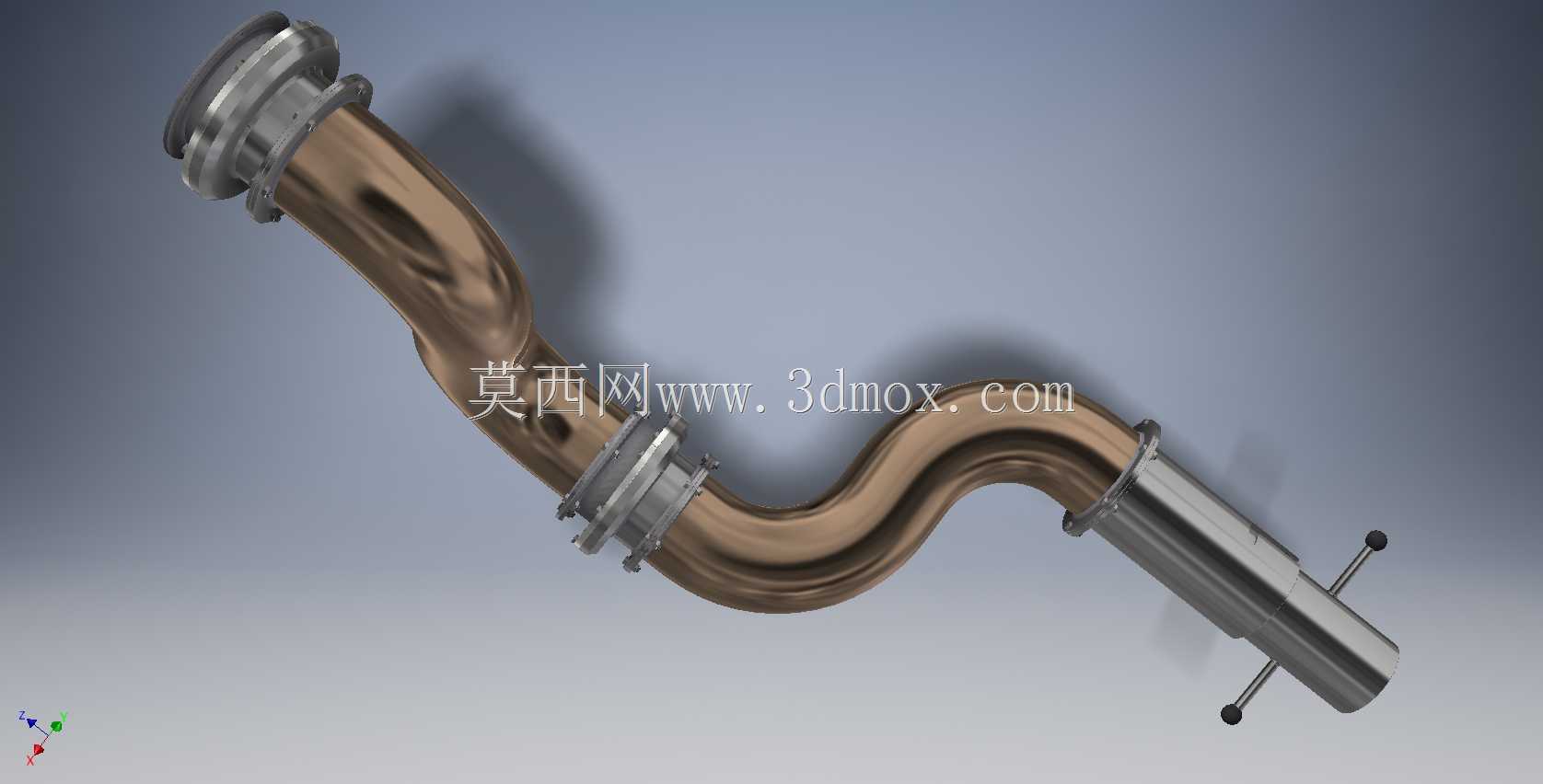

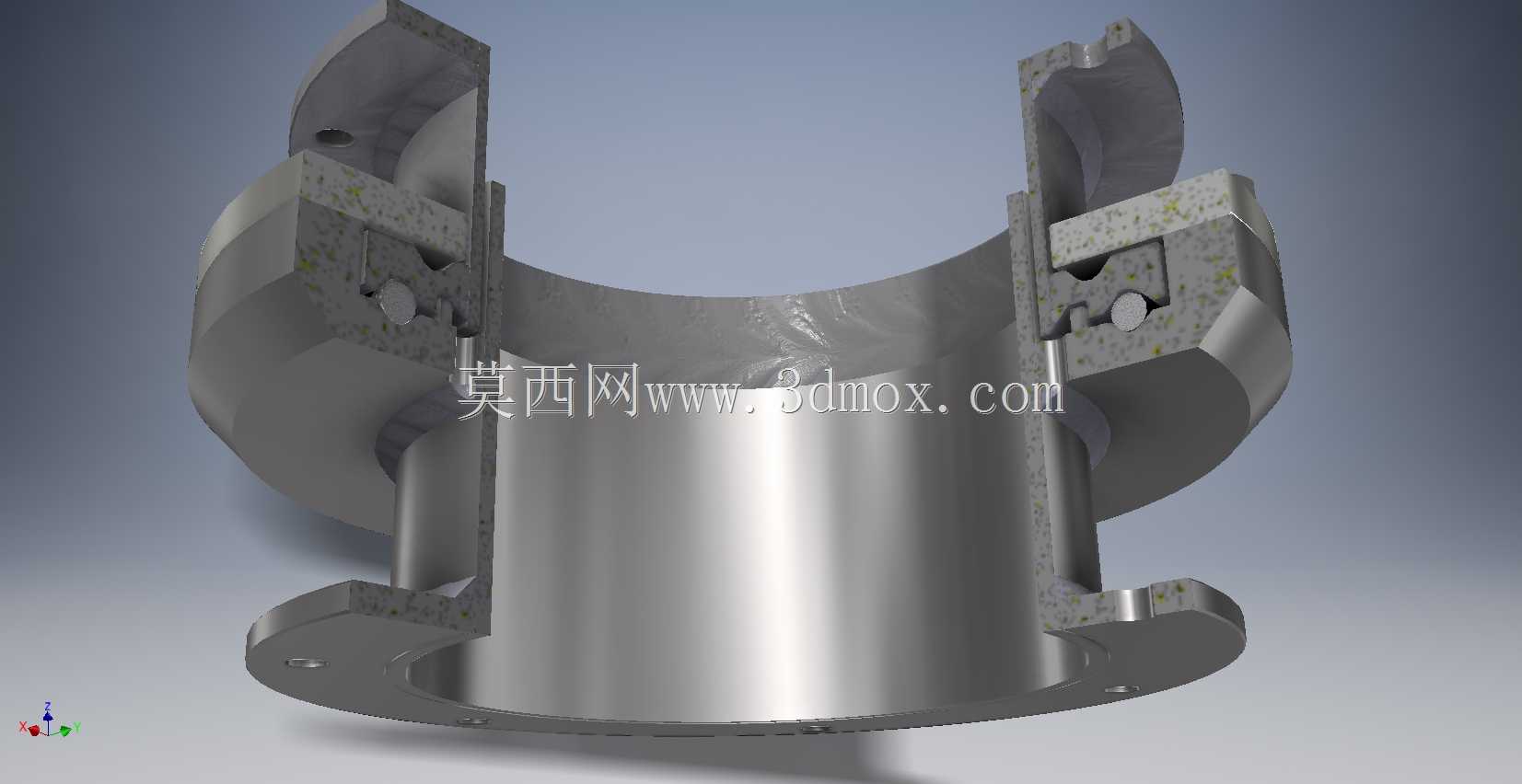

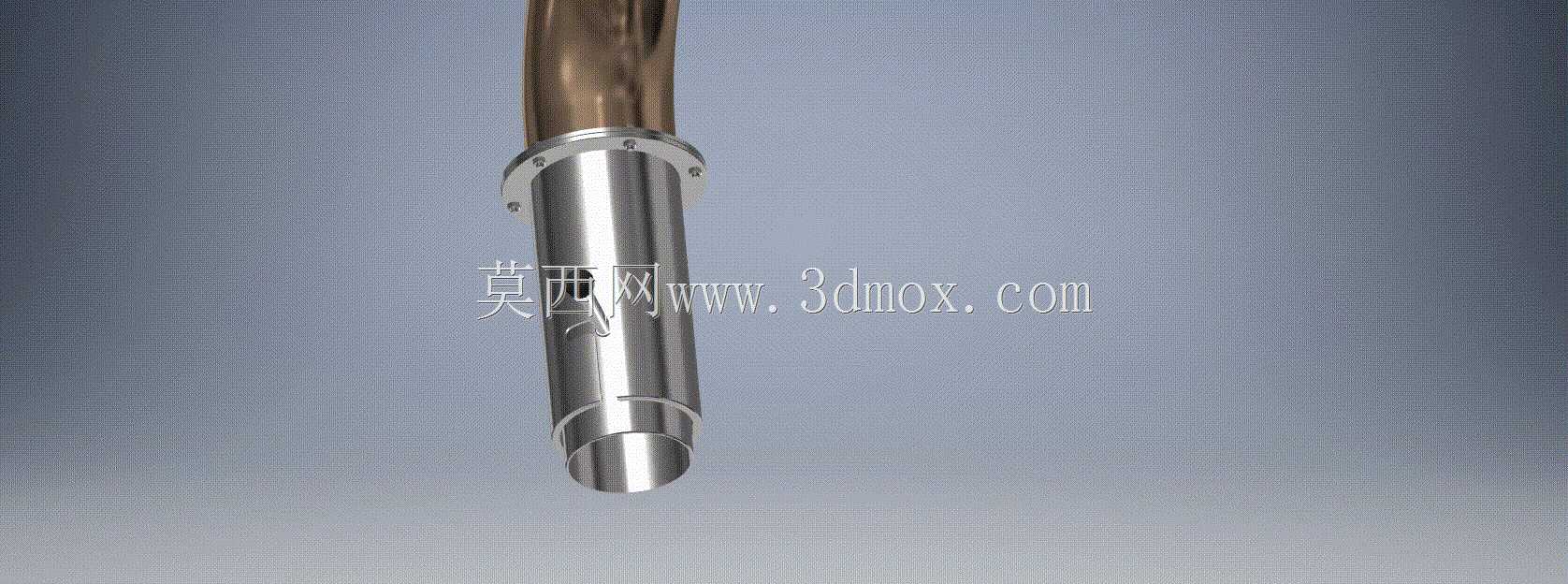

这类旋转排气歧管主要服务于发动机台架试验场景，区别于量产车配套的固定排气歧管，它需要适配试验台架上不同位置的发动机排气接口，在台架调整发动机摆放角度、更换不同机型测试单元时，可通过自身旋转结构调整管路走向，避免反复拆装排气连接段，减少台架准备的辅助工时。从功能层面看，它核心作用是汇集试验过程中发动机不同气缸排出的高温废气，将分散的排气通路整合为统一输出端，对接后续的废气冷凝、分析、净化处理单元，保证试验过程中废气输送路径密闭，无泄漏干扰排放测试数据的准确性。设计阶段首先要考虑的是高温工况下的结构稳定性，发动机排出的废气温度跨度大，怠速工况与全负荷工况的排气温差可达数百摄氏度，管路主体采用金属薄壁结构，在保证结构强度的同时控制整体重量，旋转连接部位设置了限位与密封结构，既可以在一定角度范围内自由转动调整对接位置，又能保证高温带压废气不会从旋转接缝处泄漏，避免试验台架区域出现废气聚集的安全隐患。外形上主体管路采用阶梯轴式的圆柱结构，上端对接多支路进气接口的部位设置了带安装孔的连接法兰，法兰端面加工有密封槽，可适配不同规格的密封垫片，安装时通过螺栓均匀锁紧即可保证端面密封性能，下端为统一的排气输出端，外径尺寸匹配台架现有废气收集管路的标准接口，无需额外制作转接头即可完成对接。安装边界方面，旋转部位的转动角度覆盖了台架上发动机常规调整的倾角范围，管路外壁与周边试验设备的安全间隙经过校核，在全角度旋转过程中不会与台架的固定支架、传感器线束、冷却管路发生干涉，管路的流通截面经过计算，可覆盖小排量到中等排量试验发动机的排气流量需求，不会因为通流面积不足造成排气背压异常升高，影响发动机动力输出参数的测试准确性。管壁厚度在满足高温强度要求的前提下做了优化，既不会因为壁厚过大导致热惯性过高，延长试验前的暖机等待时间，也不会因为壁厚不足在长期高温交变载荷下出现开裂变形，连接法兰的螺栓孔位置采用通用化设计，可适配多款常见试验机型的排气接口，减少台架的备件储备种类。
