鞋柜连接用带法兰导向定位销结构

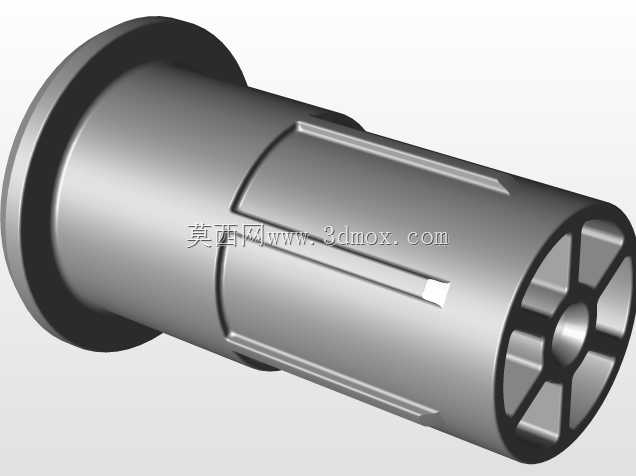

该结构件主要应用于板式鞋柜的层板与侧板、门板与柜体的定位连接场景，属于家具装配领域常用的嵌入式定位连接件，日常使用中承担部件对位、限制装配错位、抵消开合过程产生的横向剪切力的作用，替代传统木质榫卯的定位功能，同时适配现代板式家具快装的生产需求。从结构设计来看，零件一端带一体式法兰盘，装配时法兰端面可完全贴合板材预开孔的沉台表面，起到轴向限位作用，避免销体完全压入板材内部导致装配失效；销身主体为圆柱结构，表面开设多道轴向通槽，一方面可以减少销体与安装孔壁的接触面积，降低压入装配时的阻力，适配过盈配合的装配公差要求，另一方面槽道可容纳安装孔内残留的少量木屑、胶层溢出物，避免因孔内异物导致销体装配不到位、板材被撑裂的问题。销体远离法兰的一端设计为放射状筋条结构，中心保留圆柱定位凸台，该结构在插入对应连接孔时，放射筋可产生微量弹性变形，适配一定范围内的孔径公差，同时筋条之间的空隙可在涂胶装配时留存胶液，提升连接后的结构强度，避免长期使用后销体松动脱出。设计过程中首先明确安装边界：适配常规16-18mm厚度的板式家具板材，预开孔直径需与销身外径保持0.1-0.2mm的过盈量，法兰盘直径大于预开孔直径3mm以上，保证沉台加工后法兰可完全覆盖孔位边缘，不会出现凹陷凸起影响板材拼接平整度；销体总长度需匹配两个连接部件的开孔深度之和，预留0.2mm的装配间隙，避免部件拼接时出现缝隙。实际选型时需注意，该类定位销不承担主要的承重载荷，仅作为对位定位使用，层板承重需依靠配套的层板托或连接件承担，若用于经常开合的鞋柜门板连接，需配合卡扣或螺丝使用，避免反复开合导致销体磨损松旷。建模过程中需重点管控轴向槽的深度与放射筋的壁厚，槽深过大会降低销体整体结构强度，压入时容易出现销身弯折，壁厚过大则会导致弹性变形量不足，无法适配公差范围内的孔径偏差，装配时需要更大的压入力，容易损伤板材表面。
