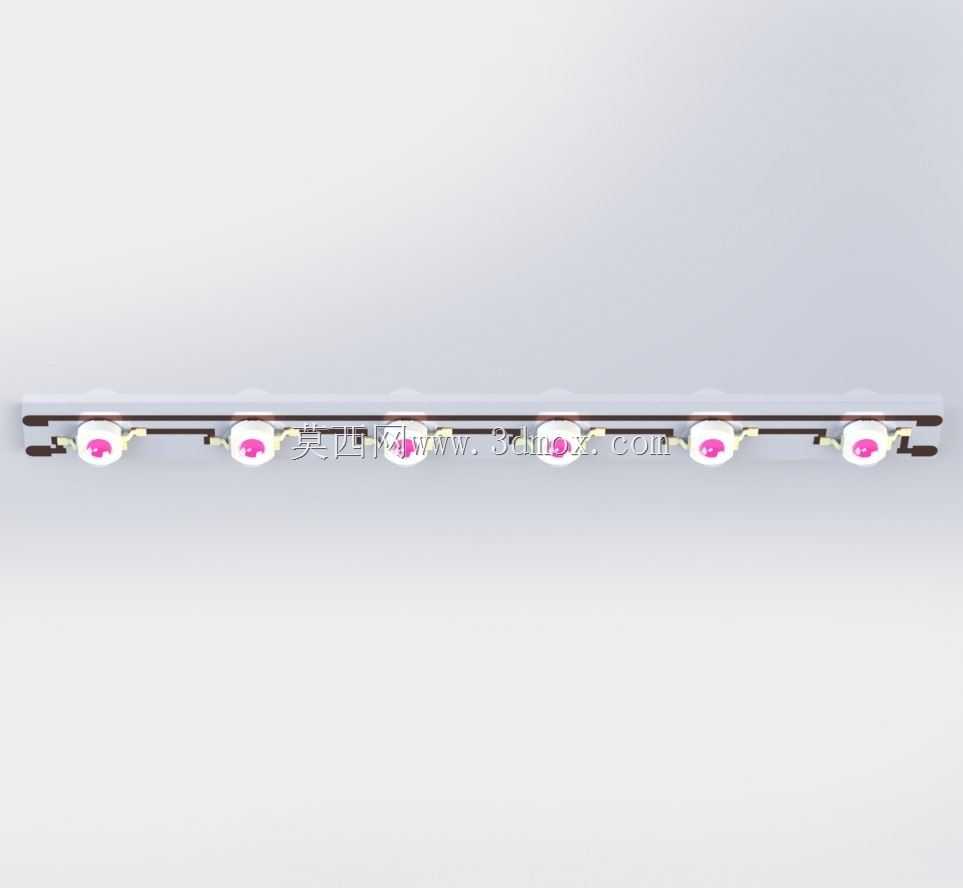

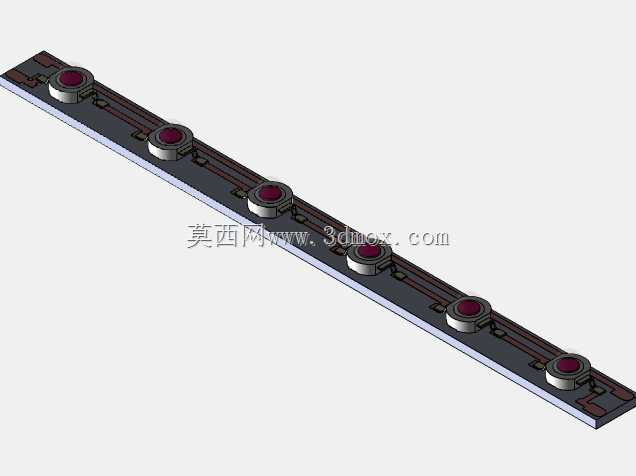

带六颗大功率灯珠的长条LED印刷线路板

做工业固化设备、紫外消杀模组的结构设计时，这类长条型LED载板是经常用到的核心发光组件，很多工程师在做整机排布时容易忽略PCB的安装边界和灯珠排布的散热冗余，最后打样回来要么装不上铝型材槽位，要么连续工作半小时灯珠光衰就超出阈值。这款载板采用长条形窄边设计，整体轮廓尺寸控制在150*11*2mm，厚度2mm的板厚刚好适配市面上常规的12mm宽铝基散热槽，不需要额外做铣槽加工就能直接卡入预装位，板边预留的两个对称安装定位缺口，和常用的M2压铆螺柱定位公差控制在±0.1mm，装配时不需要反复对位，拧上固定螺丝就能保证灯珠出光面和设备透光板的平行度误差小于0.2mm，避免出现局部光斑偏移、照度不均的问题。板上共排布6颗1/3W规格的LED芯片，采用串行接线逻辑，这种接线方式的优势是整板电流一致性好，不需要在每颗灯珠旁加独立限流电阻，能节省板上布线空间，同时降低批量生产时的元器件贴装成本，适合对成本控制较严的批量消杀设备、小型UV固化机使用。设计时特意将灯珠的中心间距做了等距排布，相邻灯珠中心距保持一致，出光后在距离板面20mm的工作面上能形成连续无暗区的光带，不会出现相邻光斑重叠导致的局部过热，也不会因为间距过大出现照度断层。板上的焊盘做了沉金处理，比常规喷锡焊盘的耐温性更好，多次过回流焊也不会出现焊盘脱落的问题，接线端的焊盘特意加宽了1.5mm，方便工人焊接供电导线时不会因为焊锡量过大导致相邻焊盘短路。实际选型时要注意，这款载板的串行接线方式对驱动电源的恒流精度要求较高，搭配输出电流匹配的恒流驱动时，整板灯珠的亮度差能控制在3%以内，适合用在小型桌面UV固化箱、电梯扶手紫外消杀模组、窄条型紫外验钞设备这类安装空间狭窄、需要连续长条形出光的场景。做结构设计时可以直接在载板背面贴1.5mm厚的导热硅胶垫，再和铝制散热基座贴合，连续工作4小时的板上核心温度能控制在灯珠允许的工作温度范围内，不需要额外加装风冷散热结构，能进一步压缩整机的体积和物料成本。布线时特意将大电流的供电走线做了2oz铜厚处理，载流能力足够支撑整板满功率工作时的电流需求，不会出现走线过热导致的板层起泡问题。
