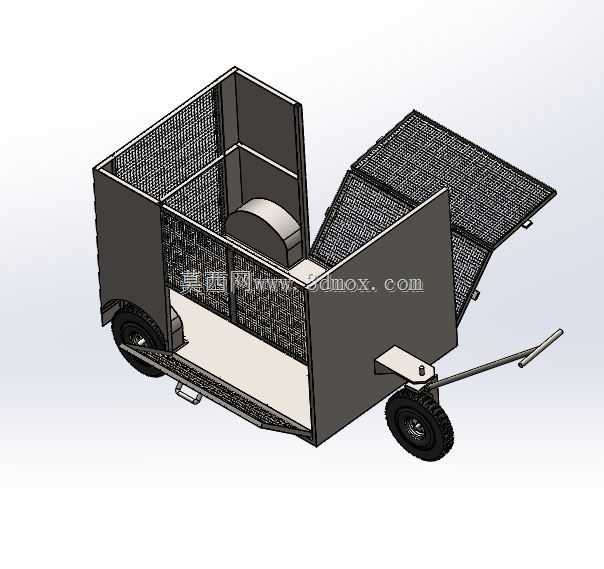

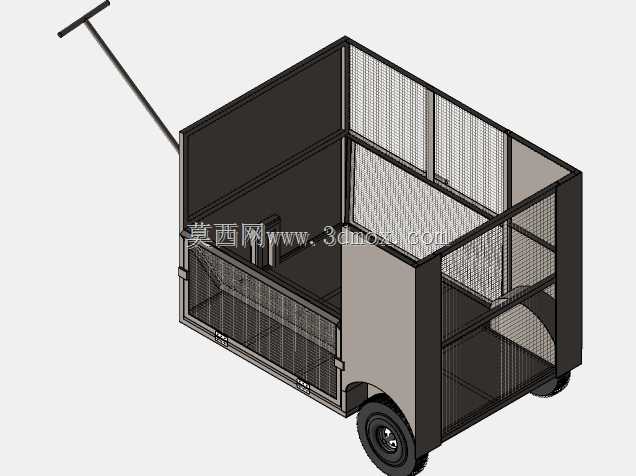

三胶轮网箱式牵引转运拖车结构

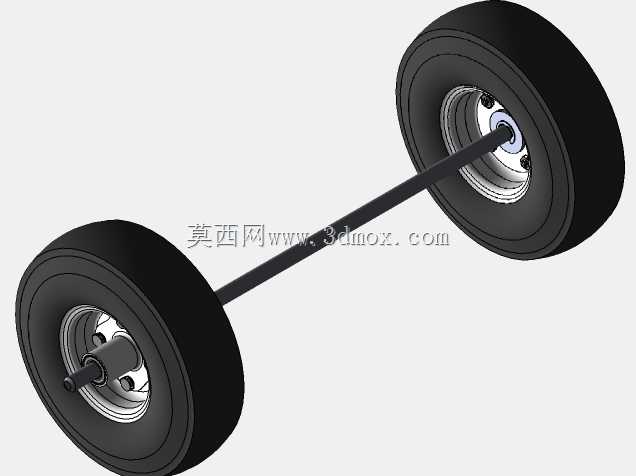

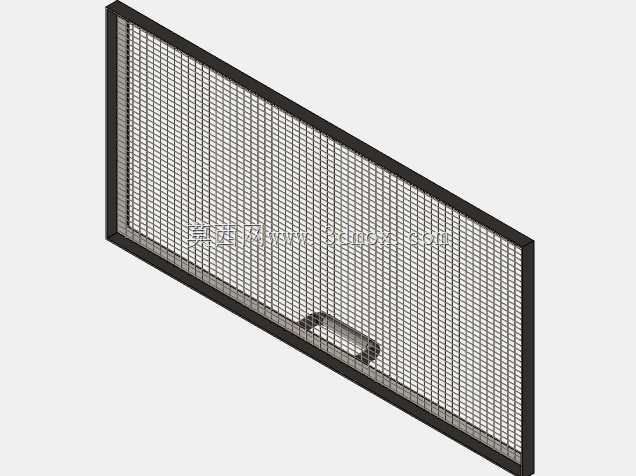

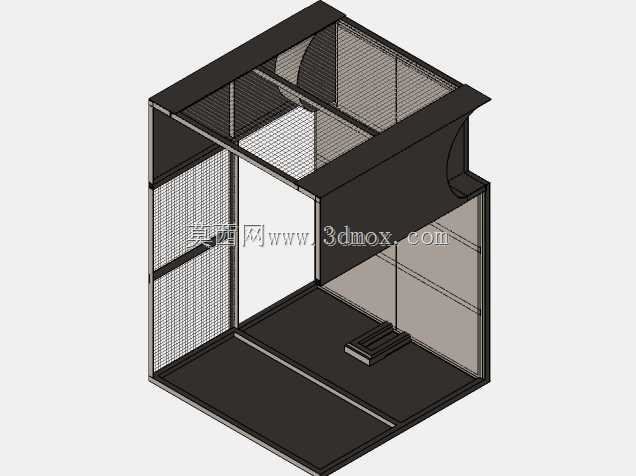

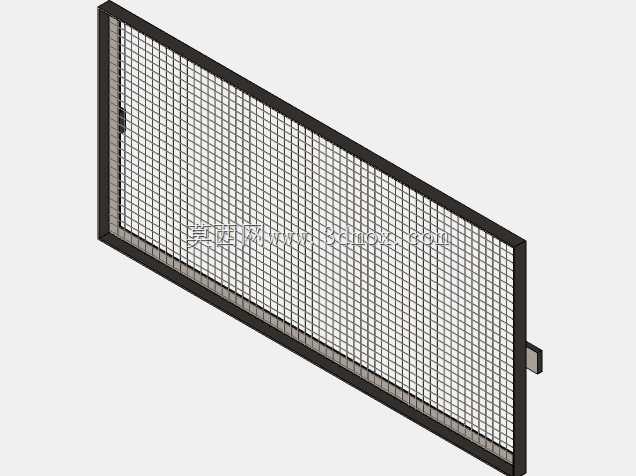

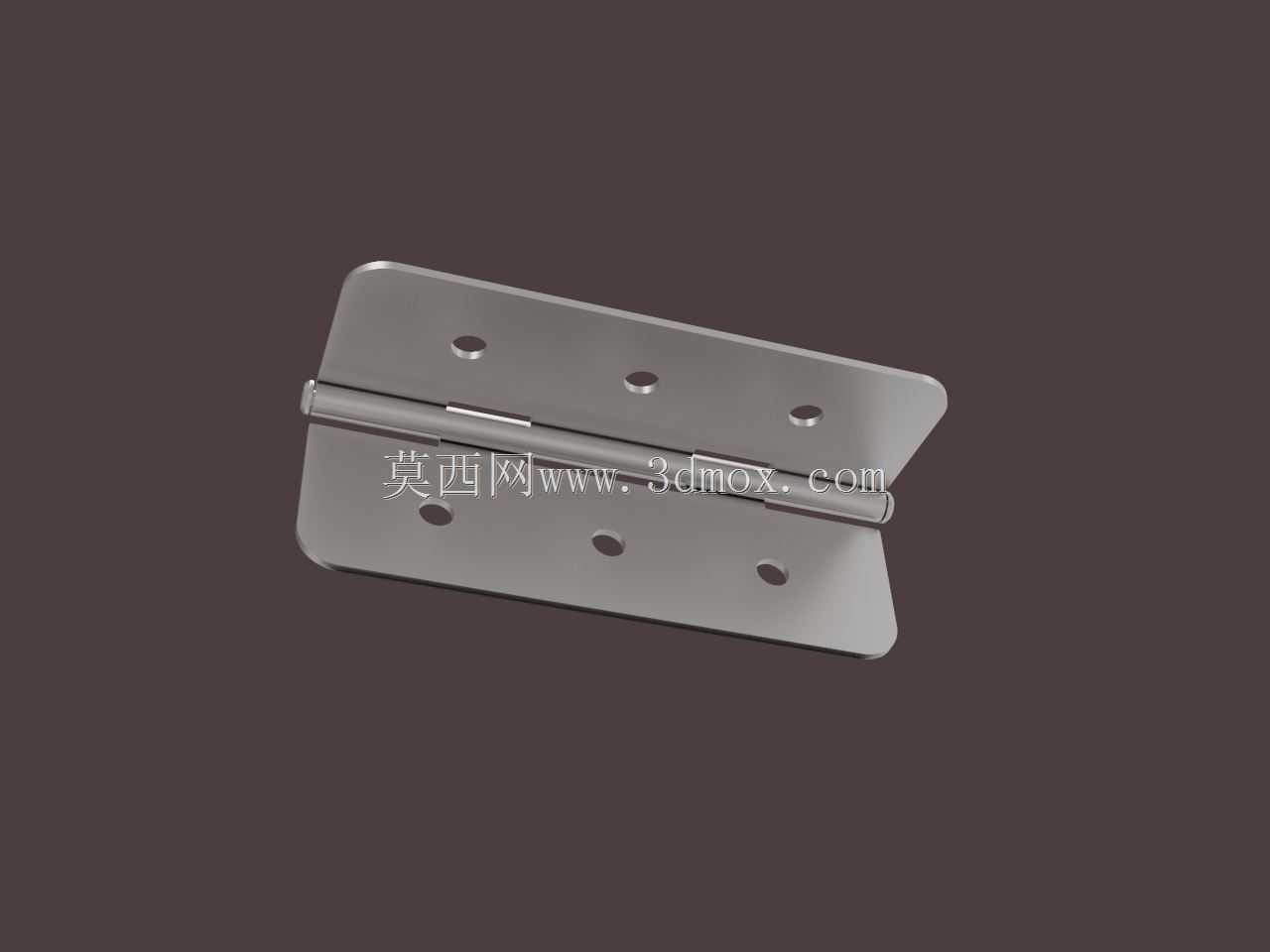

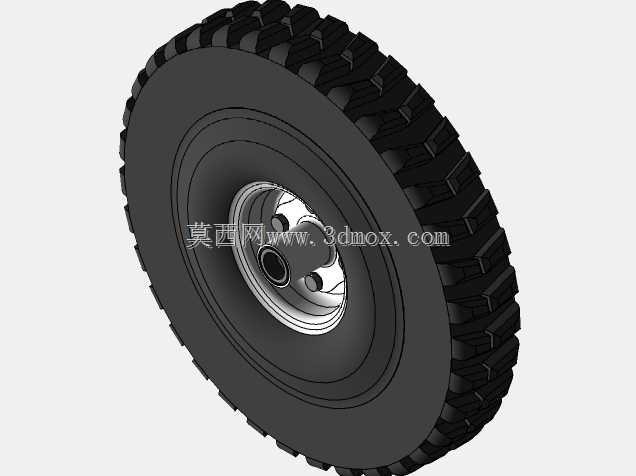

这款三胶轮牵引式转运拖车，主要面向厂区内部散料、周转件的短途驳运场景，也可适配厂区保洁、零散废弃物收集转运的作业需求，在制造车间、仓储库区、园区后勤等场景下，可搭配小型牵引车、电动作业车头完成拖挂移动，无需额外动力配置即可完成小批量物料的点位转运。从结构设计来看，货厢主体采用钢板搭配冲孔网板的组合结构，侧板与端板的网面设计既可以降低整车自重，也能方便作业人员直接观察厢内物料装载状态，避免散料堆积超量引发的运输侧翻风险；货厢尾部设置可翻折的搭接坡道板，装卸小型手推车、周转箱时可直接将坡道板搭在地面，无需额外搭设跳板，降低人工搬运的抬升高度，减少装卸作业的劳动强度。行走部分采用三轮布局，单前轮为转向牵引轮，集成牵引挂接结构，挂接端设置通用型牵引销座，可适配多数厂区小型牵引车的挂接接口，两个后轮为承重胶轮，搭配深沟球轴承轮轴结构，轮距设置匹配厂区常规人行通道、消防通道的通行宽度，可在1.2米宽度的通道内完成转向掉头，适配狭窄厂区道路的通行需求。设计过程中优先考虑了作业场景的实用性，货厢内部做了无突出棱角的平整化处理，厢板拼接处采用满焊打磨工艺，避免散料、碎屑卡在拼接缝隙内增加清理难度；厢体前部设置竖向挡板，可避免运输过程中物料向前滑移碰撞牵引连接结构，同时在轮拱位置做了内凹避让设计，既不压缩货厢有效装载容积，也能避免满载状态下轮胎与厢体发生运动干涉。整车的安装边界充分考虑了厂区作业的通过性，整车高度控制在常规厂区限高范围内，牵引杆高度匹配常规电动牵引车的挂接高度，无需额外调整挂接位置即可完成对接；胶轮选用实心橡胶轮，适配厂区硬化路面的行驶需求，可承受碎石、金属切屑等路面杂物的磨损，避免充气轮胎在厂区作业时被尖锐物扎破导致的停运问题。货厢的侧部网板采用螺栓可拆卸连接，当需要转运尺寸超出厢体宽度的大件物料时，可快速拆卸单侧网板拓展装载空间，兼顾散料转运与大件周转的双重使用需求，牵引杆处设置的驻车支撑脚，可在脱挂状态下保持整车水平放置，避免厢体前倾导致物料洒落。
