2英寸转1英寸异径连接法兰结构设计

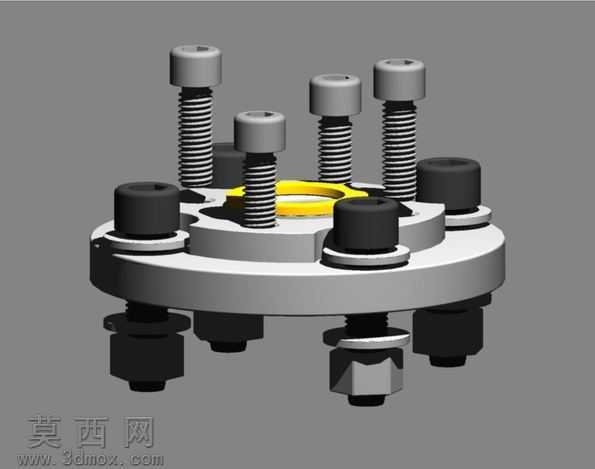

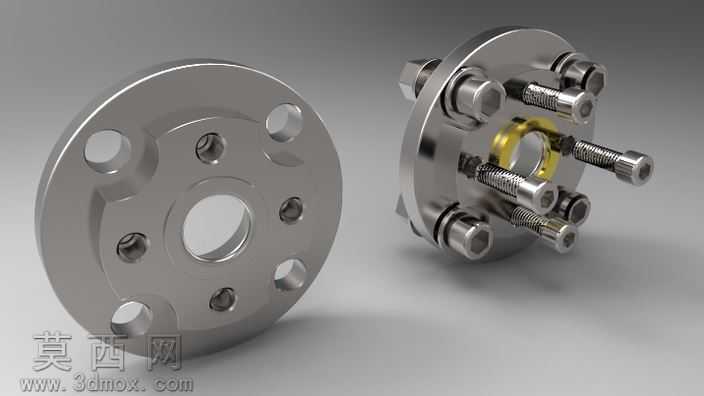

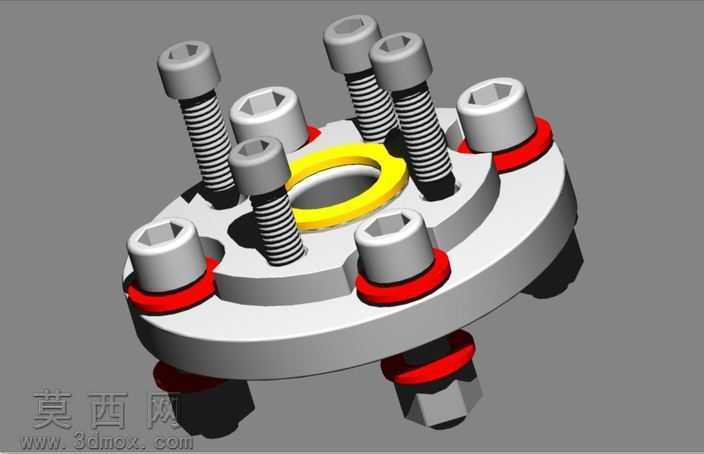

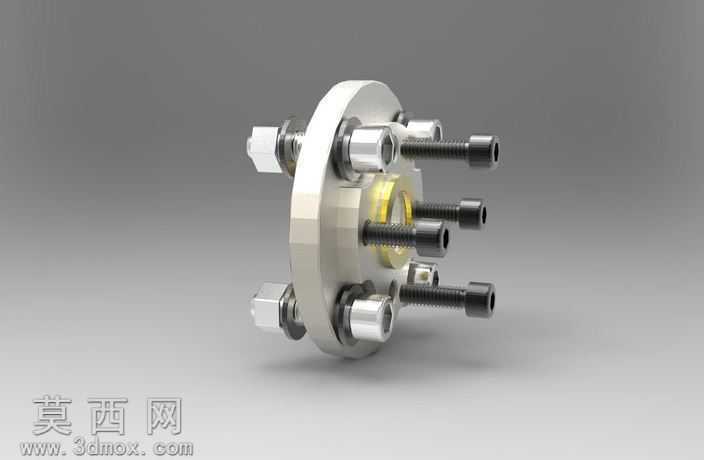

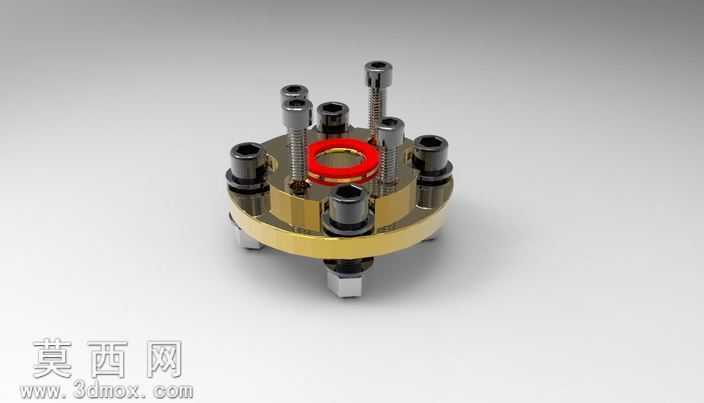

本作品为管路系统用异径转接法兰三维模型，建模阶段以实际管路变径连接的工况需求为核心依据，首先确定两端适配的公称通径参数，分别对应2英寸与1英寸的管路对接标准，整体采用圆盘式主体结构，建模时先绘制法兰主体的旋转截面草图，通过旋转特征生成法兰基体，随后在大径端法兰盘面上均匀分布六个螺栓通孔，孔位严格遵循对应压力等级的法兰螺栓孔分布圆标准，保证安装时的互换性与对接精度，同时在法兰盘面上加工有定位沉孔，用于装配内六角紧固螺栓，避免螺栓头突出法兰端面影响安装贴合度。模型中完整构建了配套的连接紧固件，包括外六角螺栓、内六角紧定螺钉以及密封定位用的金属环，其中密封环采用黄铜材质设定，建模时单独绘制其环形截面，通过拉伸生成实体后装配于两法兰对接面的中心密封槽内，模拟实际使用中的静密封结构，防止管路输送介质发生泄漏。渲染阶段采用金属材质表现主体法兰的不锈钢质感，调整材质的反射粗糙度参数，还原机加工金属表面的细腻哑光金属光泽，黄铜密封环单独赋予金色金属材质，与不锈钢主体形成视觉区分，紧固件统一采用镀锌钢材质表现，表面带有轻微的冷镀锌反光效果。结构设计上充分考虑异径法兰的受力特性，大径端与小径端的过渡区域采用圆角过渡处理，避免应力集中导致的结构失效，螺栓孔的排布采用圆周均布设计，保证连接时各螺栓受力均匀，对接面的平面度在建模时通过基准面约束严格控制，确保两法兰贴合时无间隙。设计思路围绕管路变径场景的实际安装需求展开，既满足不同通径管路的刚性连接要求，又通过标准化的孔位设计兼容常规管路安装规范，模型完整还原了法兰装配的全部细节，包括螺栓的啮合长度、密封件的压缩量预留、各零件之间的装配间隙，可直接用于管路系统的装配干涉检查、安装工艺模拟以及产品展示渲染，所有特征均采用参数化建模方式构建，可根据实际使用的压力等级、管路材质快速调整法兰厚度、螺栓规格、密封槽尺寸等参数，适配不同工况下的异径管路连接需求。
