B型线性致动器配套安装固定支架结构

在自动化直线传动模组、小型工位进给机构、可调角度工装夹具的搭建场景中，线性致动器的安装固定精度直接决定整套传动机构的运行平稳性与重复定位精度，这款B型安装支架正是为适配M6规格安装孔的线性致动器开发的专用连接构件。从实际使用场景来看，这类支架多用于小负载直线推拉工位，比如轻工设备的工位挡料机构、检测设备的探头进给模组、小型自动化设备的舱门启闭驱动结构，承担致动器本体与设备安装基面之间的刚性连接作用，既要抵消致动器运行时产生的径向反扭矩，也要保证致动器输出轴的运动方向与设计进给方向完全同轴，避免出现别卡、磨损加剧的问题。

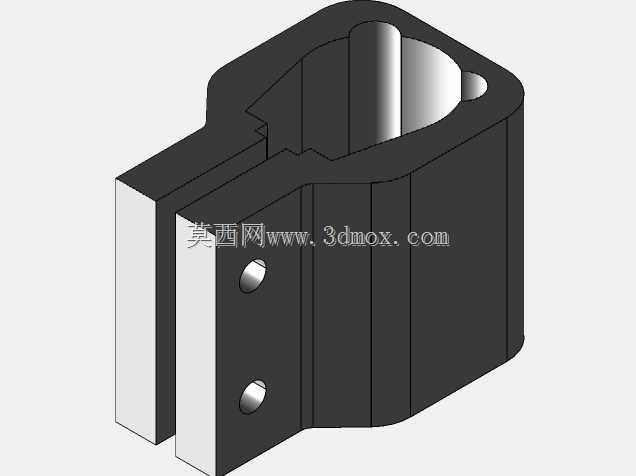

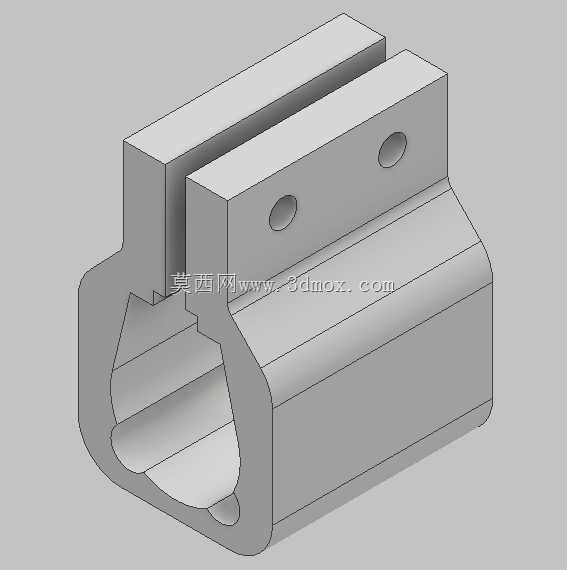

从结构设计思路来看，这款支架采用一体化铸造成型后机加工的工艺路线，整体为对称式夹装结构，上部设置两个带沉台的M6安装孔，用于将支架整体锁紧在设备的安装基面或者型材安装面上，沉台设计可以让螺栓头部完全埋入支架本体，不会出现突出结构干涉周边其他构件的问题。支架下部为适配线性致动器外形的半包式夹腔，夹腔的内轮廓完全匹配对应型号致动器的圆柱段外形，夹装时可以通过接触面的均匀贴合实现致动器的周向定位，不需要额外加装防转销钉，就能避免致动器在推拉负载时出现自身转动的问题。

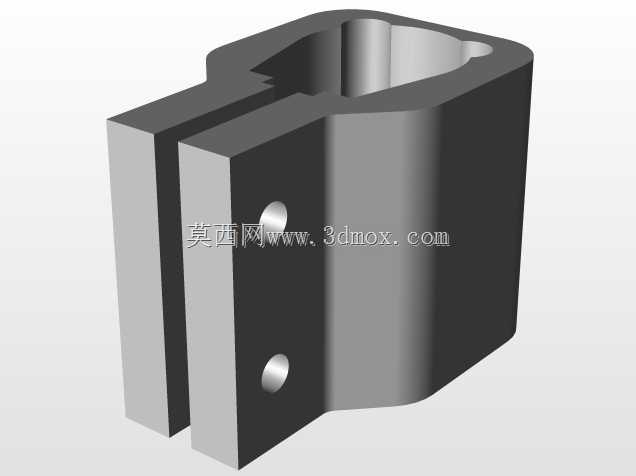

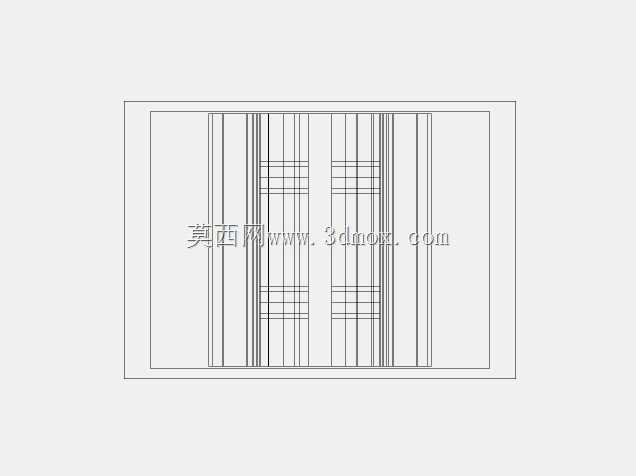

在安装边界的设计上，支架上部的两个安装孔孔距经过严格公差控制，与市面主流的20系列、30系列铝型材的安装槽孔距完全匹配，不需要额外加工转接板就可以直接固定在铝型材搭建的设备机架上，大幅减少现场安装的加工工作量。夹腔的开口位置做了圆弧过渡处理，既可以减少应力集中，避免支架在承受交变负载时出现开裂问题，也能在装配时起到导向作用，方便将致动器快速推入夹腔完成预装。支架的侧壁厚度经过受力校核，在额定负载下的形变量控制在0.02mm以内，完全满足常规轻负载传动场景的刚性要求，不会因为支架变形导致致动器输出轴出现偏斜。

从实际选型适配的角度来说，这款支架的夹腔内径尺寸与对应规格线性致动器的外径为间隙配合，装配时可以在接触面涂抹少量润滑脂降低装配阻力，安装锁紧后配合面的接触面积超过85%，可以有效分散锁紧力，避免夹伤致动器的外壳表面。支架的整体外形做了倒角处理，没有尖锐的棱角，既可以避免装配时划伤操作人员，也能减少设备运行过程中积尘的问题，适合在常规工业车间环境下长期使用。
