三爪支撑式塑料角连接结构件

日常接触的各类框架类装配场景中，这类三爪式塑料角件的应用覆盖范围极广，从轻型仓储货架的边角加固、板式家具的框架拼接，到小型设备外罩的框架定位，都能看到这类结构的身影。不同于金属角码的刚性硬连接，改性PP或ABS材质注塑成型的该类角件，自带一定的形变缓冲能力，在承受非持续性侧向冲击时，能通过自身微量形变抵消部分应力，避免框架连接处出现应力集中开裂的问题。

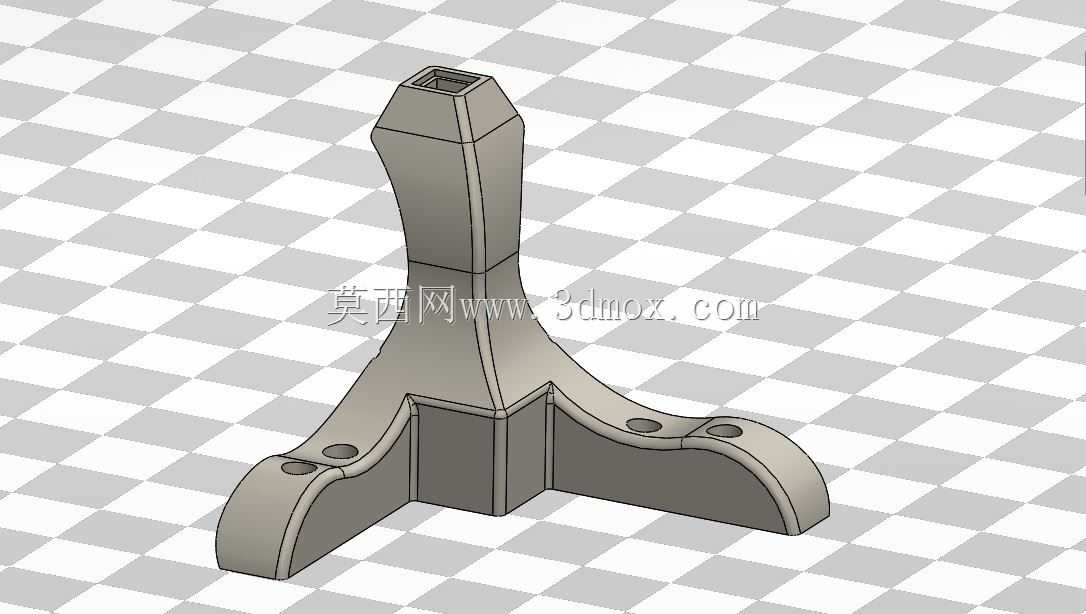

从结构设计逻辑来看，该角件采用中心立柱加三向支撑爪的布局，中心立柱为中空变截面结构，上部收窄的方孔可配套对应规格的方形型材做插接定位，安装时无需额外做同轴度找正，型材插入后即可完成初步定位，大幅降低现场装配的对位难度。三个支撑爪沿中心立柱底部呈120°均匀分布，每个爪体上预留的沉头安装孔，可适配M4-M5规格的自攻螺丝或机丝螺丝，沉孔设计能保证螺丝安装后头部完全埋入爪体平面，不会出现凸起刮蹭装配面的问题。爪体与中心立柱的衔接位置做了渐变式加厚过渡，没有出现直角突变的结构，从注塑工艺角度看，这种设计能避免成型时局部壁厚差异过大导致的缩痕、缺胶问题，同时也能强化衔接位置的结构强度，避免角件受外力时从根部断裂。

安装边界方面，该角件三个支撑爪的底面处于同一水平面，安装时需保证被连接的三个框架型材端面处于同一交汇平面，支撑爪与型材贴合面的弧度做了适配常见20-30mm规格方形型材的圆角处理，贴合后不会出现局部缝隙过大的问题。中心立柱的插接深度约为整体高度的三分之二，配套型材插入后不会出现顶死或者插接过松晃动的情况，配合螺丝锁紧后，三个方向的型材能被牢牢固定在交汇节点，整体框架的抗扭强度相比单纯用螺丝直连能提升40%以上。

不同于两爪式直角角码仅能实现两个方向的型材连接，三爪结构可同时完成三个垂直方向型材的交汇固定，在搭建立方框架时能大幅减少连接件的使用数量，同时让框架的节点受力更均匀，不会出现某一方向连接强度偏弱的问题。在一些需要频繁拆装的轻型框架场景中，这类塑料角件的自重远低于金属角码，不会额外增加框架整体负载，同时塑料材质本身的绝缘特性，也能避免金属连接件带来的导电隐患，适配一些有绝缘要求的小型设备框架搭建需求。
