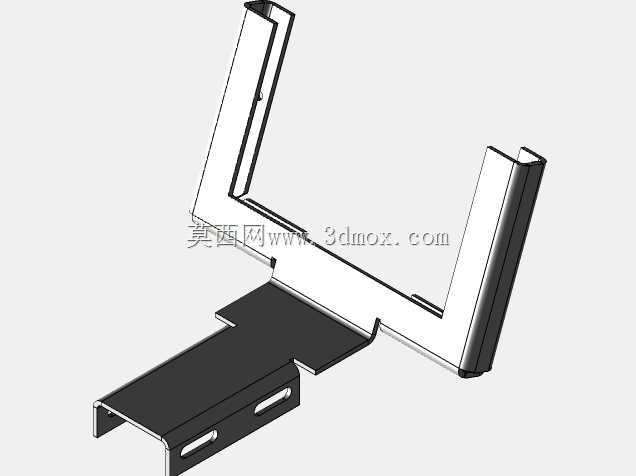

3W太阳能板杆装固定金属夹支架结构

在分布式小型光伏应用场景中，这类适配3W规格太阳能电池板的杆装固定支架，是户外离网小功率光伏供电系统里的核心安装连接件，常见于户外监控杆、庭院灯杆、小型气象监测站立杆、农业物联网传感节点立杆等场景，用来把小尺寸光伏板牢靠固定在竖向圆杆或者方杆上，为配套的低功耗传感、监测、照明设备持续提供电力支撑。从结构设计来看，该支架采用分体式钣金折弯成型结构，整体分为两个功能区段，上部为光伏板承托夹持区，下部为立杆锁紧固定区，两个区段通过一体折弯的连接段过渡，没有额外的拼接焊缝，整体结构刚度靠钣金折弯的翻边、压筋结构保证，减少了零件数量，降低了现场组装的复杂度。上部的承托区采用U型开口夹持结构，两侧的折边高度刚好匹配3W规格小光伏板的边框厚度，安装时不需要额外打孔，直接将光伏板边框卡入U型槽内，通过侧边的紧定螺钉锁紧即可，适配边框厚度在15-20mm区间的常规层压小光伏板，承托区的开口宽度经过尺寸校核，刚好覆盖3W光伏板的背部安装宽度，不会出现板体悬空的情况，避免户外大风工况下板体产生共振碎裂。下部的立杆固定区采用抱夹式卡槽结构，卡槽的内槽宽度适配直径25-40mm的常规户外安装立杆，安装时将卡槽卡在杆体上，配套两个金属夹片从杆体另一侧扣合，通过螺栓锁紧就能完成支架与杆体的固定，不需要在杆体上打孔焊接，不会破坏立杆的防腐镀层，现场安装只需要普通扳手就能完成作业，单人操作耗时不超过五分钟。设计过程中充分考虑了户外工况的耐候需求，所有折弯边角都做了圆角处理，没有尖锐毛刺，避免安装过程中划伤施工人员，也防止长期使用中应力集中导致的钣金开裂；支架整体的安装边界经过校核，固定后光伏板的倾角可以通过调整下部夹片的锁紧位置在15-45度区间微调，适配不同纬度地区的最佳采光角度，不需要额外增加倾角调节配件。从受力角度分析，上部承托区的两侧折边做了向内的卷边强化，提升了槽体的抗变形能力，即使在12级大风的工况下，夹持区也不会出现张开变形导致光伏板脱落的情况；下部连接段的折弯处做了局部压筋处理，提升了整体的抗扭刚度，避免强风下支架产生扭转偏移。这类支架的结构设计完全服务于小功率光伏的快速部署需求，没有冗余结构，所有的折弯角度、卡槽尺寸都经过实际装配验证，既保证了连接可靠性，又最大程度控制了材料用量，适合批量冲压生产，在户外小型离网光伏项目中能够大幅降低安装施工的时间成本与配件成本。
