八角形金属电气导管接线盒结构设计

这款八角形金属接线盒主要应用于建筑电气布线系统中，作为导管布线的中转连接节点，承担线缆分接、接头防护、线路转角过渡的核心作用，常见于民用住宅、商业建筑的混凝土暗敷布线场景，也可适配明装金属导管的布线需求，能够为线缆接头提供封闭的机械防护空间，避免施工过程中混凝土砂浆渗入接线位，同时隔绝外部水汽、粉尘对接头的侵蚀，降低线路接触不良、绝缘破损的故障概率。

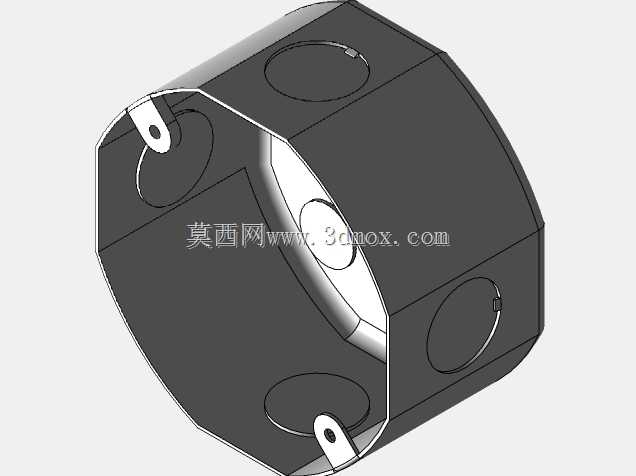

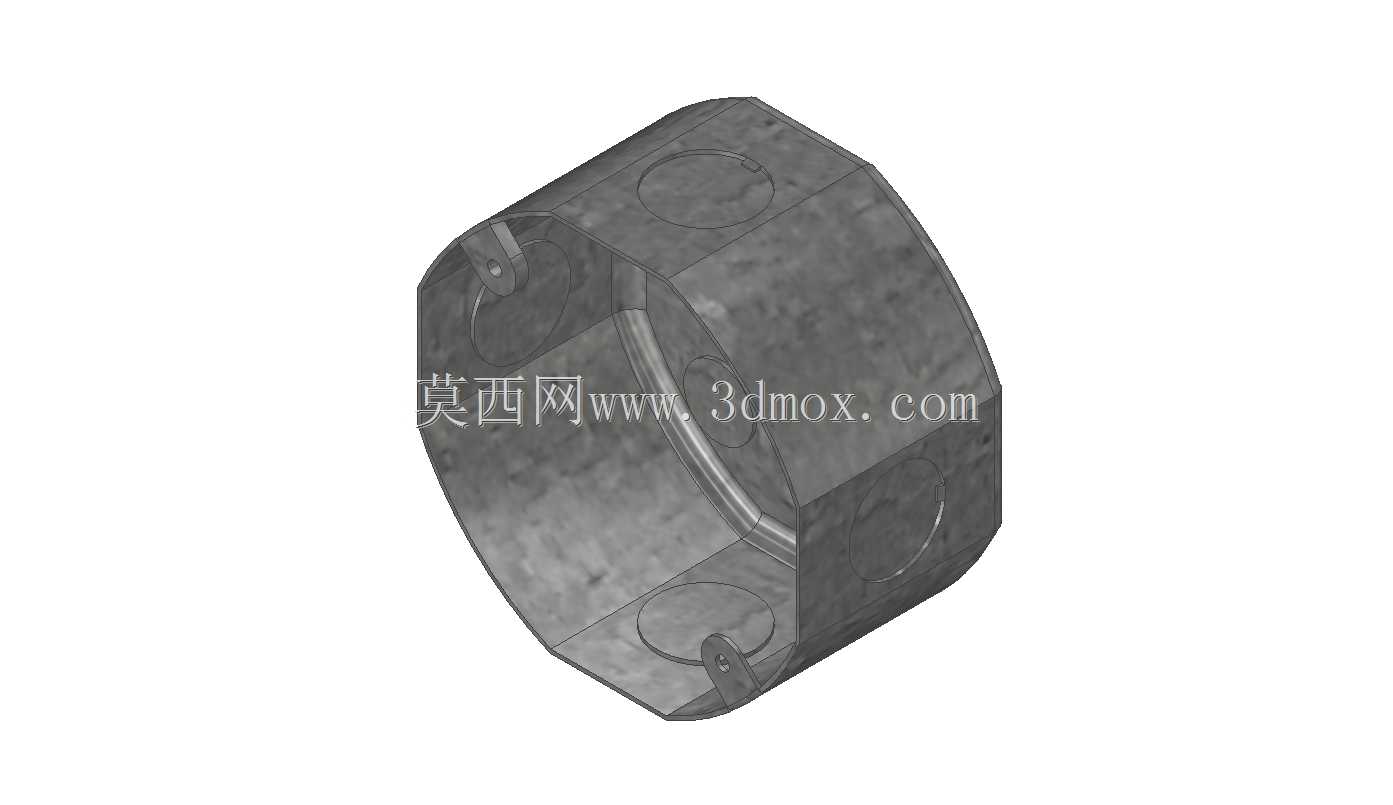

从设计逻辑来看，整体采用3.5英寸见方的八角形外轮廓，相比常规方形接线盒，八角结构的侧壁预留了多方向的导管接入位，能够适配不同走向的导管进线需求，无需额外定制异形转接件，单盒可同时满足多方向的线缆汇入分接，减少布线过程中的转接节点数量。盒体采用一体冲压弯折的金属板材成型，接缝处做压合咬合处理，整体结构强度充足，在混凝土浇筑的侧压力作用下不会出现明显形变，能够保证内部接线空间的完整性，避免后期穿线时出现盒体变形卡线的问题。

在安装边界设计上，盒体侧壁的预留敲落孔位置经过精准定位，适配标准规格的金属导管外径，施工时只需敲除对应位置的压片即可完成导管接入，无需现场开孔，大幅提升现场施工效率。盒体内部预留了接线端子的安装位与固定螺孔，可直接配套标准接线端子排固定，同时盒口的翻边结构做了平整处理，能够与配套盒盖紧密贴合，安装后缝隙均匀，满足电气防护的密封要求。八角形的外形在暗敷施工时，与混凝土的接触咬合面积更大，相比方形盒体更不易出现后期盒体松动、凹陷的问题，盒体上预留的固定耳片带有安装孔，可在预埋时直接绑扎固定在钢筋结构上，定位便捷，浇筑过程中不易出现移位。

从功能特性上看，金属材质的盒体本身具备良好的电磁屏蔽效果，能够减少内部强电线路对周边弱电线缆的信号干扰，同时金属材质的耐火性能优异，满足建筑电气布线的防火要求，在线路出现过载发热的极端情况下，不会像塑料接线盒那样快速熔融引燃周边建材。盒体内部的转角位置做了圆弧过渡处理，穿线时不会划伤线缆的绝缘层，降低施工过程中线缆破损的隐患，多方向的敲落孔设计让施工人员可根据现场布线走向灵活选择进线位置，无需提前预判所有进线方向，适配现场施工的灵活调整需求。
