交叉加强型金属板壁挂安装底座结构

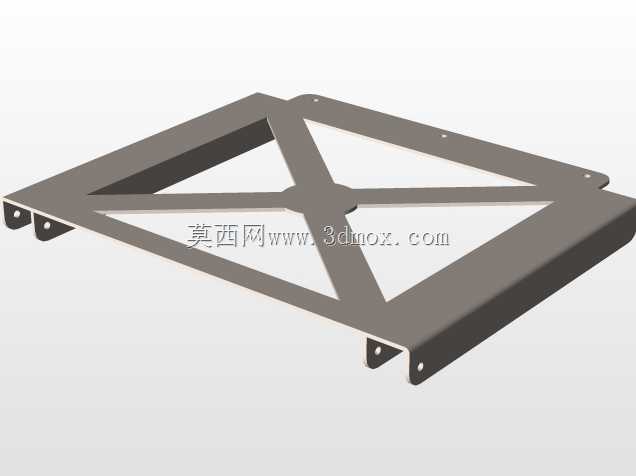

这类交叉加强结构的金属板壁挂底座，多应用在室内外小型设备壁挂固定场景，比如弱电箱侧装支架、小型工控模块壁挂托板、商用显示终端壁挂承重座，也可作为轻型物料置物架的墙面连接基座，适配墙面为混凝土实心墙、实心砖墙或加厚轻钢龙骨墙体的安装工况，单座额定静载承重可覆盖15kg以内的挂载需求。从结构设计逻辑来看，主体采用等厚薄钢板弯折成型，底座平面区域设置X型交叉加强筋结构，这种设计无需额外增加板材厚度，就能通过筋条的结构受力分散平面区域的载荷，避免薄钣金件在长期承重后出现中部下凹变形，相比无加强的平钣金底座，同厚度下平面抗形变能力可提升60%以上，同时交叉筋的镂空结构也能减少整体耗材用量，控制零件自重。底座的边缘采用向下弯折的翻边结构，翻边高度根据板材厚度匹配设置，既可以消除板材裁切后的锐边，避免安装作业时划伤操作人员，也能进一步提升底座整体的抗扭刚度，减少安装后受侧向力时的整体翘曲变形。在安装边界设计上，底座平面的四个角位预留了沉头安装孔，用于穿入膨胀螺栓将底座整体固定在墙面基体上，孔位间距按照常规壁挂安装的通用孔距规范设置，适配多数标准壁挂件的安装对位需求；向下延伸的两个弯折支耳上预留了通孔，用于连接上方挂载的设备或置物托架，支耳的弯折角度严格控制为90度，保证挂载后设备与墙面保持平行，不会出现倾斜偏移。设计过程中需要重点关注弯折处的圆角处理，按照钣金加工的最小折弯半径要求设置内R角，避免弯折处出现应力集中导致的开裂问题，同时所有安装孔的孔位都需要预留足够的安装操作空间，保证螺栓可以顺利穿入并完成紧固作业，沉头孔的深度要匹配常用沉头螺栓的头部尺寸，保证螺栓紧固后头部不高出底座平面，避免影响挂载设备的贴合安装。这类钣金底座的外形轮廓多采用矩形切角设计，减少尖角突出带来的磕碰风险，整体外形尺寸控制在适配小型壁挂设备的常规范围内，不会占用过多墙面安装空间，同时交叉筋的布局也避开了所有安装孔位，不会对螺栓安装造成干涉。
