内螺纹塑料管道连接接头结构设计

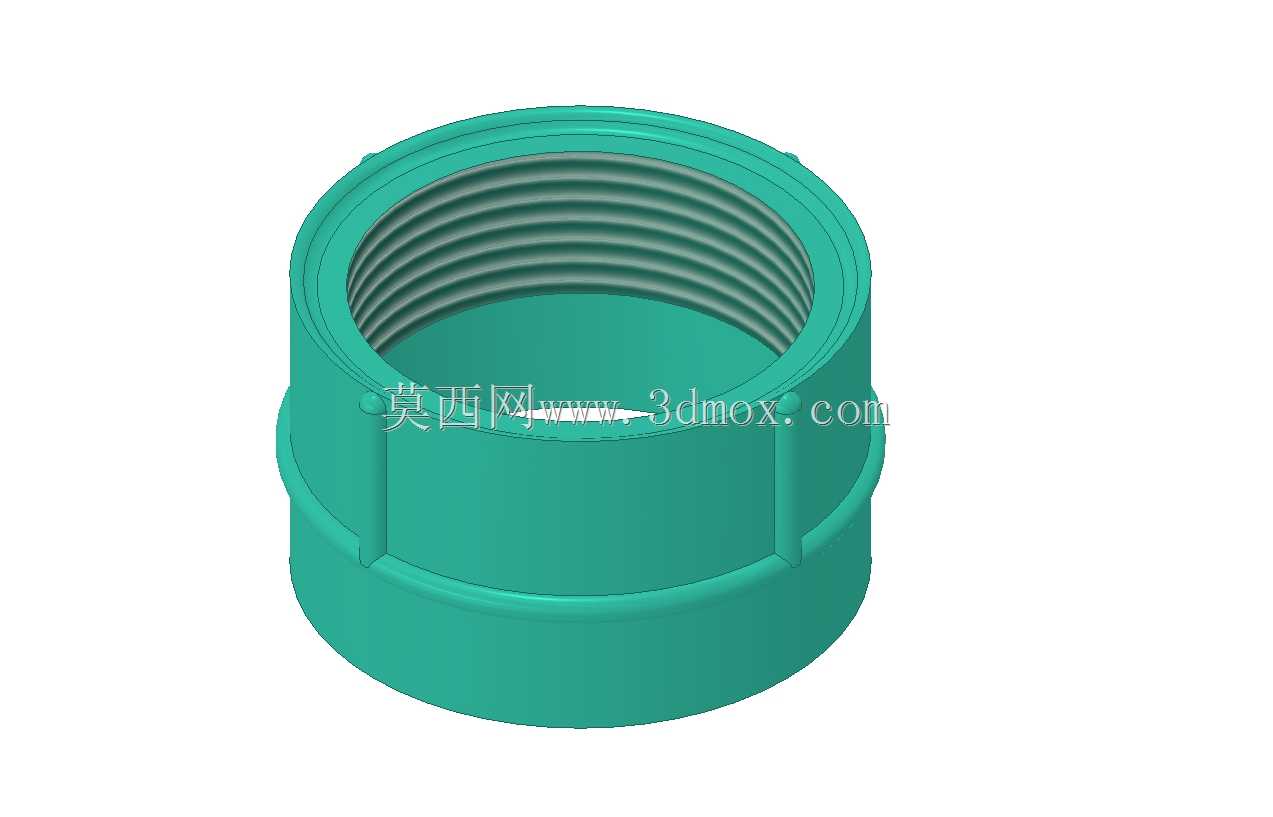

这款内螺纹塑料接头主要应用在民用给排水、家装水暖管路、低压化工流体输送的终端连接场景，日常施工中常用来对接带外螺纹的管道端口、阀门进水端或者用水器具的进水接口，是小口径塑料管路系统里最常见的转接零件之一。从功能设计上看，接头整体采用筒式结构，内壁加工有连续的标准管螺纹，能够和对应规格的外螺纹管件紧密咬合，配合生料带或者密封胶填充螺纹间隙后，可以承受0.6-1.0MPa的常规管路工作压力，满足民用供水、常规低压流体输送的密封要求。接头外壁设计有均匀分布的竖向加强筋，一方面是在注塑成型时减少壁厚不均导致的缩痕缺陷，提升零件成型合格率，另一方面可以在安装时给管钳或者手动拧紧操作提供受力卡位，避免拧紧过程中接头外壁打滑，降低安装难度，同时加强筋也能提升接头整体的径向抗挤压能力，减少施工或者使用过程中受外力挤压导致的开裂风险。设计过程中首先要匹配对应公称通径的管螺纹参数，严格控制螺纹的中径公差，避免螺纹配合过松导致密封失效，或者过紧导致安装时塑料件应力开裂；接头端部的止口台阶做了圆弧过渡处理，能够分散螺纹拧紧时的轴向应力，避免应力集中在螺纹根部导致零件破裂。安装边界上，这款接头的轴向长度适配常规家装管路的安装预留空间，不需要额外扩大管槽开孔，外圆尺寸和同规格的PPR、PVC管材外径匹配，能够兼容市面上常见的同口径管路固定管卡，施工时不需要额外定制固定配件。接头下端的直筒段可以根据施工需求选择粘接或者热熔对接对应材质的塑料管道，上端内螺纹端直接对接外螺纹管件，不需要额外的转接件就能完成不同连接形式管路的对接，有效减少管路节点的泄漏点。从结构强度设计上，接头的壁厚经过校核，在满足螺纹啮合强度要求的前提下尽可能控制壁厚，既减少注塑成型的冷却时间提升生产效率，也避免材料冗余带来的成本上升，同时外壁的加强筋高度经过优化，不会突出过多导致管卡安装时出现干涉，也不会因为高度不足失去防滑和加强的作用。
