车床用多规格车刀定位对刀杆件

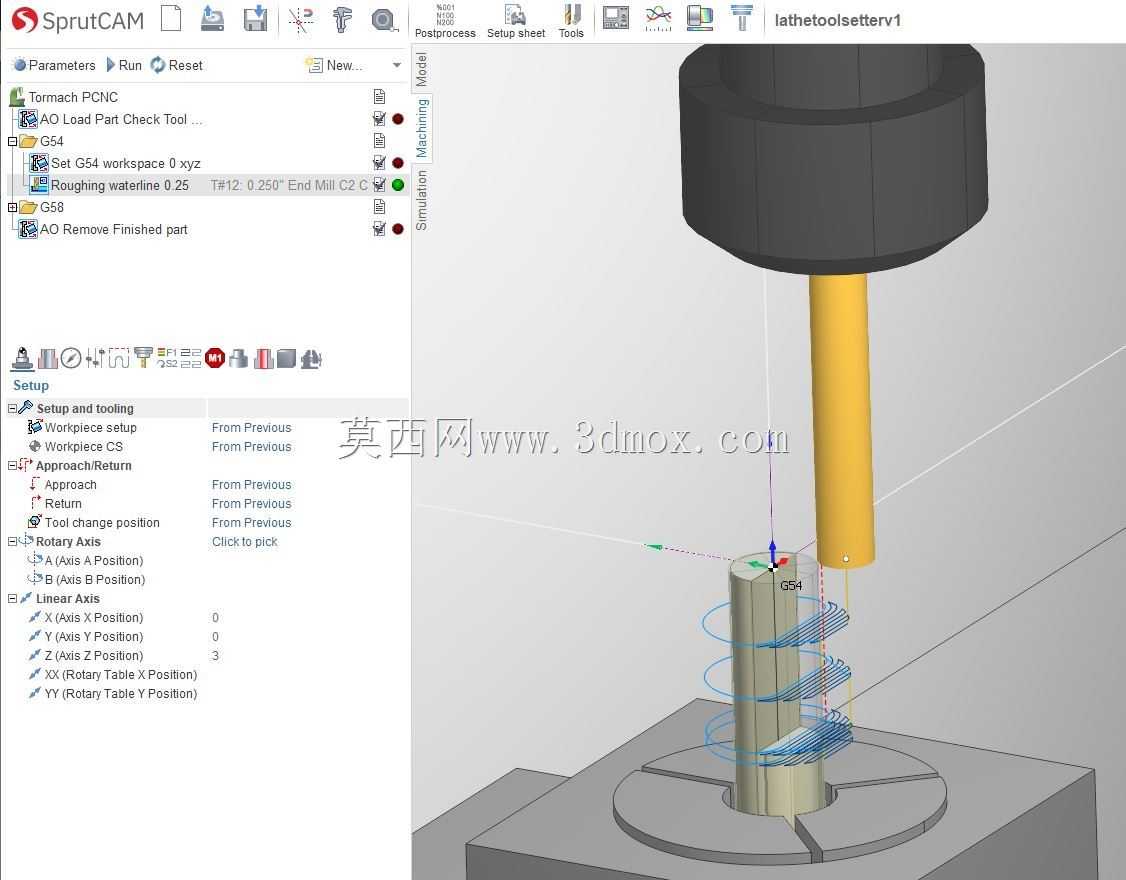

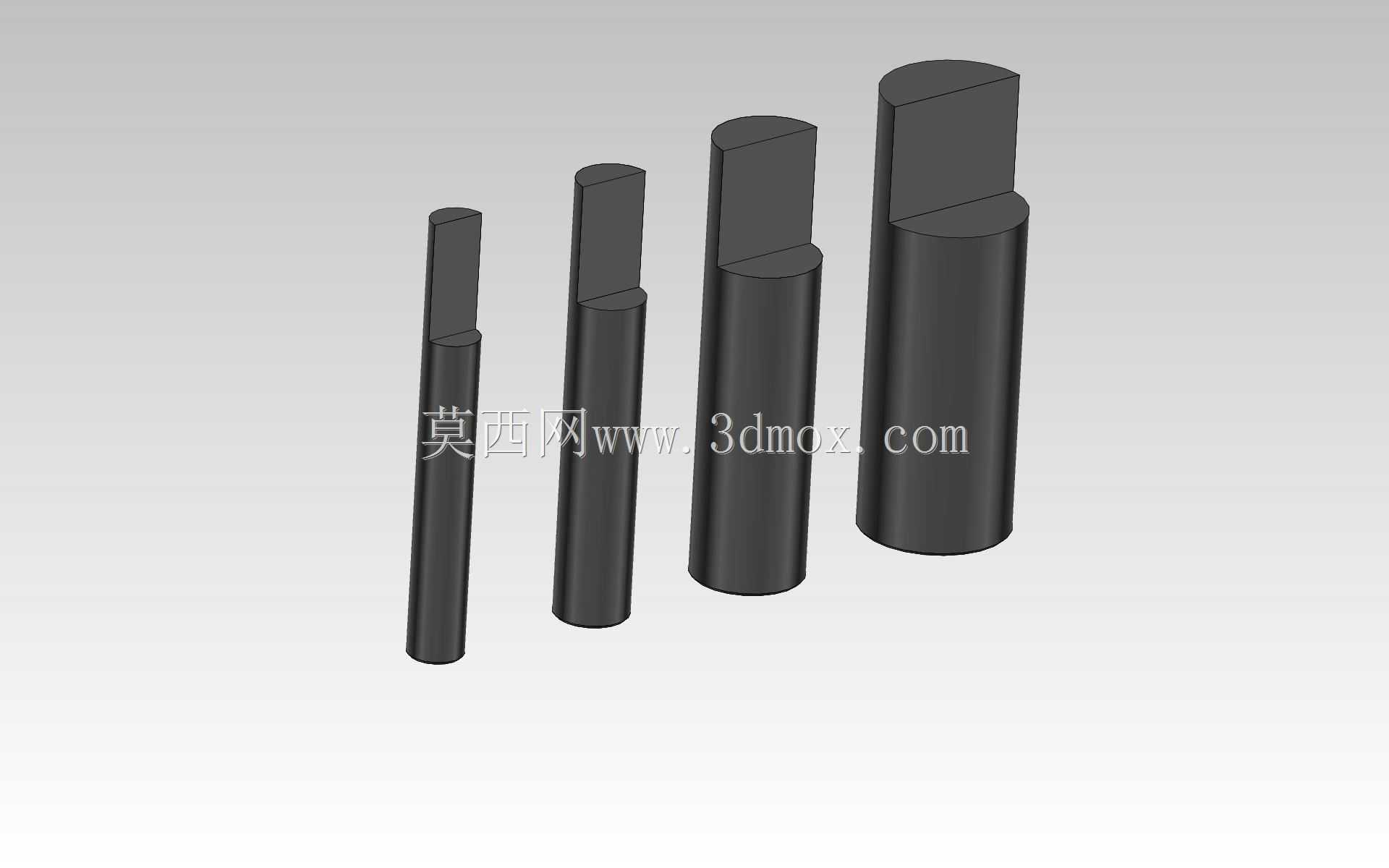

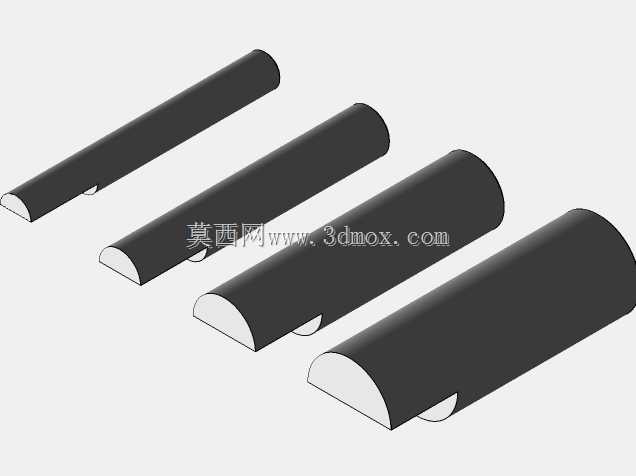

在普通车床、带数显读数头的数控车床日常加工场景中，刀具高度与轴向偏移的校准精度，直接决定单件小批量加工的尺寸合格率，尤其是轴类、套类零件的端面车削、外圆精车工序，若刀尖与主轴回转中心存在高度差，会直接导致端面残留凸台、外圆锥度误差、刀具崩损等问题。这套定位杆件正是针对车床对刀环节的痛点设计，区别于传统靠尾座顶尖目视对刀、塞尺垫高调刀的粗放方式，杆件本体自带经精密机加工的基准平面与定位端面，可直接作为刀具安装的校准基准。整套杆件包含四种不同直径规格，适配不同刀方尺寸的外圆车刀、端面车刀、切断刀的安装校准需求，不同直径的杆身可匹配车床刀架的不同装夹槽位，无需额外加装过渡套即可直接装夹在四方刀架的工位上，装夹后杆身轴线与车床主轴轴线保持严格同轴，杆身上部铣削的平面经过精磨处理，平面度与杆身轴线的平行度控制在微米级公差范围内。使用时，将对应规格的定位杆装夹在刀架工位，移动刀架让待校准车刀的刀尖分别靠合定位杆的基准平面与端面，基准平面对应刀具X、Y方向的高度校准，确保刀尖与主轴中心等高，定位端面对应刀具Z方向的偏移校准，可快速完成多把刀具的工位偏移量设定，大幅缩短换刀后的对刀耗时，尤其适合多品种小批量生产的加工车间，能有效减少对刀试切产生的材料浪费。设计阶段充分考虑了车间现场的使用工况，杆身采用圆柱主体搭配上部铣扁的结构，既保证了装夹时的圆柱面定位精度，铣出的平面又能提供稳定的靠合基准，避免圆柱面靠刀时的打滑、对线误差；不同长度的规格对应不同刀架的悬伸需求，装夹时杆身伸入刀架的长度满足夹持稳定性要求，不会因靠刀时的接触力产生偏斜，杆身端部的倒角处理也避免了装夹时刮伤刀架装夹孔内壁。长期使用后若基准面出现磨损，只需重新精磨铣扁平面即可恢复精度，无需整体更换，维护成本极低，对于没有配备自动对刀仪的中小型车床来说，是提升对刀效率与加工一致性的实用辅具。
