带动画弹簧与尺寸控制条的双孔手动打孔装置

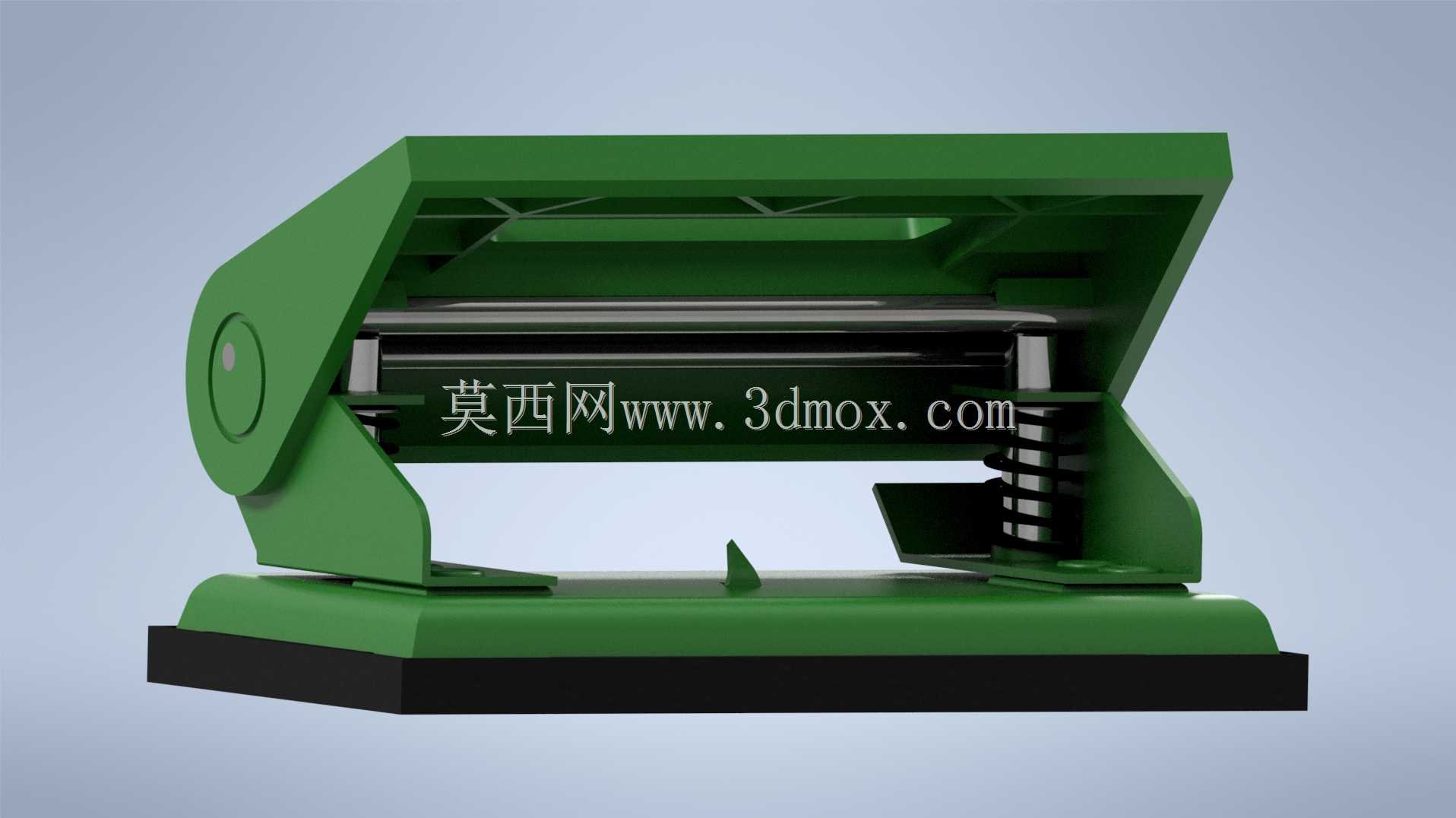

日常办公场景中，纸质文件归档前的打孔装订是高频操作，这款手动双孔打孔装置的结构设计，完全围绕桌面办公的使用需求展开。从实际使用逻辑来看，装置采用经典的杠杆增力结构，上压臂通过铰接支点连接底座，操作人员施加在上部的按压力通过杠杆比放大后，传递到下方的冲孔冲头，仅需较小的手部按压力就能完成标准厚度纸张的冲孔作业，适配常规办公场景下20-30页70g复印纸的打孔需求。

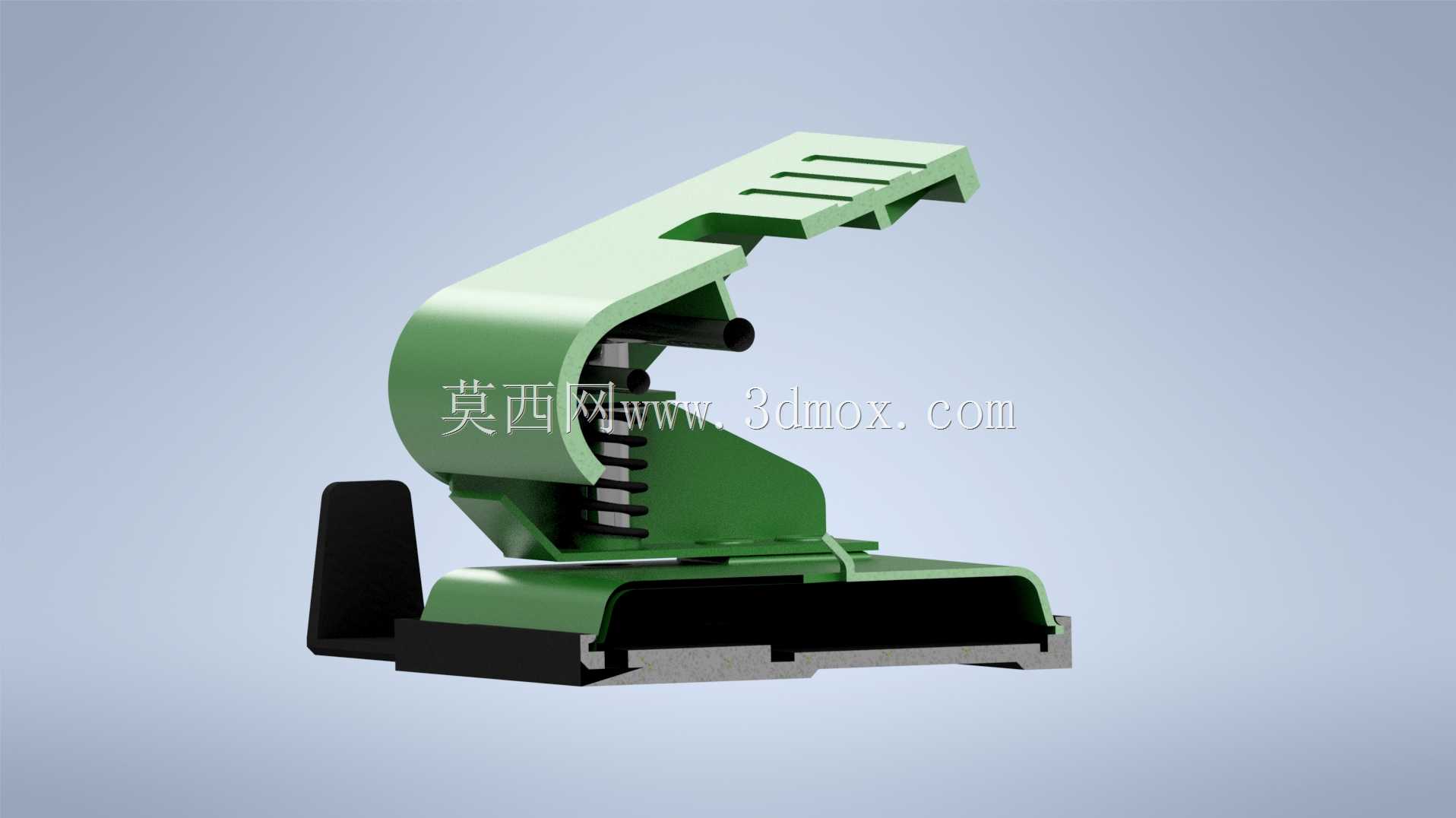

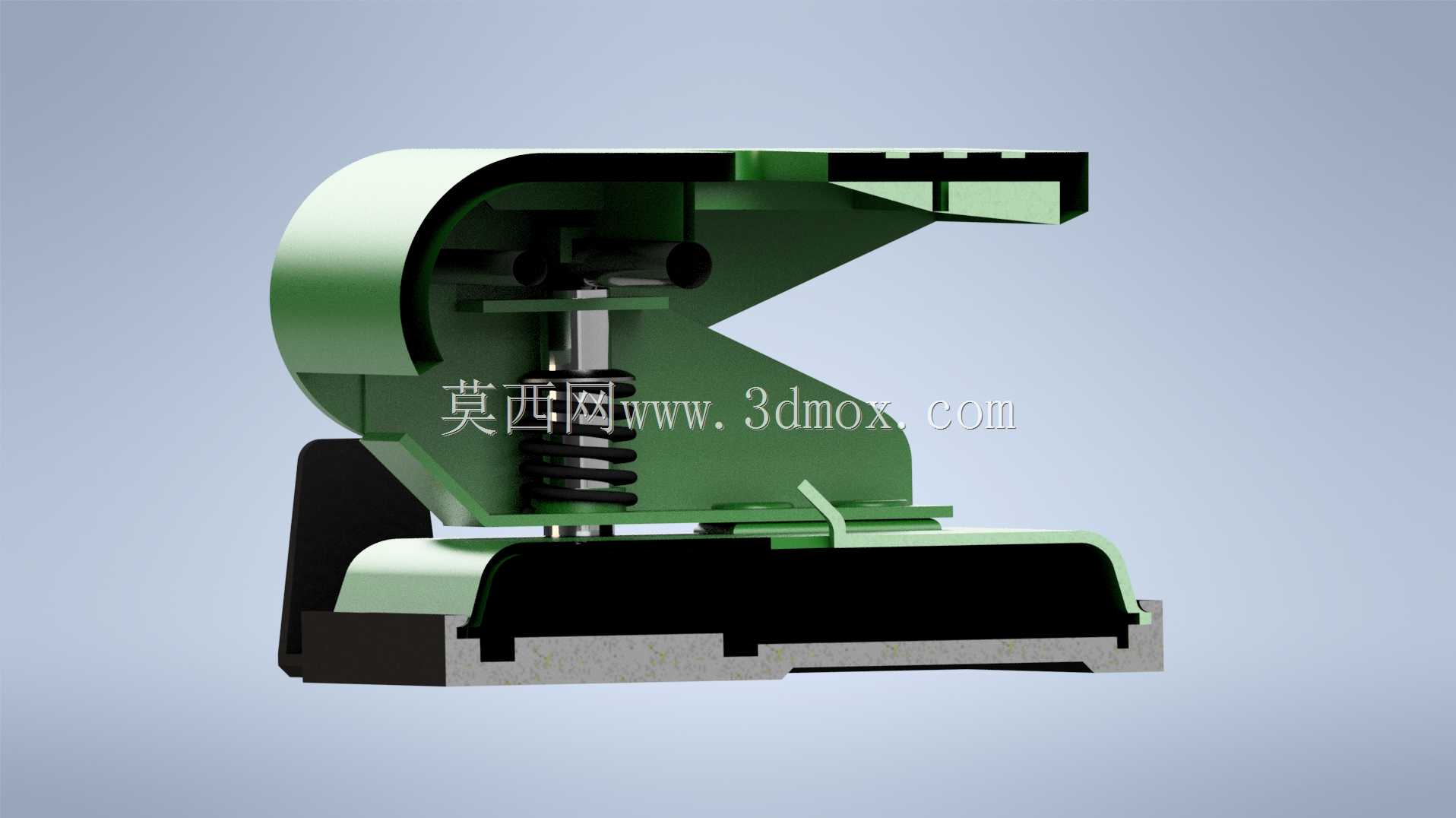

结构设计上，装置内置的动画弹簧是核心复位部件，安装在冲头组件与底座机架之间，当操作人员完成按压打孔动作、松开上压臂后，弹簧的回弹力会带动冲头快速上行复位，同时将上压臂抬升至初始待工作位置，无需手动抬升操作部件，连续作业时的操作流畅度更高。配套的尺寸控制条设置在底座前端，带有明确的定位刻度与可滑动挡块，能够根据纸张规格快速调整定位位置，保证双孔的孔距、孔边距统一符合通用装订标准，避免出现孔位偏移导致的装订错位问题。

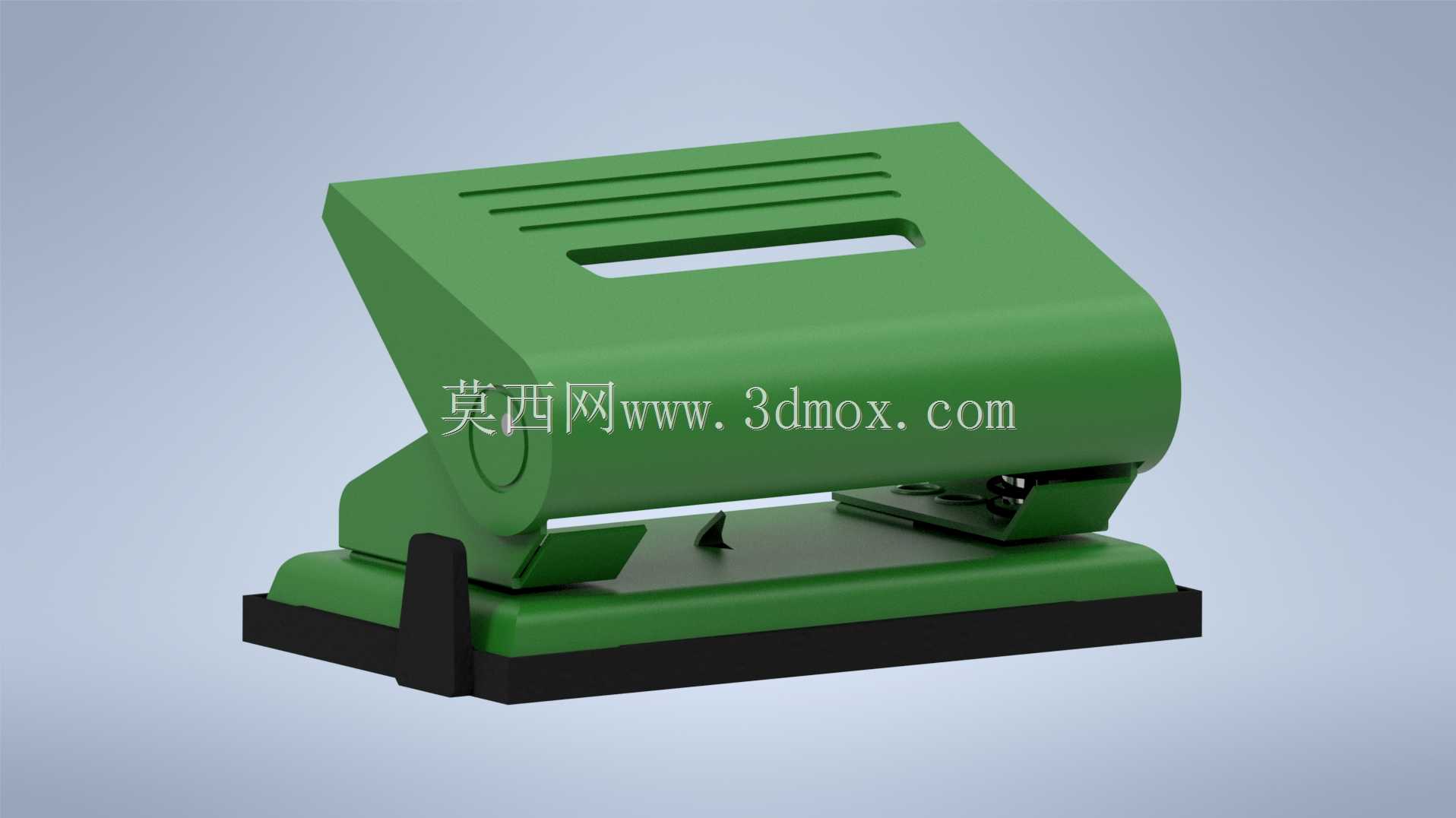

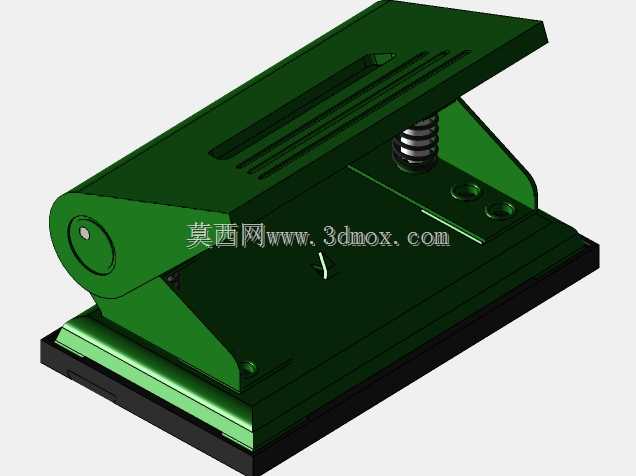

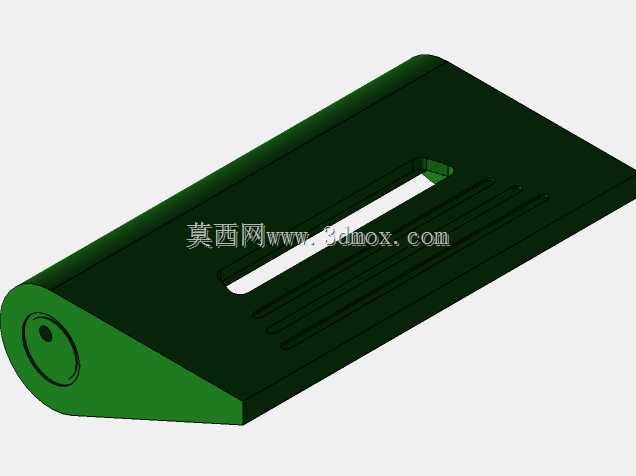

外形与安装边界方面，装置整体采用倾斜式上盖设计，底座为加宽的平底结构，放置在平整办公桌面上时无需额外固定，依靠自身重量就能保持作业稳定性，不会在按压过程中出现滑移。上盖表面开设的长条形镂空槽，一方面可以减轻装置整体重量，另一方面也能作为观察窗口，直观查看内部冲头的运行位置，及时清理冲孔过程中残留的纸屑。冲头下方的底座位置设置有可拆卸的纸屑收纳槽，打孔产生的圆形纸屑会直接落入槽内，定期抽出清理即可，不会污染办公桌面。

从建模实现的角度来看，该结构的运动仿真重点在于杠杆铰接副的运动约束、弹簧的柔性动画参数设置，以及尺寸控制条的滑动限位约束，所有运动部件的行程都经过实际工况校核，按压过程中不会出现部件干涉，冲头的下行行程刚好满足穿透标准厚度纸张的需求，不会过度下行碰撞底座造成冲头磨损。整体外壳采用圆弧过渡设计，没有尖锐棱角，日常使用时不会划伤操作人员手部，底座底部预留的防滑垫安装位，可以粘贴橡胶防滑垫进一步提升放置稳定性，适配光滑玻璃桌面、烤漆桌面等不同办公台面的使用场景。
