多工位回转式精密定位夹持工装

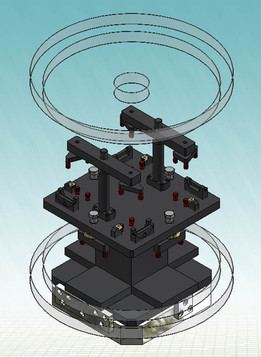

这款回转式夹持工装主要应用于批量零件的多工序加工场景，可适配立式加工中心、数控磨床等设备的自动化上下料配套，在汽车零部件、精密液压元件的小中型异形件加工环节，能通过单次装夹完成多面铣削、钻孔、攻丝等工序的定位切换，减少重复装夹带来的形位公差累积。从结构布局来看，工装主体采用箱式基座设计，底部预留标准槽型安装孔，可直接固定在机床工作台的T型槽上，安装边界适配常规400-600mm行程的加工工作台面，整体重心集中在基座下部，回转过程中不会出现偏载晃动。顶部的回转驱动单元采用标准法兰接口连接，可匹配伺服电机或者回转油缸作为动力源，驱动整个夹持主体做360度分度回转，分度精度可控制在0.02mm以内，满足精密加工的定位要求。周向布置的多组夹持单元采用模块化设计，每个夹持点都配备独立的压紧杠杆与侧向定位块，针对异形零件的不同支撑面做了仿形贴合设计，装夹时可先通过侧向定位块完成零件的粗定位，再通过杠杆式压头从零件上方和侧方同步压紧，避免加工过程中因切削力导致的零件位移。设计过程中充分考虑了排屑需求，夹持单元之间预留了足够的排屑间隙，基座表面做了倾斜导屑面，加工产生的铁屑和切削液可顺着导屑面自然滑落，不会堆积在夹持机构内部影响定位精度。同时每个夹持模块都做了快拆设计，当需要适配不同规格的零件时，只需更换对应位置的定位块与压头，无需整体拆卸工装基座，大幅缩短换型调试时间。气路或油路的走线全部集成在工装主体内部，通过顶部的回转接头统一连接外部动力源，外部没有裸露的管线，回转过程中不会出现管线缠绕干涉的问题。周向的环形防护结构可在加工过程中阻挡飞溅的铁屑，避免铁屑进入回转配合面造成机构磨损，延长工装的维护周期。每个夹持单元的压紧行程都做了限位设计，可根据零件的实际装夹高度调整压头的伸出量，适配不同厚度的零件装夹需求，装夹力可通过外部动力源的压力参数调整，避免薄壁零件装夹变形。
