压力容器侧端法兰连接承压部件结构

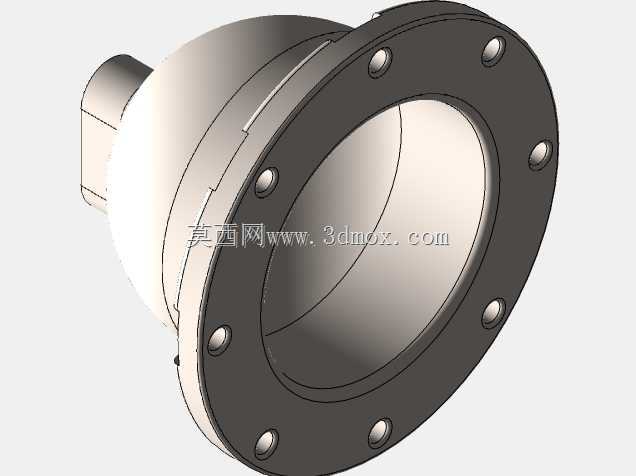

该承压部件多用于中小型压力容器的侧端介质通路接驳场景，常见于化工流体存储、小型工业换热机组、车间集中供气储配单元的侧装接口位置，承担容器腔体与外部工艺管道的连通、密封以及承压载荷传递作用，区别于容器端部的主法兰接口，这类侧接部件需要兼顾腔体侧壁的焊接适配性与外部管路的快装/法兰装接需求，避免在容器壁板上直接开设大口径开孔造成的应力集中问题。从结构设计逻辑来看，部件主体采用变径回转体构型，大端为带均布螺栓孔的法兰连接面，法兰端面预留有密封垫片的压合限位区域，螺栓孔采用沉孔设计，既可以避免螺栓头外露造成的外部磕碰损伤，也能保证法兰连接面的平面度公差，降低密封失效风险；小端为外伸的接口段，根据实际工艺需求做了双开口修正，可同时适配两路不同通径的工艺管线接驳，无需在侧端额外加装分流三通，减少管路系统的密封节点数量。部件的过渡段采用平滑圆弧过渡设计，所有锐角位置均做了圆角处理，一方面适配铸造成型的工艺要求，避免铸件冷却过程中在尖角位置产生应力裂纹、缩孔等成型缺陷，另一方面也能降低介质在腔体内部流动时的局部湍流阻力，减少含杂质介质对构件内壁的冲蚀磨损。机加工面的粗糙度控制匹配实际承压工况，法兰密封面的加工精度满足中低压工况下的静密封要求，非加工面保留铸件自然表面并做去毛刺处理，避免安装过程中造成操作人员划伤，也减少外部锈蚀的附着点位。安装边界方面，大端法兰的螺栓孔分布圆直径、法兰厚度均匹配对应压力等级的容器侧壁开孔补强尺寸，安装时大端与容器侧壁的补强圈焊接固定，焊接坡口预设在法兰与容器壁贴合的内侧位置，保证焊接熔深满足承压强度要求；小端接口的外伸长度控制在合理范围，既预留足够的管路安装操作空间，也避免外伸过长造成的附加弯矩载荷，防止长期运行过程中接口根部出现疲劳开裂。构件整体的壁厚分布经过承压载荷校核，法兰位置的壁厚大于过渡段壁厚，匹配螺栓预紧力作用下的局部压应力承载需求，过渡段的壁厚均匀变化，避免截面突变造成的应力集中，可适配常规水、压缩空气、低腐蚀性化工介质的输送工况，不锈钢材质选型也能满足多数洁净流体、弱腐蚀介质的使用要求。
