BT50数控刀柄锥柄结构三维设计

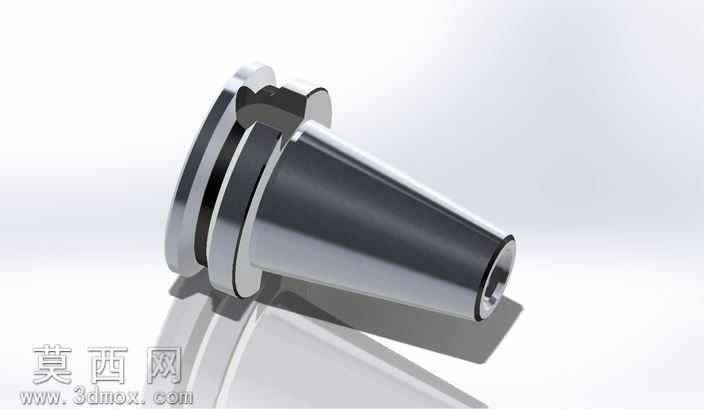

本作品为BT50规格数控刀柄锥柄部分的三维参数化设计模型，建模过程严格遵循数控刀具刀柄的行业通用标准，以SolidWorks为核心建模工具完成全流程构建。建模初期首先梳理BT系列刀柄的核心尺寸参数，以7:24锥度的锥面作为核心基准特征，通过旋转凸台命令生成锥柄主体基础结构，保证锥面的角度公差与同轴度符合机床主轴装夹的精度要求。后续针对法兰端的拉钉卡槽、传动键槽、定位凸台等细节结构，采用拉伸切除、倒角、圆角等特征命令逐步构建，每一处特征的尺寸都匹配实际BT50刀柄的装夹适配要求，确保模型可直接用于后续的装配验证、干涉检查工作。材质渲染阶段，为还原金属加工配件的真实质感，为模型赋予硬质合金结构钢材质，调整材质的反射率、粗糙度参数，模拟高速钢刀柄经过精磨加工后的金属光泽，同时添加环境光影与软阴影效果，通过渲染输出清晰展示锥柄的锥面光洁度、法兰端的结构层次，让模型呈现出接近工业实物的视觉效果。结构设计上重点还原了BT50刀柄的核心装夹逻辑：7:24锥面承担主轴定位与径向支撑作用，法兰端的卡槽结构用于配合主轴拉爪实现拉紧固定，键槽结构用于传递加工扭矩，避免刀具高速旋转时出现打滑问题，各部分结构的壁厚、过渡圆角都经过合理性校验，既保证结构强度满足数控加工的重载切削需求，也避免应力集中导致的刀柄断裂风险。设计过程中以实际加工场景的使用需求为核心导向，摒弃冗余的装饰性结构，所有特征都服务于刀柄的装夹、传动、定位功能，模型的参数化特征支持后续快速修改规格，可拓展为不同长度、不同装夹端的BT50系列刀柄模型，也可用于数控加工教学演示、机床主轴装配仿真、刀具系统选型参考等场景，为数控加工相关的设计、教学工作提供精准的三维模型支撑。
