全尺寸系列内六角圆柱头螺钉设计

在各类机械装配场景中，内六角螺钉是应用覆盖范围极广的紧固连接件，从精密仪器内部的小型构件锁紧，到重型设备的机架拼接、工装夹具的模块固定，都能见到这类紧固件的身影。不同于外六角螺钉需要预留足够的扳手操作空间，内六角螺钉的驱动结构设置在头部端面，仅需匹配对应规格的内六角扳手即可完成装拆，在沉孔安装、狭小空间装配的工况下优势尤为明显，能有效避免外部突出结构带来的干涉风险，也能让装配后的构件表面保持平整，适配对外形平整度有要求的设备外装面、滑动导轨副旁侧等特殊安装位置。

本次设计的内六角螺钉覆盖M5至M20的常用公制螺纹规格，同时匹配多档长度配置，可满足不同厚度连接件的锁紧需求。设计过程中严格遵循通用紧固件的受力特性，头部采用圆柱头结构，头部直径与螺纹公称直径保持标准比例关系，保证拧紧时头部承压面有足够的接触面积，避免锁紧压力过大压伤被连接件表面；杆部尺寸与螺纹段长度做了梯度匹配，针对不同长度规格区分全螺纹与半螺纹结构，当被连接件总厚度较大时，半螺纹结构的光杆段可穿过被连接件的光孔，让螺纹段完全啮合入下方的螺纹孔，减少螺纹副的受力剪切风险，提升连接可靠性。

从安装边界来看，设计时充分考虑了实际装配的操作空间，内六角驱动槽的深度与对边尺寸严格匹配对应规格的扳手尺寸，既保证扳手插入后有足够的咬合深度，不会在大扭矩拧紧时出现滑牙、崩角问题，也不会因为槽深过大削弱头部的结构强度。螺钉末端采用倒角处理，装配时可顺利导入螺纹孔，避免螺纹起始段错牙导致的装配卡顿、螺纹损伤问题。不同长度规格的螺钉可适配从薄板件叠装到厚板机架连接的各类场景，比如在自动化设备的铝型材框架搭建中，可选择对应长度的螺钉配合T型螺母完成型材拼接；在模具的模板锁紧工序中，大规格的内六角螺钉可提供足够的预紧力，承受注塑、冲压过程中的交变载荷，避免模板开合过程中出现连接松动。

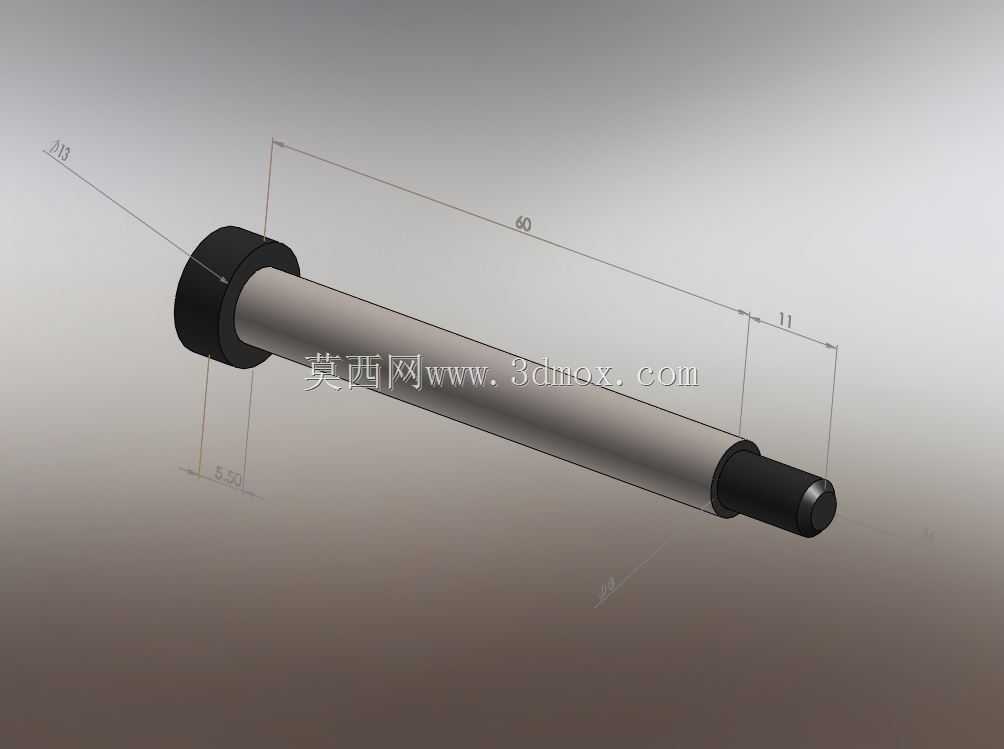

建模过程中对螺纹段做了符合工程实际的简化处理，既保证三维装配时的干涉检查准确性，也能清晰呈现螺纹的啮合状态，头部的内六角槽、末端倒角、杆部与头部的过渡圆角都做了精确还原，过渡圆角的设置可有效降低螺钉头部与杆部衔接位置的应力集中，在承受冲击载荷、交变载荷时减少断裂风险，适配振动工况下的设备紧固需求。
