多构型M5内六角紧定螺钉三维设计

在各类机械装配场景里，紧定螺钉的作用从来都不是被忽略的小配角，尤其是M5规格的紧定螺钉，广泛出现在小型传动机构、精密仪器调节、工装夹具定位、电子设备模组固定等场景中，用来限制轴与轮毂、滑块与导轨、调节件与基座之间的相对位移，靠端部顶紧接触面传递扭矩或者锁止位置，不需要配套螺母，直接拧入被连接件的内螺纹孔即可完成安装，占用装配空间极小。

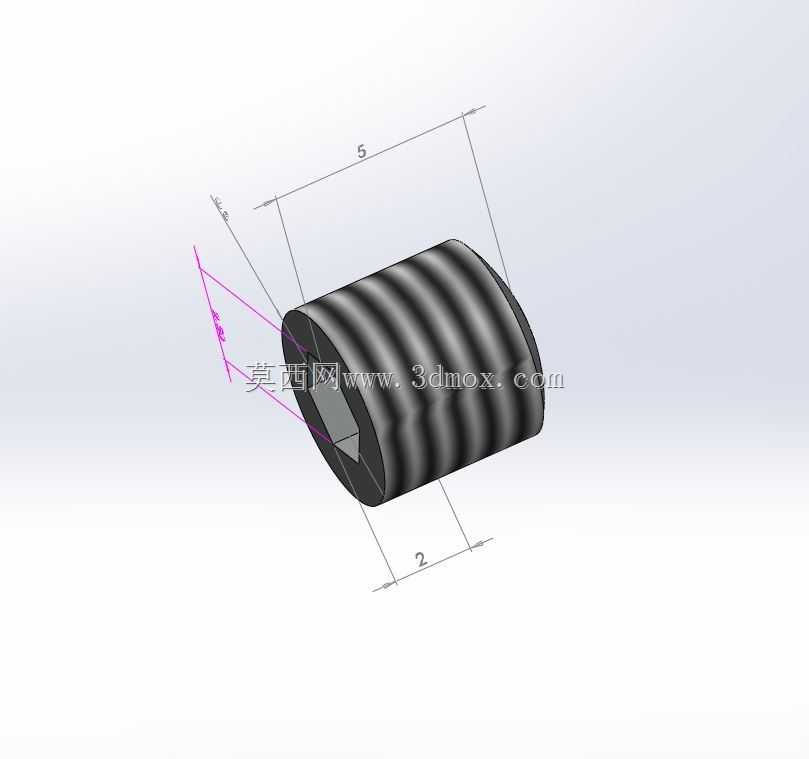

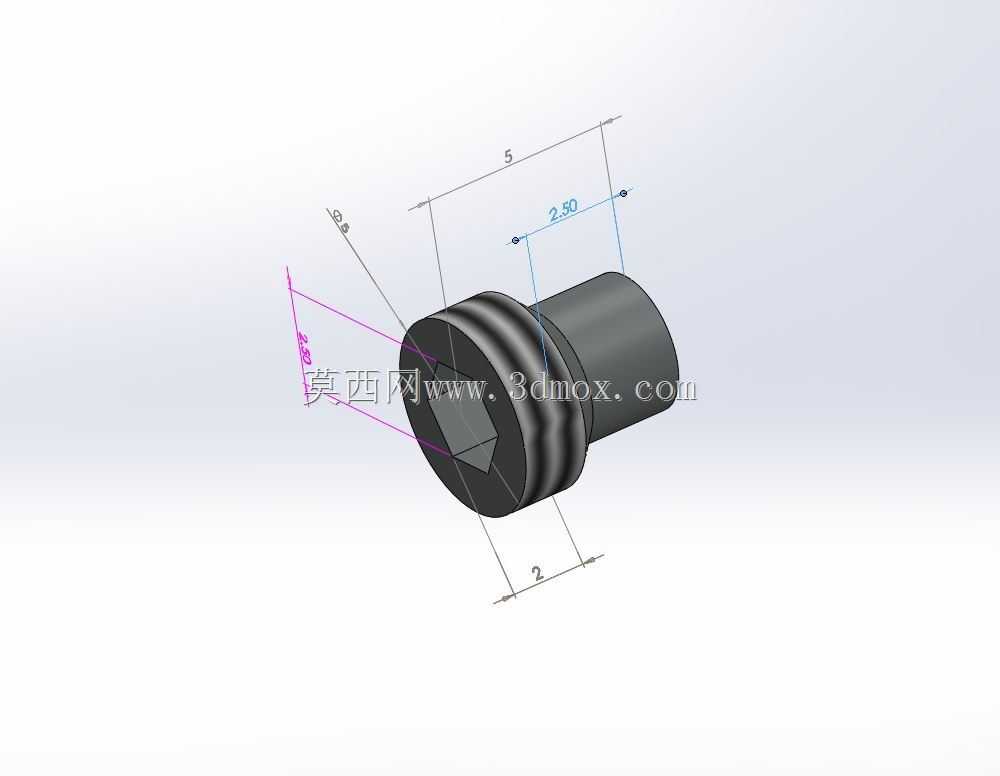

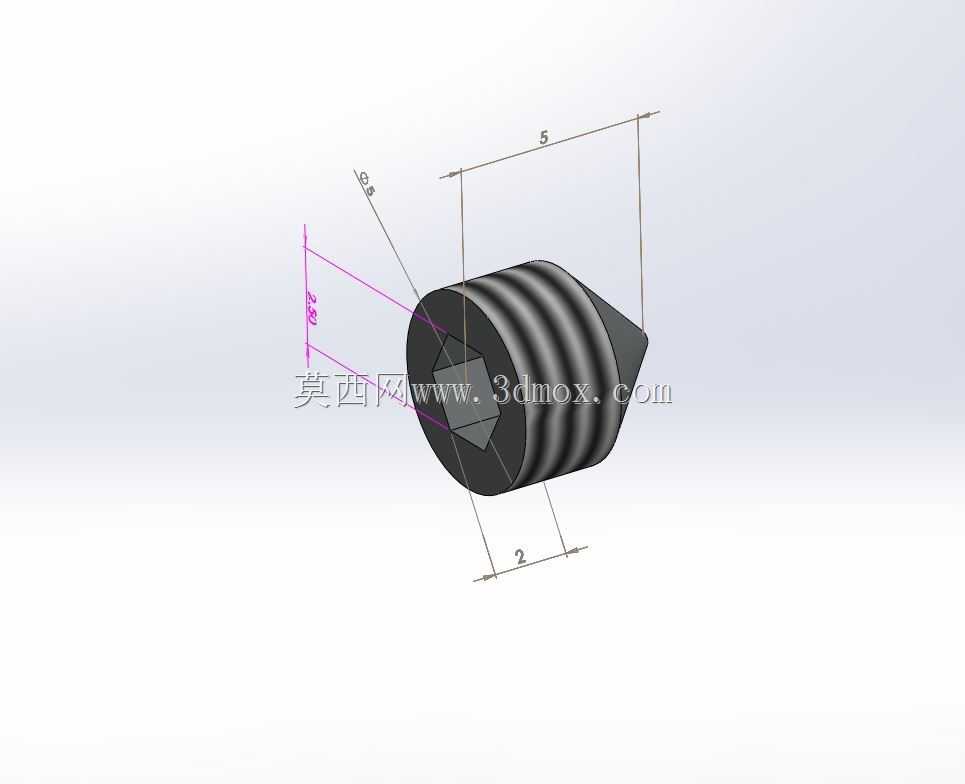

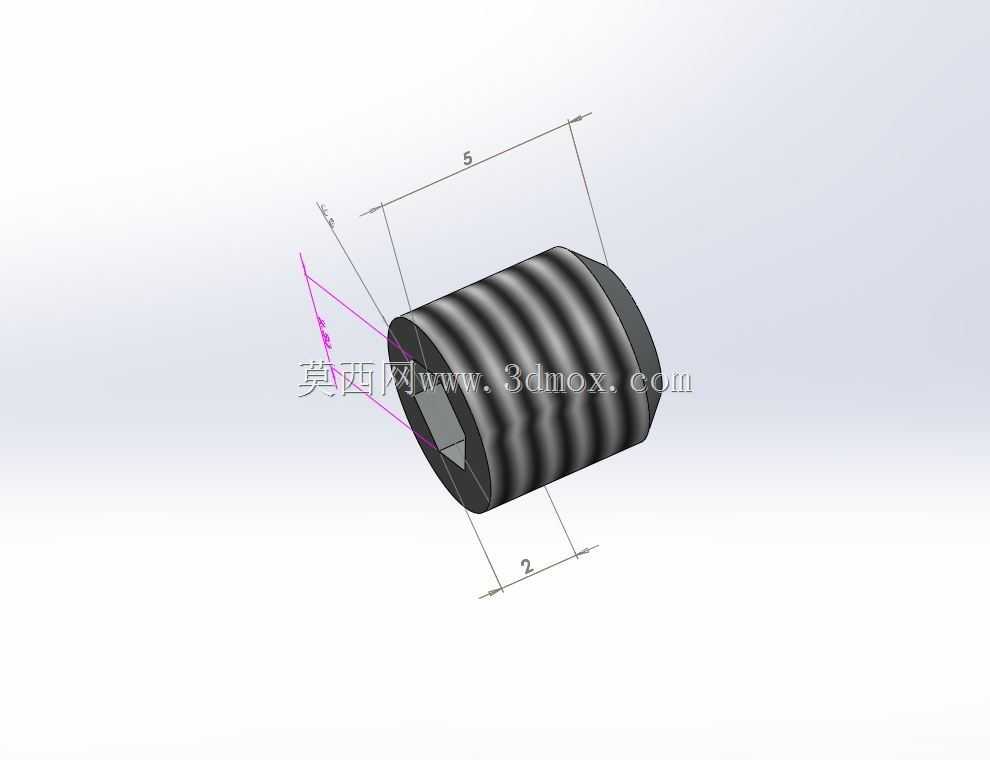

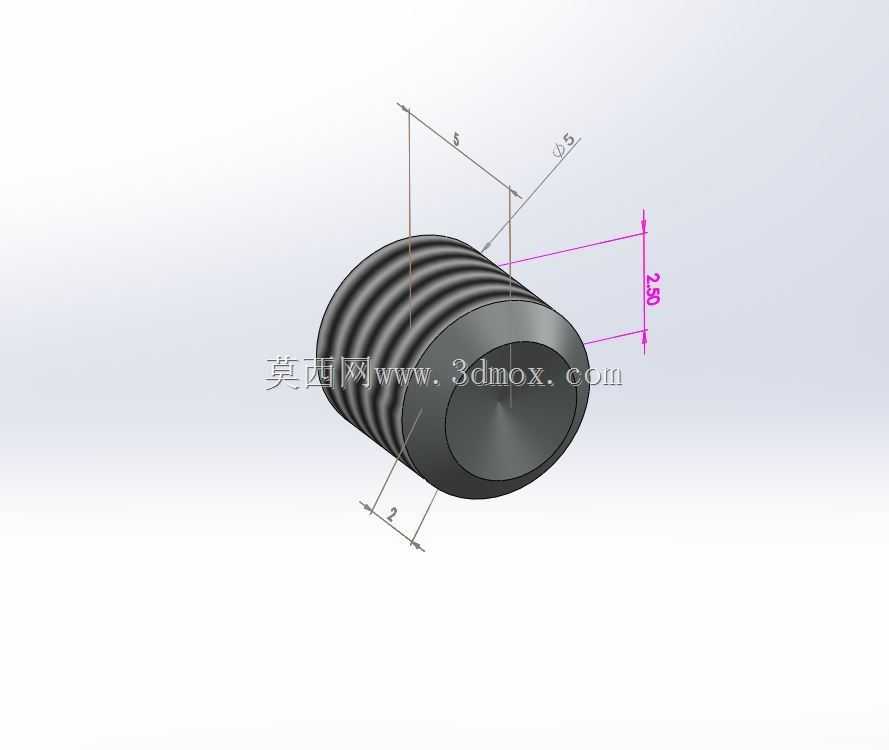

这次设计的M5紧定螺钉覆盖了圆顶、平端、全爪、空心、尖端五种常用端部构型，不同端部对应完全不同的使用场景：尖端构型适合在硬度较低的被连接件表面压出定位凹坑，锁止后抗滑移能力强，多用于振动工况下的小型轴类固定；平端构型接触面积大，不会损伤被顶紧的零件表面，适合需要频繁调整位置、顶紧面硬度较高的装配场景，比如导轨滑块的行程限位、调节螺杆的位置锁止；圆顶构型的接触应力分布更均匀，顶紧时不会出现应力集中割伤零件的问题，适合薄壁件、脆性材质零件的顶紧固定；全爪构型的端部带防滑齿，即便被顶紧面存在轻微油污或者表面粗糙度较高，也能提供足够的静摩擦力，避免长期受载后出现松脱；空心构型则专门用于需要穿过导线、定位销的特殊装配场景，在保证锁止强度的同时预留走线或穿销的通道。

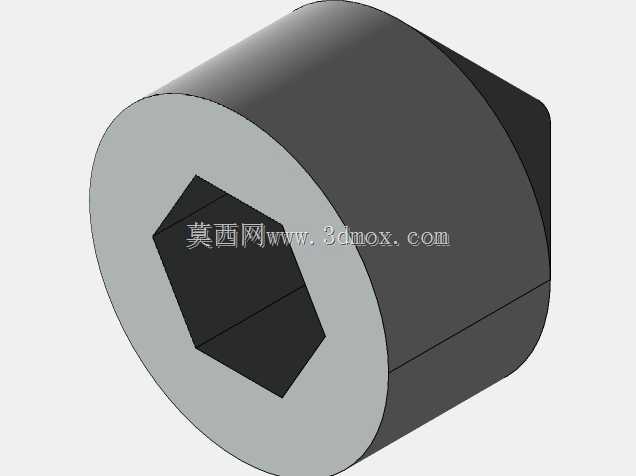

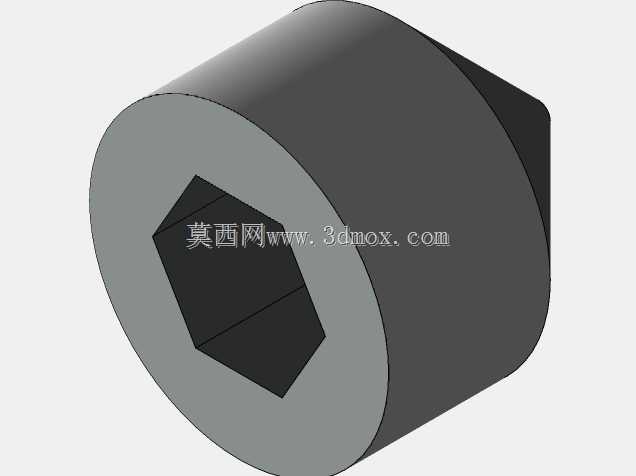

建模过程中严格遵循普通螺纹的基本尺寸规范，螺纹公称直径5mm，螺距匹配粗牙普通螺纹标准，钉身长度按常用规格做了配置化处理，可直接在建模环境下切换不同长度、不同端部的构型，不需要重复建模。内六角驱动孔的尺寸匹配对应规格的内六角扳手，孔深预留足够的扳手啮合长度，避免拧紧时出现扳手滑脱、内孔拧圆的问题，同时控制孔深不会穿透钉身影响结构强度。尺寸边界上，钉身外径严格控制螺纹大径、中径的公差范围，端部的成型尺寸按对应功能做了差异化设计：尖端的锥角采用标准60度，保证顶入时的对中性；平端的端面与钉身轴线垂直度控制在合理公差内，避免顶紧时出现偏载；全爪的齿高、齿形角度经过校核，既保证防滑能力，又不会因为齿过尖导致受力断裂。

实际选型使用时，需要根据被连接件的材质、承受的载荷大小、是否需要频繁拆装调整来选择对应端部的构型，比如在小型同步带轮的轴毂固定场景中，若轴的材质为45钢调质，可选用平端紧定螺钉，顶紧在轴上加工的定位凹坑内，既保证足够的锁止力，又不会在轴表面留下过深的压痕影响后续拆装；若被固定的是铝质传动件，可选用圆端构型，避免顶紧应力过大导致铝件局部变形；在有持续振动的工况下，配合螺纹胶使用全爪构型，可大幅降低松脱风险。建模时所有构型的螺纹起始位置、退刀结构都做了统一规范，导出的模型可直接用于装配干涉检查、装配工艺模拟，不需要额外修整螺纹收尾的结构，能直接对接后续的工程图生成、数控加工编程环节，减少设计人员重复绘制标准件的工作量。
