多构型M4内六角紧定螺钉参数化设计

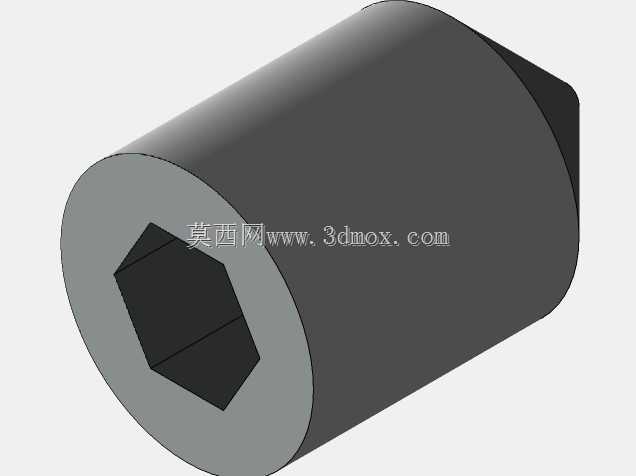

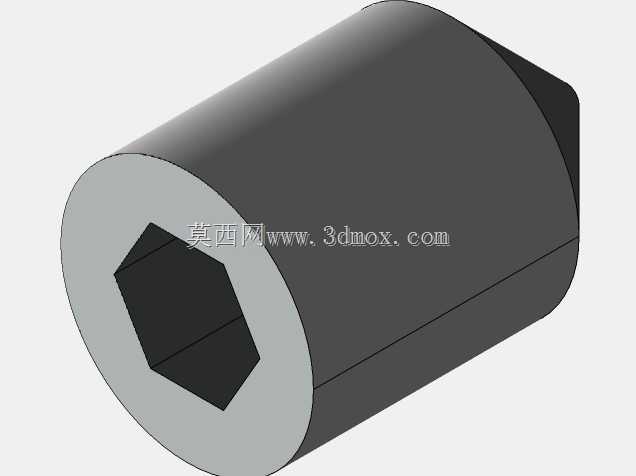

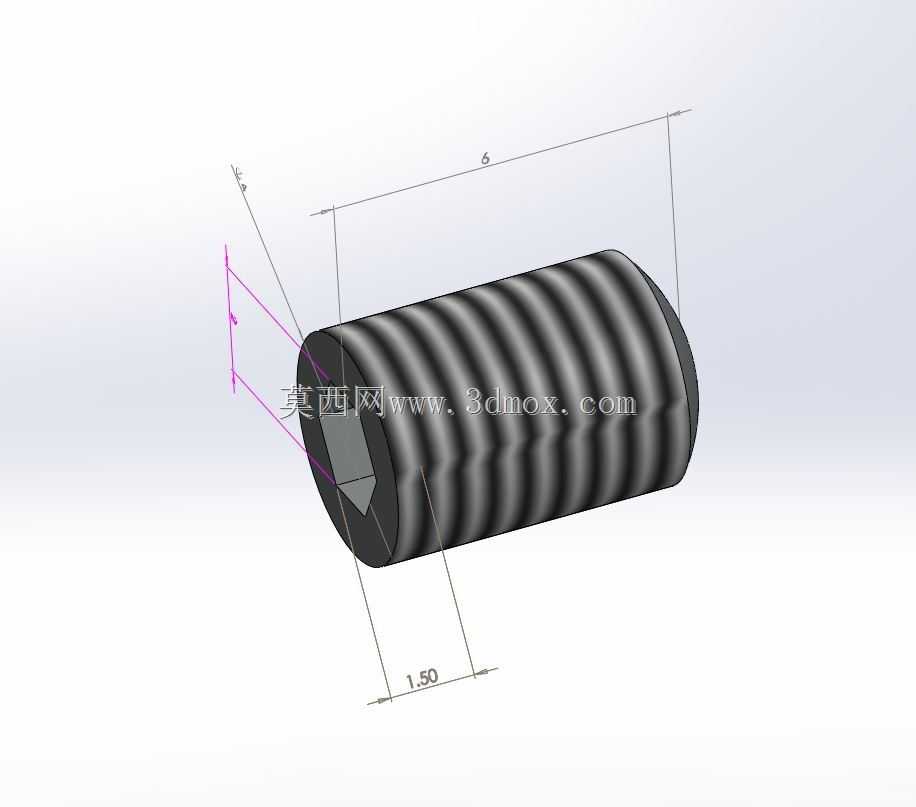

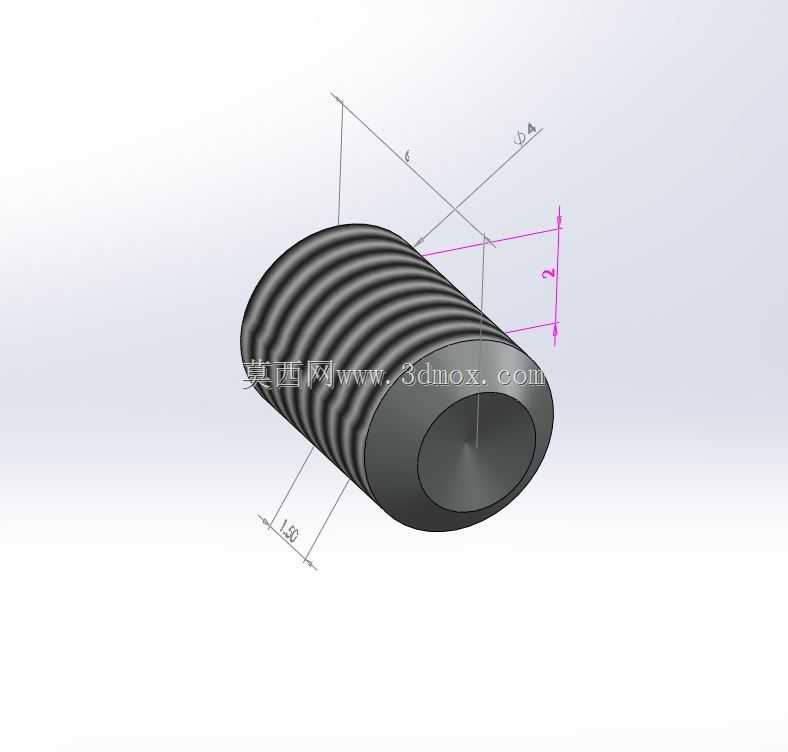

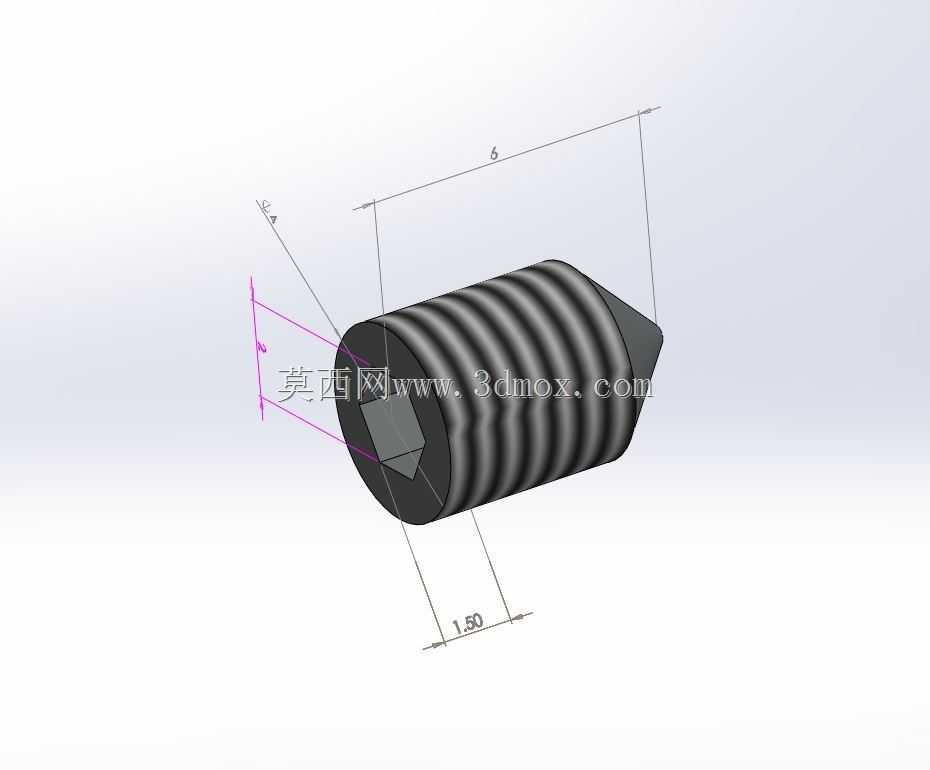

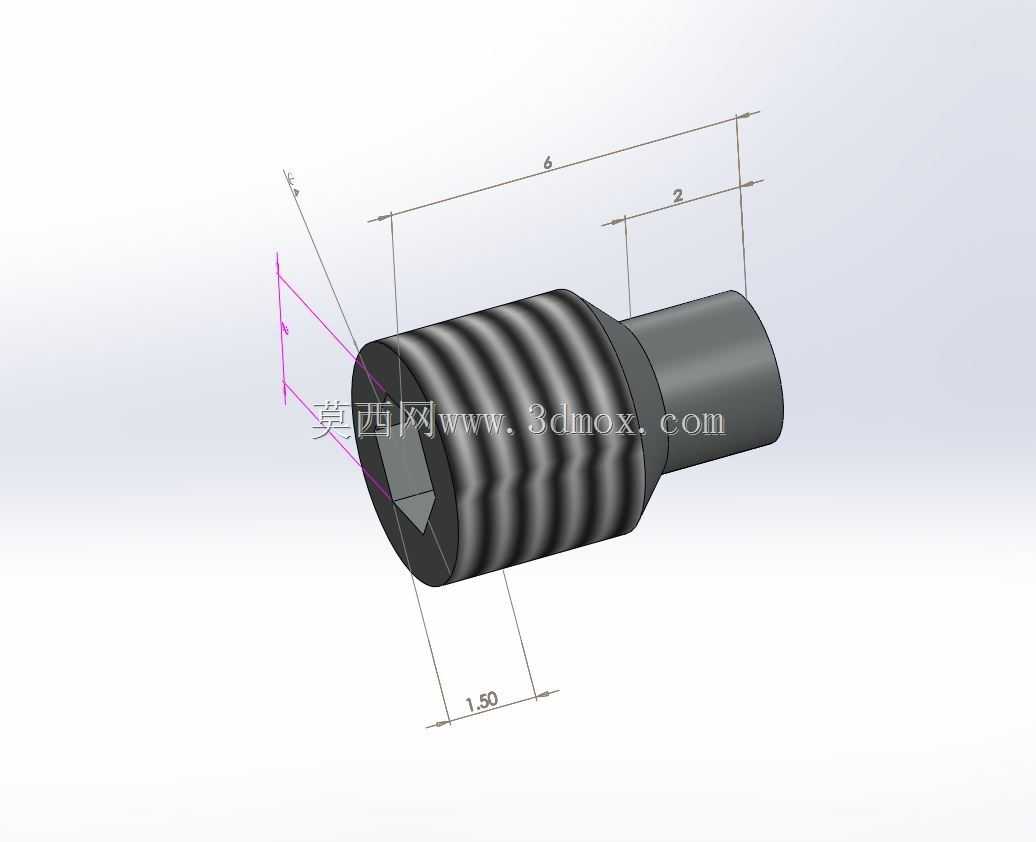

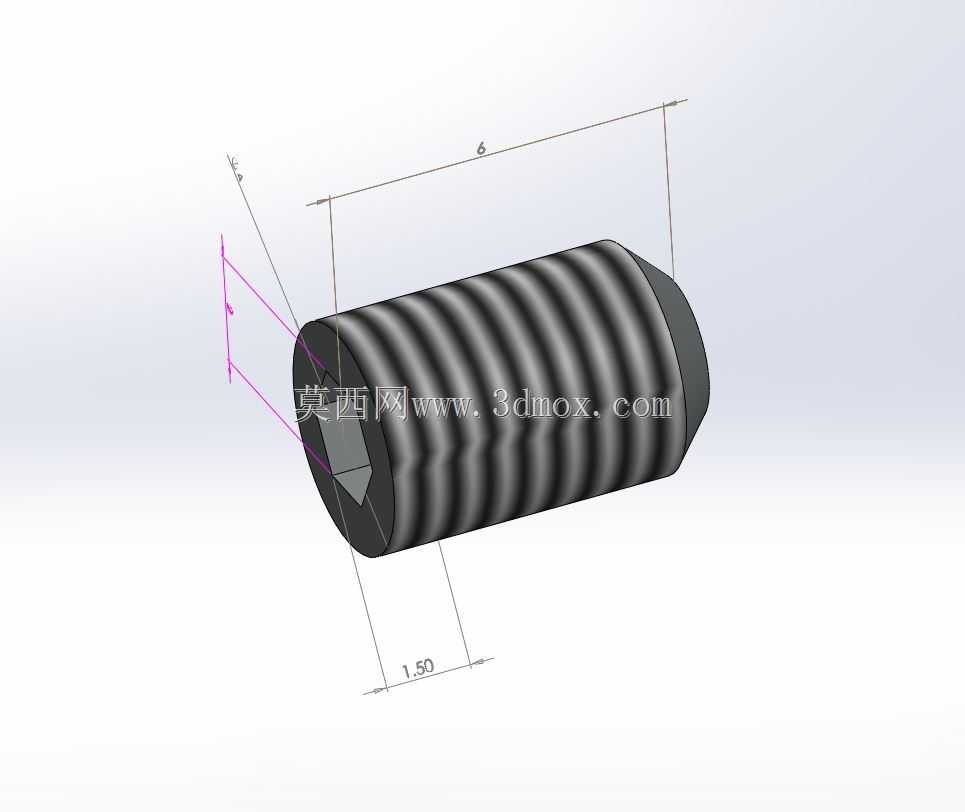

在各类机械装配场景中，紧定螺钉作为不依赖螺母实现轴向或周向固定的紧固件，应用覆盖从精密电子设备到重型工业装备的多个领域，区别于普通外六角螺栓的贯通连接逻辑，这类螺钉完全拧入被连接件的内螺纹孔中，通过端部抵紧待固定零件的表面实现限位，不会在连接件外侧露出多余结构，对装配空间紧凑、外观平整度有要求的部位适配性极强。本次设计的M4规格紧定螺钉，覆盖圆顶、扁平、全爪形、空心等多种端部构型，可适配不同的抵紧工况：圆顶端部接触应力分布均匀，不会在被顶持零件表面留下较深压痕，适合需要频繁调整位置、避免零件表面损伤的轴类定位场景；扁平端接触面积更大，顶持后抗滑移性能更优，多用于固定轴套、挡圈等需要承受一定轴向载荷的部位；全爪形端部可嵌入被顶持零件的预制浅坑内，抗振防松表现突出，适合存在持续振动的运动机构连接；空心端则可适配带定位销的特殊安装场景，避免顶持过程中与定位结构发生干涉。设计过程中优先遵循螺纹紧固件的通用装配逻辑，螺纹段长度与公称直径的匹配度经过反复校核，确保拧入标准M4螺纹孔后，端部伸出长度可覆盖常规紧定需求，不会出现螺纹啮合长度不足导致的滑牙问题，也不会因螺钉过长导致拧入后端部超出安装边界干涉其他运动部件。从安装边界来看，该款螺钉总长度为6mm，端部最大外径1.5mm，对应的内六角驱动孔尺寸匹配标准M4紧定螺钉的内六角扳手规格，装配时无需定制特殊工具，使用常规公制内六角扳手即可完成拧紧操作，端部的倒角设计也可降低拧入时的螺纹对中难度，减少跨牙拧入导致的螺纹损伤概率。参数化构型的设计思路，可让使用者根据实际装配需求快速切换不同端部形态，无需重新绘制基础螺纹与主体结构，大幅提升非标设备设计过程中的紧固件选型与出图效率，在小型自动化设备的导轨限位、传动机构的轴与轮毂周向固定、工装夹具的零件顶紧等场景中，都能直接调用适配的构型完成装配验证，避免因紧固件选型不当导致的装配干涉、固定失效等问题。
