多配置内六角M10紧定螺钉结构设计

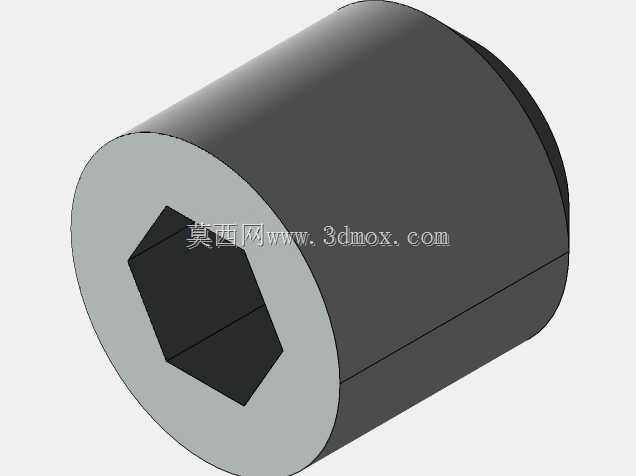

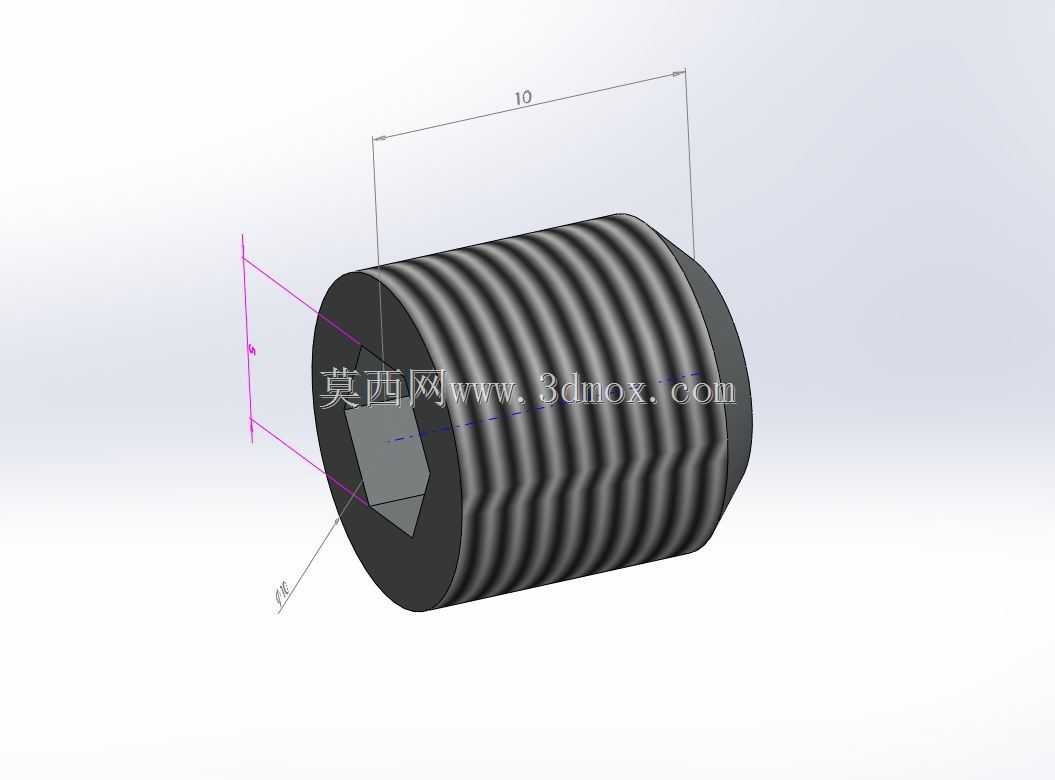

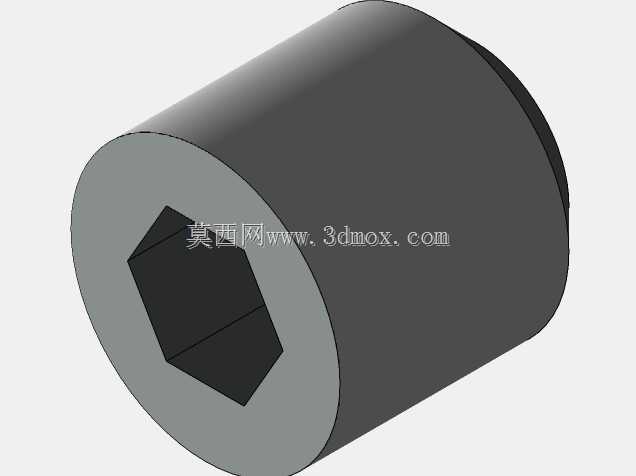

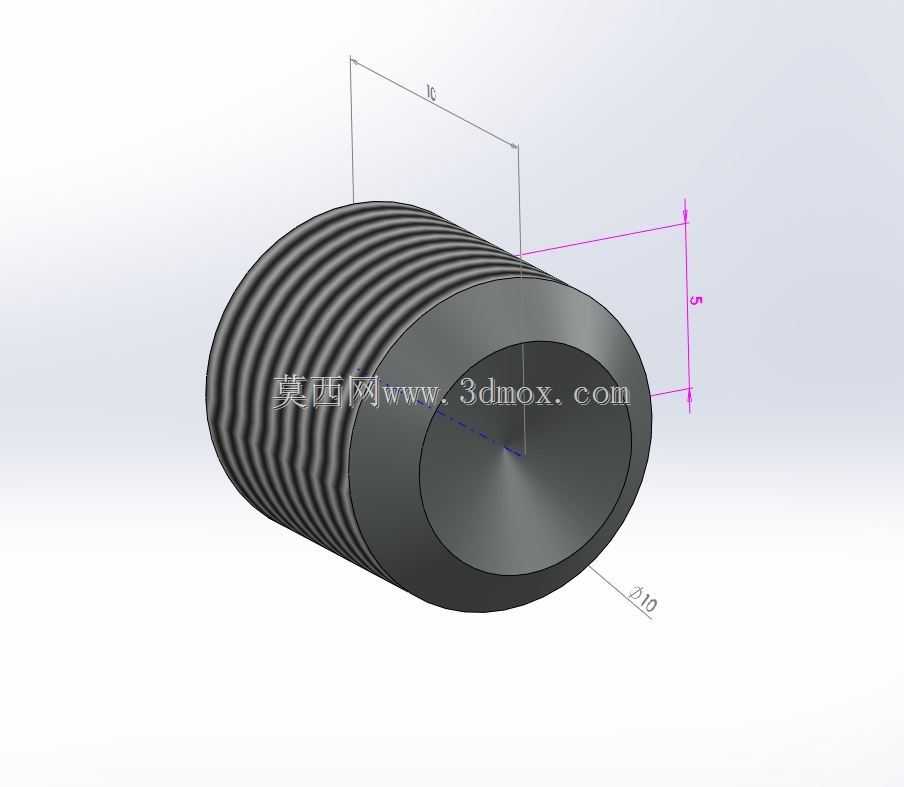

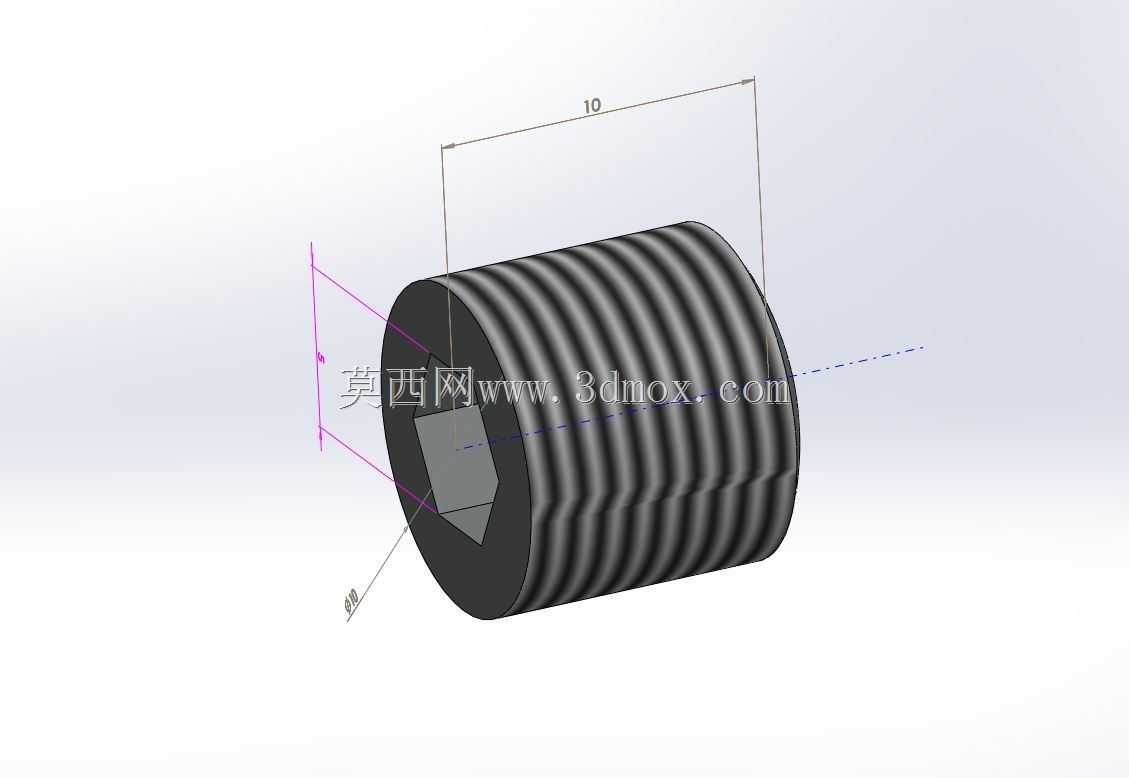

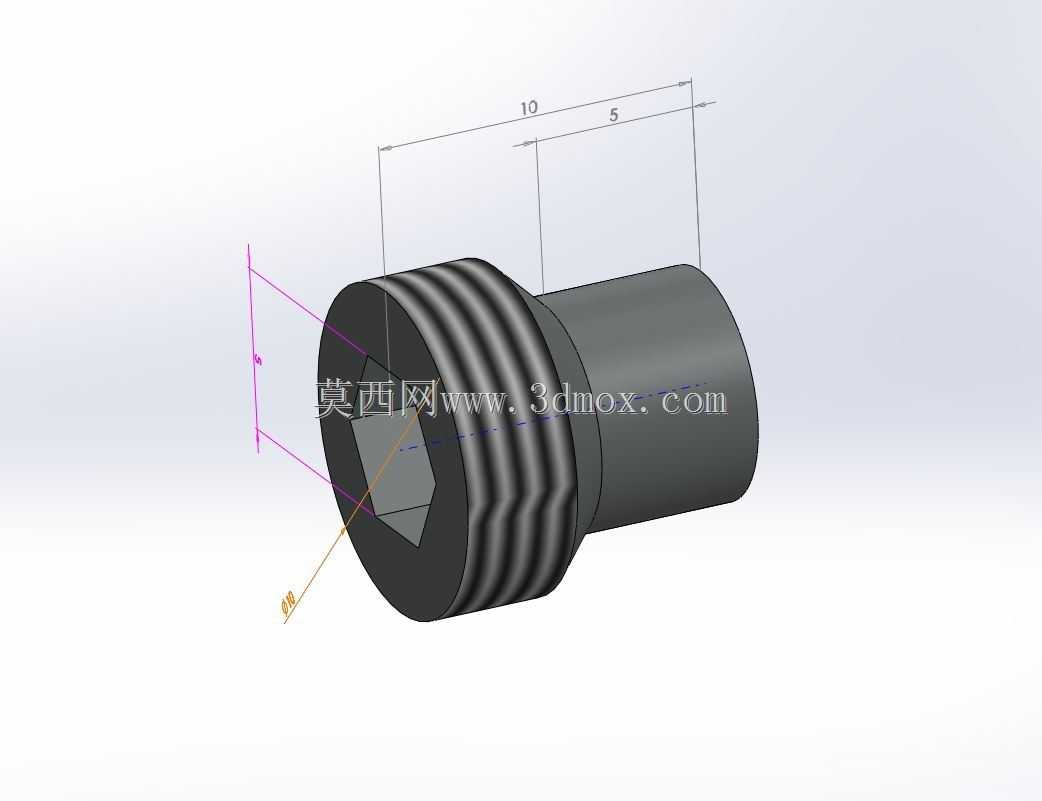

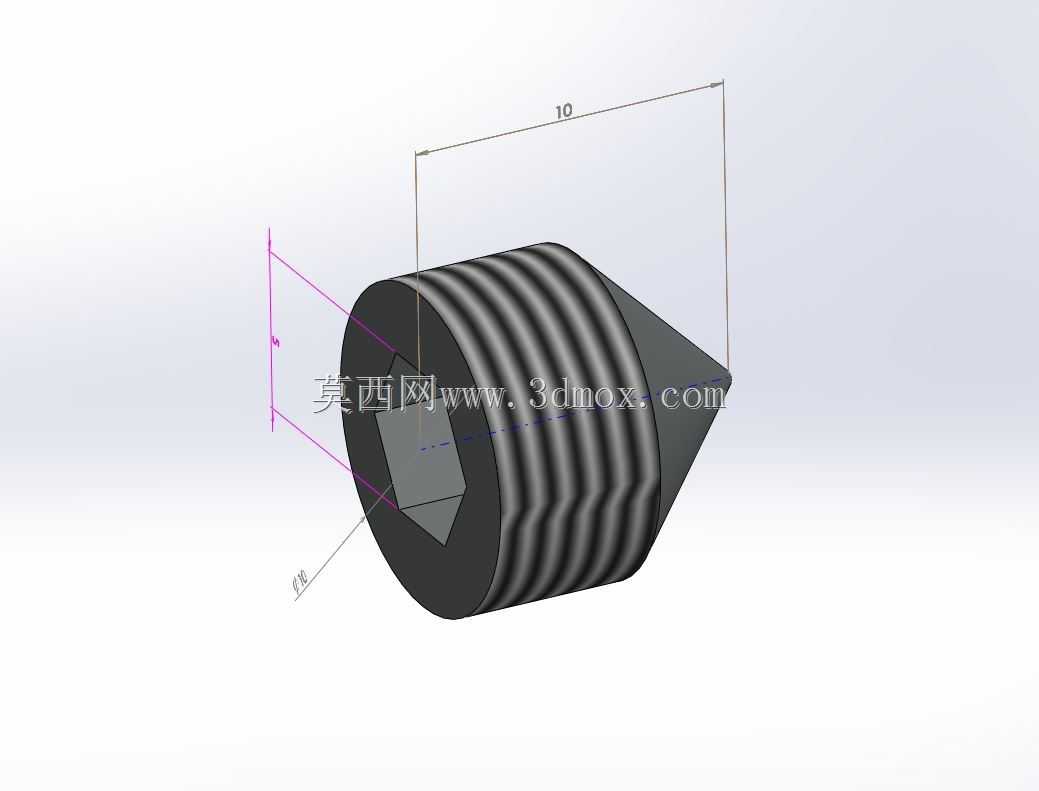

在各类机械装配场景中，紧定螺钉作为固定零部件相对位置的核心紧固件，应用覆盖从普通工装夹具到精密传动机构的诸多环节，这款M10规格的内六角紧定螺钉，针对不同工况的顶紧需求做了多端头配置，能适配多数常规轴类、套类零件的定位锁紧场景。日常设备维护和新品设计选型时，经常会遇到被顶紧件的接触面形态差异：比如固定轴上的齿轮、带轮时，若轴面硬度较高不允许加工凹坑，就需要用平端头的紧定螺钉，靠端面摩擦力实现周向和轴向限位；如果需要嵌入轴面预留的凹坑来提升抗剪切能力，避免载荷波动下螺钉松脱，就可以选用尖端头的配置，尖部能卡入凹坑形成更可靠的机械锁止；针对薄壁套类零件或者需要增大接触面积分散顶紧应力的场景，半球形端头的配置能避免顶紧力集中造成零件局部变形，不会在被紧固件表面压出过深的凹痕影响后续拆装；全爪形端头则适合需要更大静摩擦力的重载传动场景，多爪接触的形式能在同等拧紧力矩下提供更高的抗滑转力矩，中空配置则专门适配需要穿过细杆、或者避让内部油路气路通道的特殊安装位，不用额外加工避让结构就能完成装配。从设计层面看，这款螺钉的螺纹长度控制在10mm，属于短规格紧定螺钉，适配壁厚不大的套类、轮毂类零件安装，不会出现螺纹旋入过长顶到对面零件、或者螺纹啮合长度不足导致锁紧力不够的问题；内六角驱动的形式相比一字槽、十字槽，能承受更大的拧紧力矩，不容易出现槽口打滑拧花的问题，适合空间狭小需要用L型内六角扳手操作的安装位置，装配时的可达性更好。建模过程中针对不同端头的切换做了配置化设计，不用重复绘制螺纹基体部分，只需要切换端头特征就能快速生成不同规格的模型，做装配选型时可以直接调用对应配置，不用单独下载不同型号的文件，能提升装配体的设计效率。实际选型时需要注意，这类紧定螺钉的安装边界要匹配被紧固件的壁厚，螺纹孔的深度要预留至少1.5倍螺距的退刀空间，避免螺钉拧到底后无法顶紧被固定件，同时要根据载荷大小选择对应端头形式，轻载定位选平端即可，重载有冲击的场景优先选带嵌入结构的端头，避免设备运行过程中螺钉松脱造成传动失效。
