手动式小型冲压成型工装结构设计

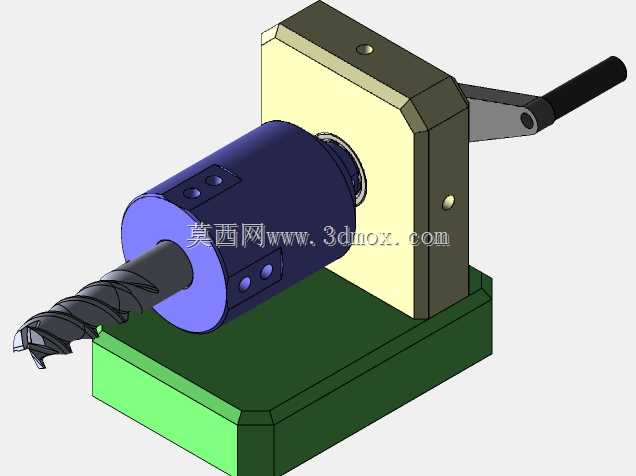

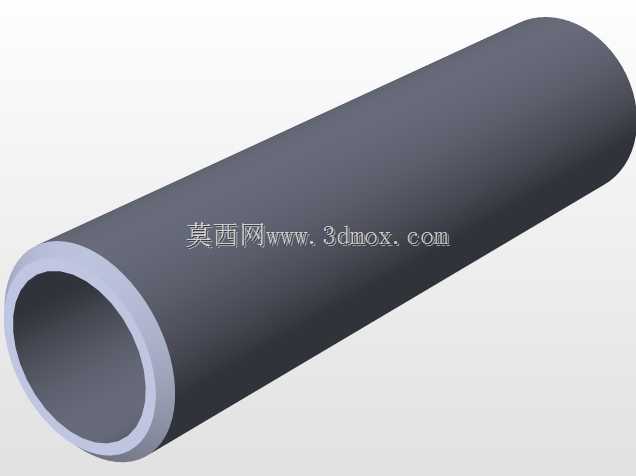

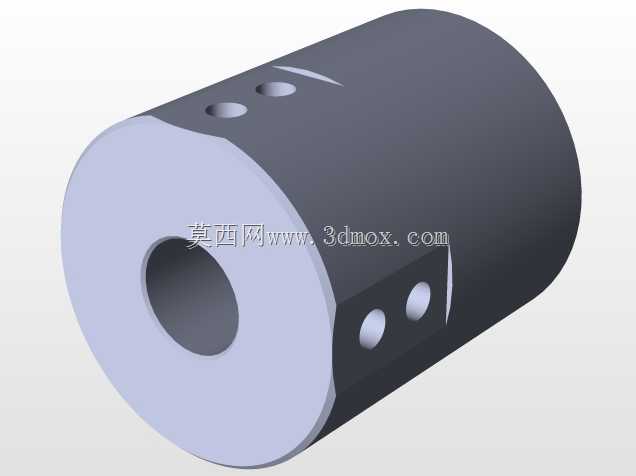

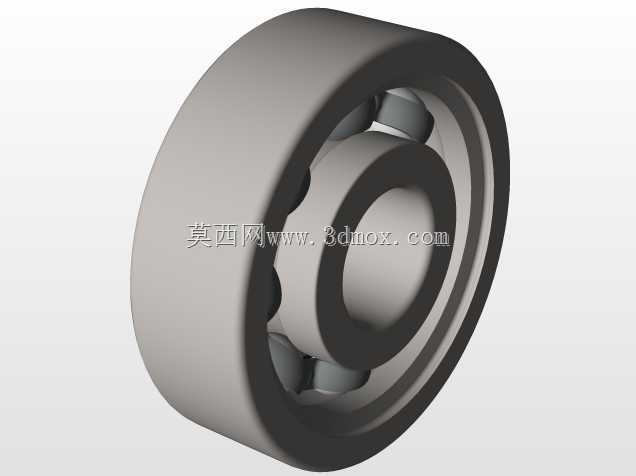

这款手动驱动的小型冲压成型结构，主要面向小批量零件试制、手工DIY加工场景设计，可放置在常规工作台面使用，无需外接气源、电源等动力源，仅通过侧置的杠杆手柄施加操作力，即可完成薄料冲裁、小零件压装、简易成型等工序，适合维修车间、模型制作工坊、教学实训场景使用，也可作为生产线旁的辅助压合工位，完成线束端子压接、小五金件铆合等轻载作业。从结构布局来看，设备采用立式L型支撑架构，底部为实心矩形安装基座，基座预留了四个沉头安装孔，可通过螺栓直接固定在工作台面，避免作业过程中设备移位，基座上方垂直安装立板支撑结构，立板与基座之间通过定位销加内六角螺栓锁紧，保证支撑刚性，作业时可承受手柄施加的倾覆力矩，不会出现立板晃动的问题。执行端采用旋转进给的传动结构，手柄与内部的进给螺杆直接连接，转动手柄时螺杆带动前端的工作头沿轴向直线进给，工作头前端可根据作业需求更换不同的工作端头，比如安装冲头完成薄铝板、薄铜板的冲切，安装压头完成小轴承的压装，安装成型头完成薄金属片的简易弯折成型，进给行程可通过螺杆后端的限位结构调整，避免进给超程损坏工件或设备。设计过程中优先考虑了操作的便捷性，手柄采用包胶防滑结构，操作时握持手感舒适，施加较小的手动力即可在工作端获得足够的压合力，满足轻载冲压作业的力值需求；整体结构没有复杂的传动部件，日常维护仅需定期在螺杆进给位置涂抹润滑脂即可，故障率极低，适合非专业设备操作人员使用。从安装边界来看，设备整体占用台面尺寸较小，基座长宽尺寸适配常规钳工工作台的安装空间，整体高度不超过常规台虎钳的安装高度，不会遮挡操作人员的作业视线，工作端的作业空间预留了足够的工件放置位置，可容纳尺寸在100mm以内的小型工件完成加工作业，立板侧面设置了定位挡块安装位，可根据工件尺寸加装定位挡块，保证重复作业时的工件定位精度，适合小批量重复零件的加工作业。结构设计上所有外露棱角均做了倒角处理，避免操作过程中划伤操作人员，进给螺杆的外露部分设置了简易防护套，避免加工产生的金属碎屑进入螺纹配合面，造成进给卡滞的问题，整体结构紧凑，拆装方便，可根据作业需求快速更换不同的安装位置，适配不同的临时加工作业场景。
