37度不锈钢接头用压碎垫圈密封结构

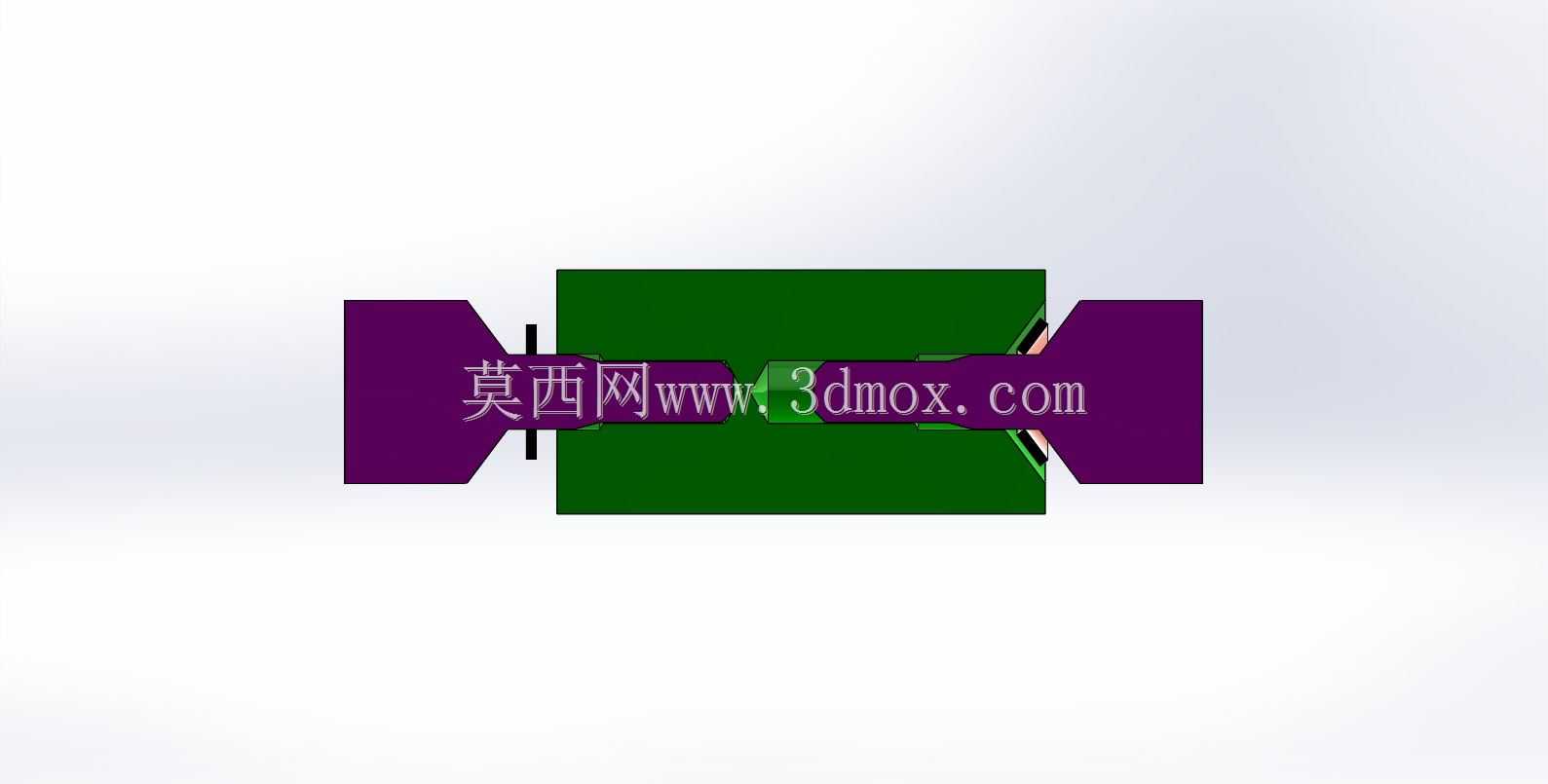

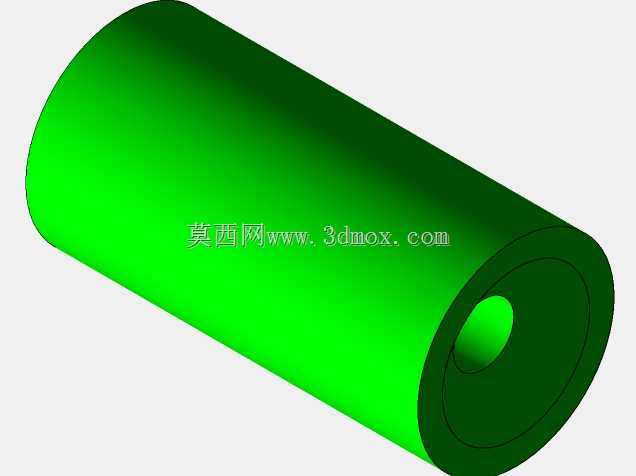

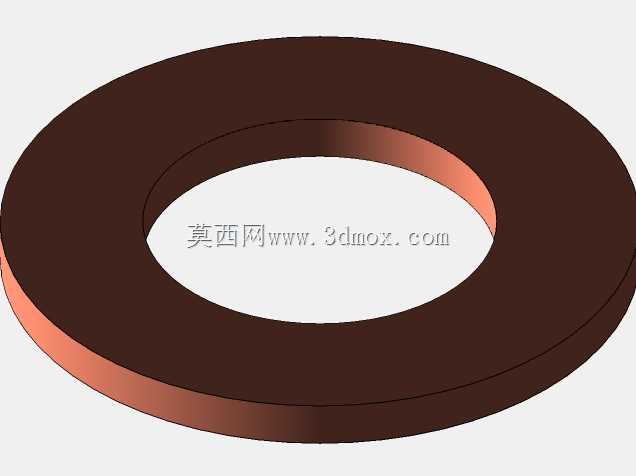

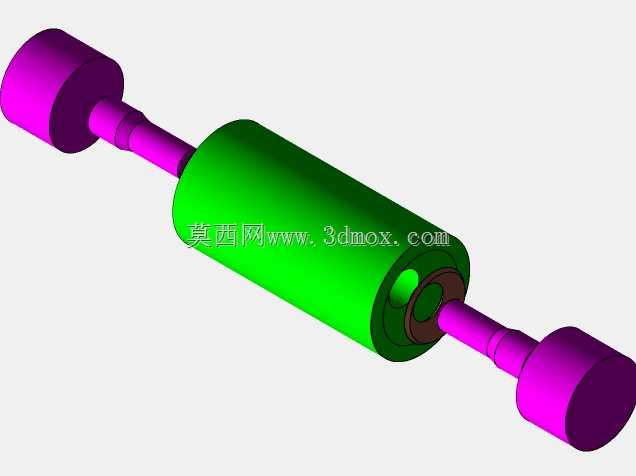

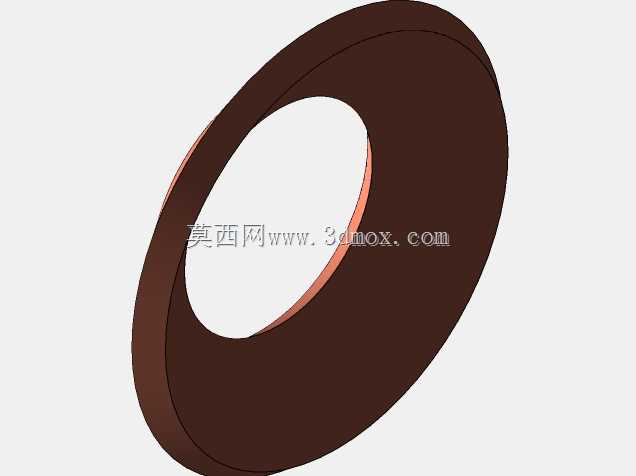

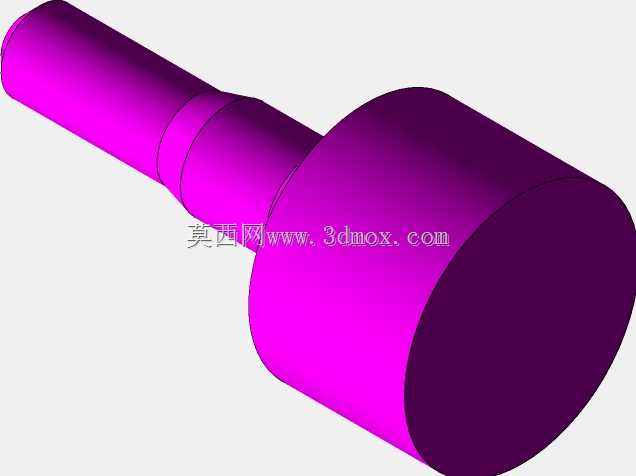

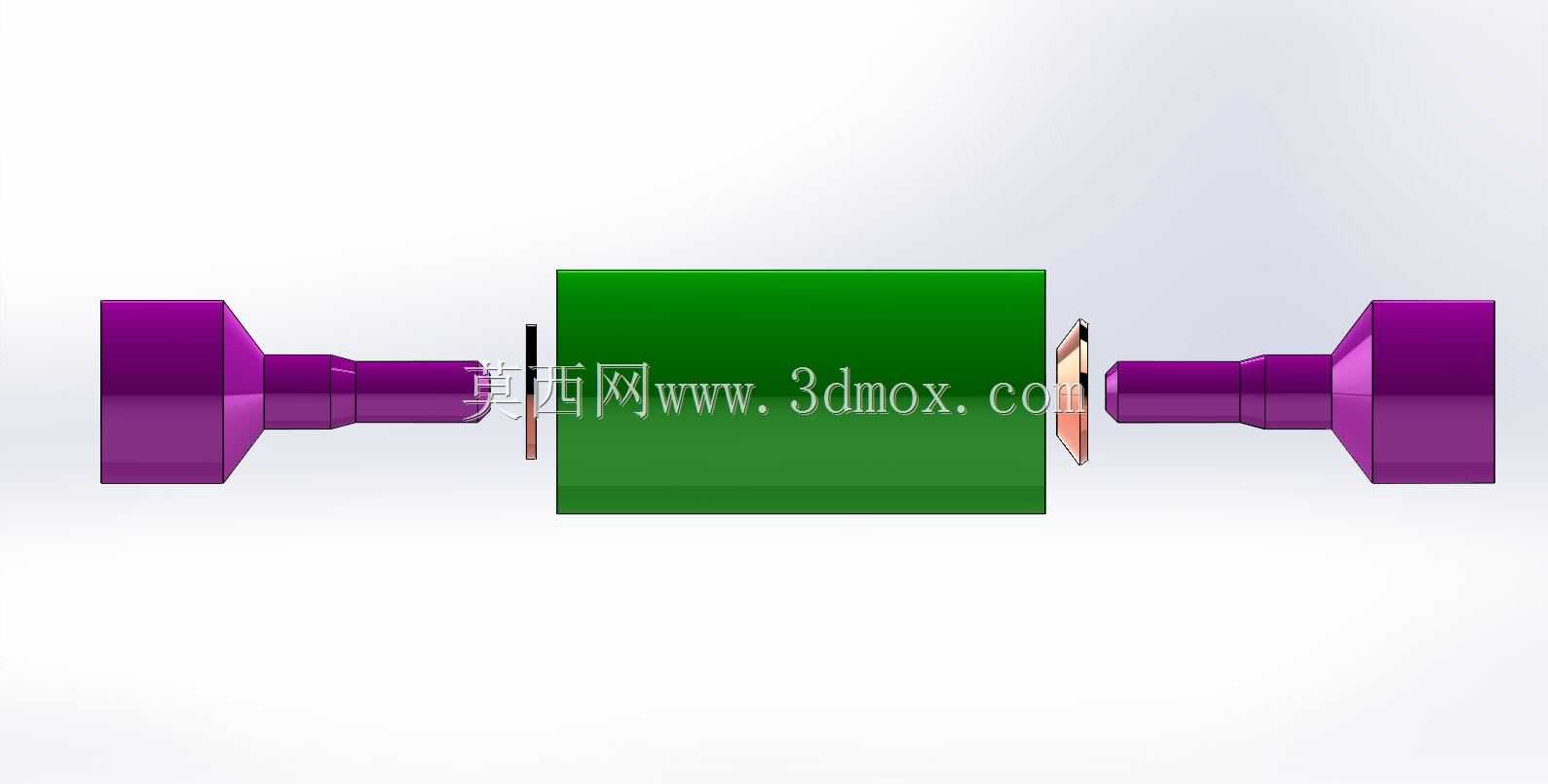

在液压与流体输送管路系统中，37度扩口式接头的密封可靠性一直是现场运维与结构设计的关注重点，这类接头广泛应用于中小通径的不锈钢管路连接场景，常见于液压站油路、气动控制管路、中低压流体输送管线，适配3/8规格的接头通径，在机床液压回路、工程机械液压管线、工业自动化设备气路布局中都有大量应用。压碎垫圈作为这类锥面接头的辅助密封元件，核心作用是在接头拧紧过程中通过自身的可控塑性变形，填充37度锥面配合面间的微观加工间隙，弥补不锈钢接头锥面加工时残留的刀纹、形位公差偏差带来的密封泄漏隐患，相比无垫圈的硬密封结构，带压碎垫圈的连接结构对装配扭矩的宽容度更高，不需要操作人员完全依赖经验控制拧紧力矩，能有效降低现场装配的技术门槛，同时减少反复拆装对接头锥面的磨损，延长接头本体的使用寿命。设计这类压碎垫圈时，首先要匹配37度锥面的倾斜角度，垫圈的受压接触面角度需要和接头公头、母头的锥面角度保持一致，保证拧紧过程中垫圈受力均匀，不会出现偏载导致的局部压溃不完全或者垫圈碎裂飞出的问题。尺寸边界上，垫圈的内径需要略大于接头的通径尺寸，避免安装后垫圈凸入通径内部造成流道截面缩减，引发管路通流能力下降、局部紊流加剧的问题；垫圈的外径则需要控制在接头锥面大端的直径范围内，防止外径过大干涉接头的拧紧配合面，导致接头无法到位锁紧。厚度选择需要匹配接头的拧紧行程，既要保证在额定拧紧扭矩下垫圈能产生足够的塑性变形填充间隙，又要避免厚度过大导致接头拧紧行程不足，螺纹啮合长度不够留下连接松脱的隐患。从实际使用场景来看，不锈钢材质的管路接头在加工时，锥面的表面粗糙度很难达到完全密封的要求，尤其是小批量加工或者现场维修替换的接头，锥面难免存在细微的磕碰划痕，这时候压碎垫圈的变形补偿作用就尤为关键，装配时随着两端接头的轴向压紧，垫圈首先接触两侧锥面，随着扭矩增大，垫圈材料逐步发生塑性流动，将锥面上的凹坑、划痕、刀纹全部填充，形成连续的密封环带，阻断流体的泄漏路径。不同于橡胶类密封件，金属材质的压碎垫圈可以适配更高的工作温度与压力范围，不会出现橡胶老化、溶胀的问题，在液压油、合成切削液、部分腐蚀性流体的管路中都能稳定工作。建模过程中需要重点还原垫圈与两侧锥面的配合关系，预留出合理的压缩变形空间，同时要考虑垫圈在装配前的定位结构，避免安装时垫圈出现偏斜，导致压合后密封环带不连续。在管路布局设计时，这类带压碎垫圈的接头不需要额外加工密封槽，结构更紧凑，适合安装空间狭小的设备内部管路排布，比如机床主轴箱内部的润滑油路、工程机械操纵阀组的连接管路，都可以采用这种密封结构来提升连接可靠性，减少后期运维的泄漏排查工作量。
