嵌入式LED筒灯安装固定结构设计

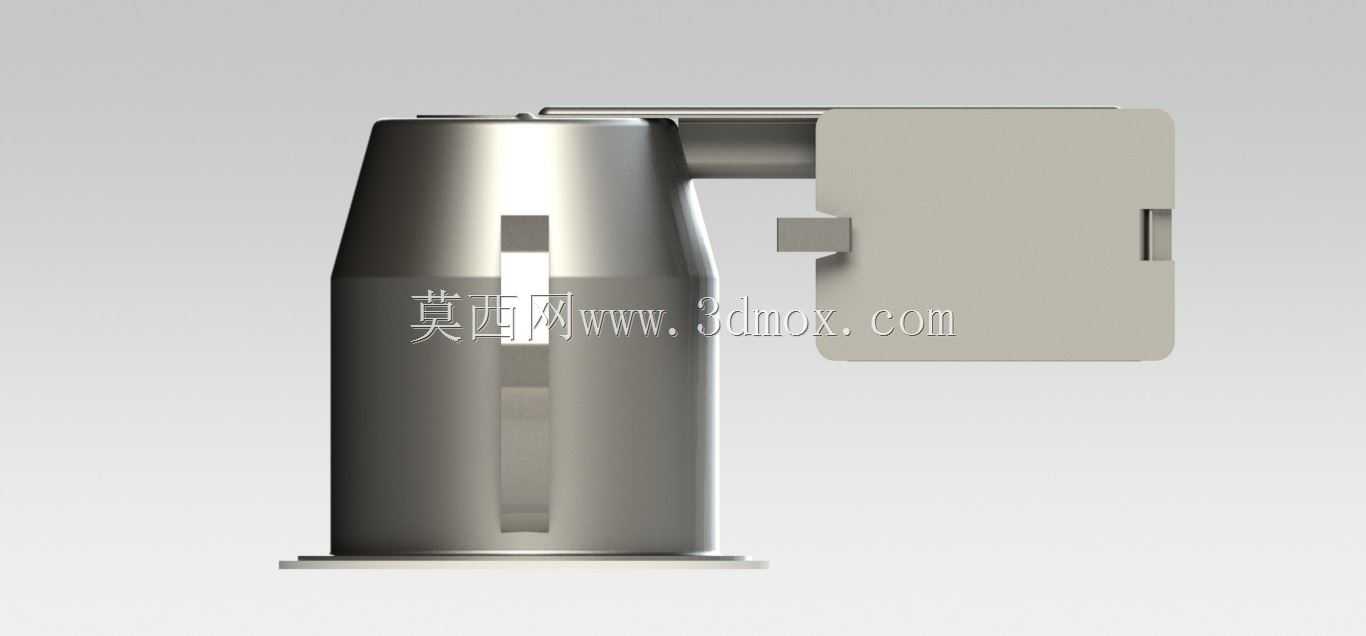

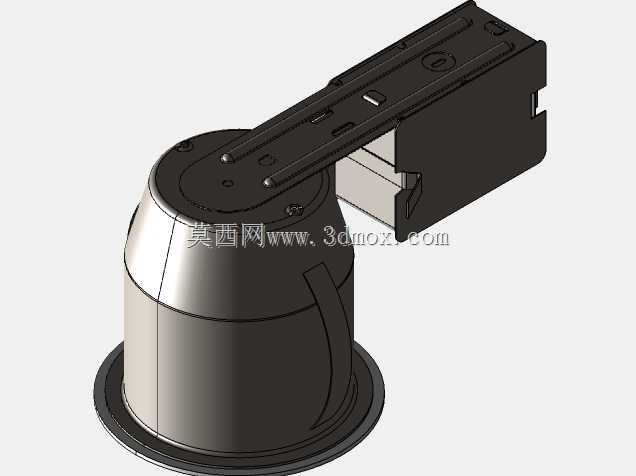

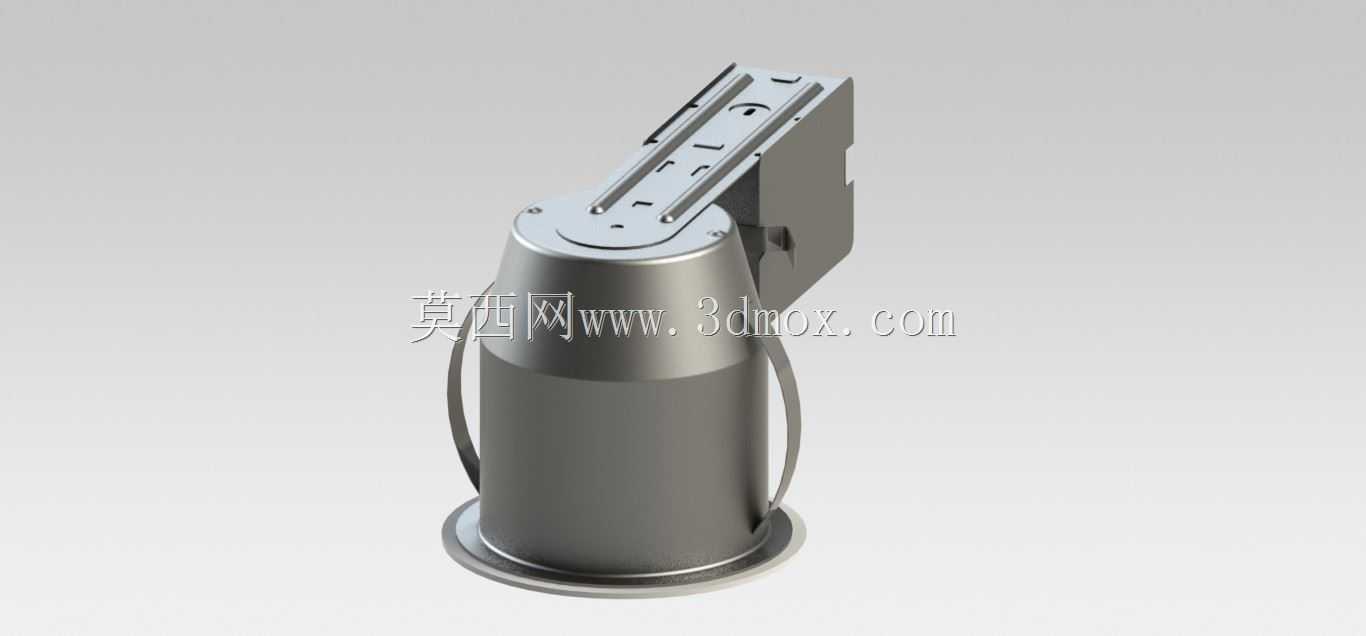

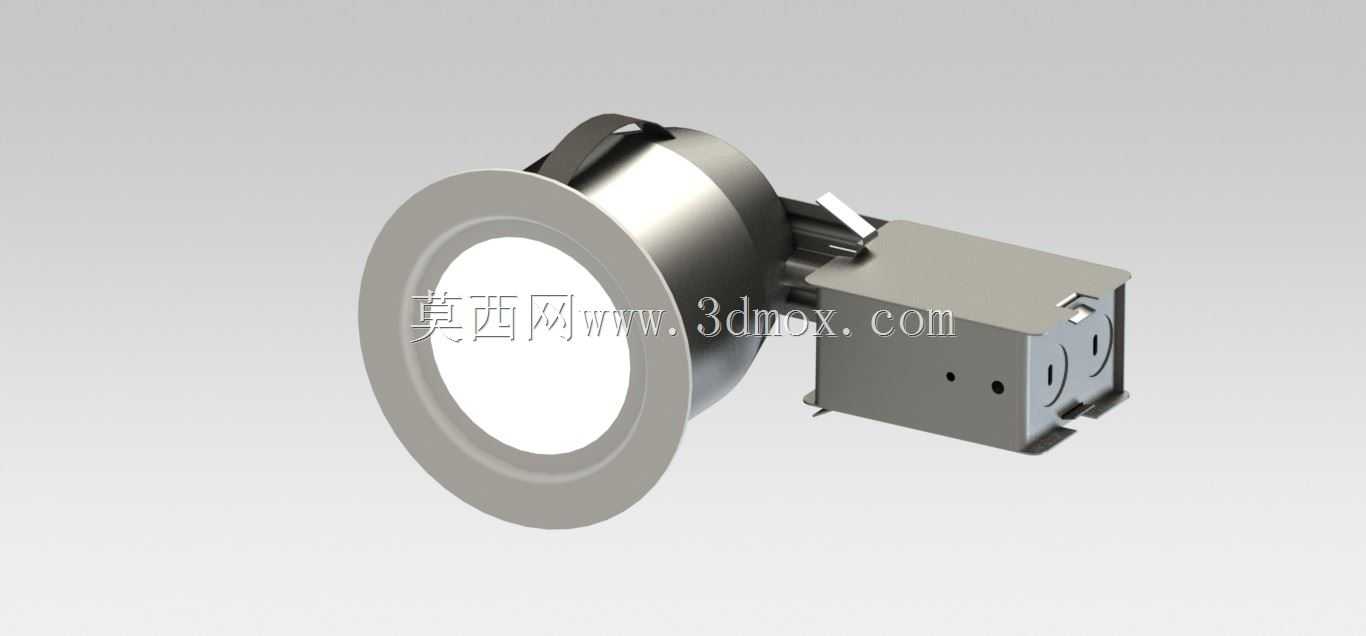

这款嵌入式照明组件主要适配室内吊顶暗装场景，常见于办公空间、商业门店、家居厨卫等区域的顶面照明布设，安装后可与吊顶饰面保持齐平，不会突出吊顶平面破坏顶面整体视觉一致性。从结构设计来看，前端采用环形收边法兰结构，安装时法兰面贴合吊顶外饰面，承担整体限位作用，避免灯具整体坠入吊顶夹层，法兰的环形宽度经过适配常规吊顶开孔的公差范围设计，可覆盖开孔边缘的细微不平整瑕疵，降低现场安装的修整工作量。灯体主体采用筒状散热结构，金属壳体直接与LED发光模块的导热基底接触，可将发光过程产生的热量通过筒壁传导至周边空气，避免热量堆积造成光衰过快，延长光源使用寿命。后端搭配的接线盒结构采用卡扣式快装设计，盒体预留标准接线孔位，现场布线时可直接将市电线路接入盒内接线端子，无需额外配置外置接线盒，减少吊顶内部的配件占用空间，同时盒体的金属外壳可起到电气绝缘防护作用，避免线路裸露引发的安全隐患。安装固定结构采用弹性卡爪设计，卡爪通过转轴与灯体主体连接，安装时将卡爪向上扳动与灯体平行，即可将整体组件塞入预先开好的吊顶开孔内，待法兰面贴合吊顶饰面后，卡爪在弹簧弹力作用下自动回弹，卡紧吊顶背面的板材，配合前端法兰形成双向夹持固定，无需额外螺丝紧固，单人即可完成快速安装，大幅提升现场施工效率。设计过程中充分考虑了不同厚度吊顶的适配性，卡爪的夹持行程覆盖常规家装与公装常用的石膏板、矿棉板、集成吊顶板材厚度范围，无需针对不同板材更换固定配件。灯体的出光面采用内嵌式设计，发光面位于法兰平面后侧，可避免光源直接外露产生眩光，提升照明场景的视觉舒适度，同时出光面与法兰的衔接处做了平滑过渡处理，减少积灰死角，便于后期日常清洁维护。接线盒与灯体主体的连接部位做了走线让位设计，内部布线空间充足，可容纳常规规格的照明导线弯折排布，不会出现压线、卡线的问题，盒体的固定卡扣经过反复开合测试，可满足多次拆装检修的结构强度需求，不会出现卡扣断裂导致的接线盒脱落问题。整体结构的外轮廓尺寸经过优化，在满足散热空间与电气安全间距要求的前提下，尽可能压缩径向与轴向尺寸，降低对吊顶内部安装空间的要求，可适配夹层厚度较小的吊顶场景，拓宽产品的适用范围。
