铰接式单关节机械连接构件

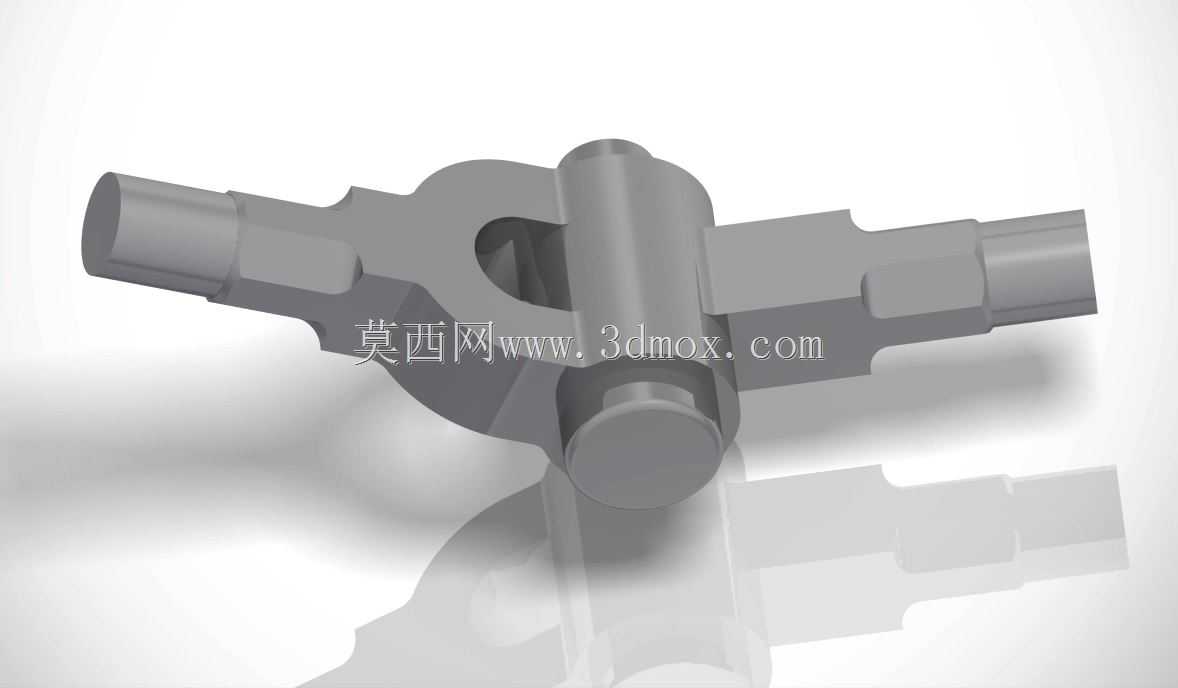

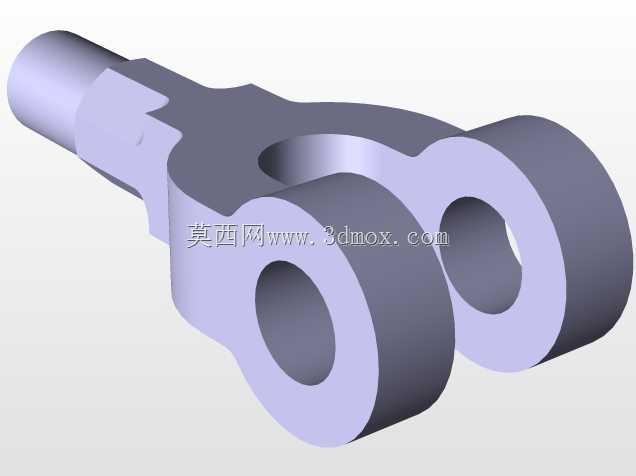

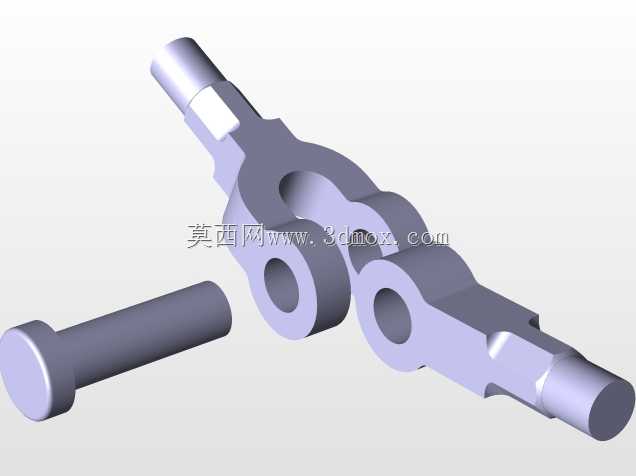

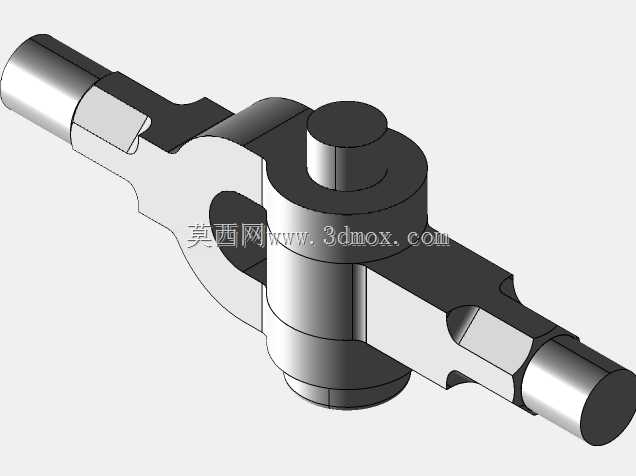

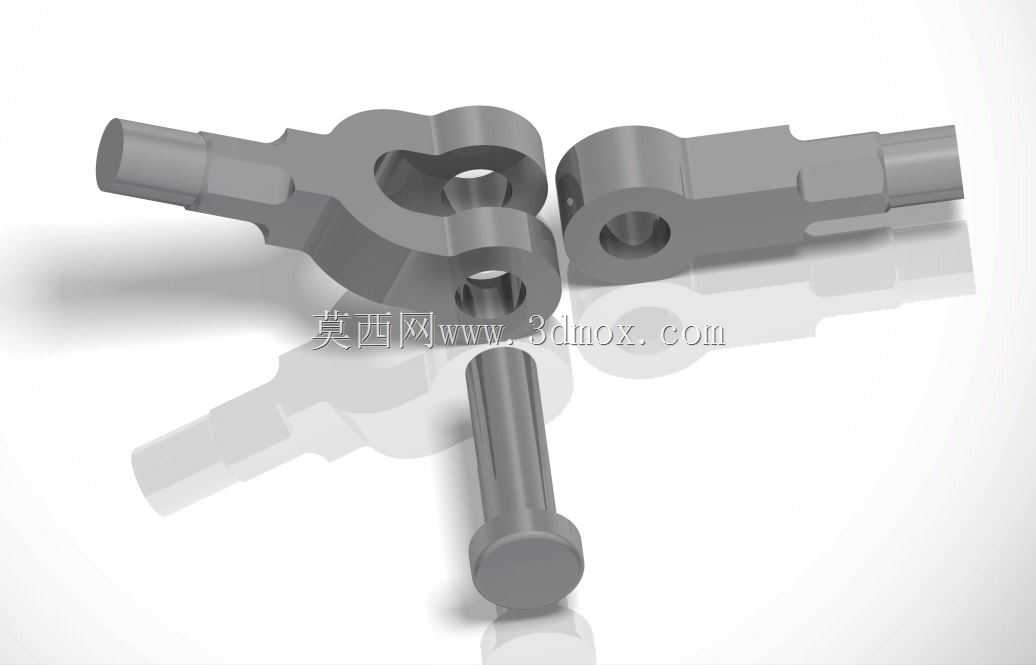

这类单关节铰接构件，多应用在需要实现定角度往复摆动、小范围角度补偿的机械传动链路中，常见于工业机械手的臂段连接、自动化输送线的摆杆机构、轻工设备的联动开合结构，也会作为工装夹具的活动铰接单元使用，核心作用是在两个刚性传动部件之间，传递拉压载荷的同时，允许连接端绕铰接轴完成设定角度范围内的相对转动，避免刚性连接在设备运行中因装配误差、受力形变产生的应力集中问题。从结构设计来看，构件一端为带同轴铰接孔的叉形耳座，两个耳片的孔位同轴度公差控制在0.02mm以内，孔壁预留了标准衬套的安装余量，可根据实际载荷工况选配铜基自润滑衬套或是滚针轴承，降低铰接转动时的摩擦损耗；另一端为带定位扁位的圆柱连接轴，轴段直径与配合安装孔采用基孔制间隙配合，轴端预留了卡簧槽或是螺纹锁紧位，装配时可通过轴用挡圈或是锁紧螺母完成轴向定位，防止运行过程中连接轴脱出。设计阶段优先考虑了载荷传递路径的合理性，叉形耳座与连接轴的过渡位置采用大圆角应力释放结构，避免交变载荷作用下在转角位置产生疲劳裂纹，铰接孔的端面做了0.5mm的倒角处理，既方便装配时铰接轴的导入，也能去除机加工产生的锐边毛刺，防止装配过程中划伤操作人员或是配合零件表面。安装边界方面，叉形耳座的开口宽度与配套对接的单耳接头厚度匹配，单侧预留0.1-0.2mm的装配间隙，保证转动过程中不会出现卡滞；连接轴段的有效配合长度根据实际安装座的厚度确定，轴端伸出安装座的长度控制在3-5mm，满足锁紧件的安装空间要求，不会出现锁紧件无法完全固定的问题。实际选型应用时，需要根据设备的额定载荷核算铰接孔的承压能力、连接轴的抗剪切强度，同时确认铰接摆动角度范围是否满足机构的运动行程要求，避免构件运动到极限位置时与周边零部件产生干涉。这类铰接构件的结构紧凑，没有冗余的设计结构，在满足传动强度要求的前提下尽可能缩小了整体外形尺寸，适合安装空间受限的紧凑型机械结构中使用，日常维护时只需定期在铰接位置补充润滑脂，即可保证长期运行的转动灵活性，降低铰接副的磨损速率。
