精密螺旋直线进给滑动模组结构

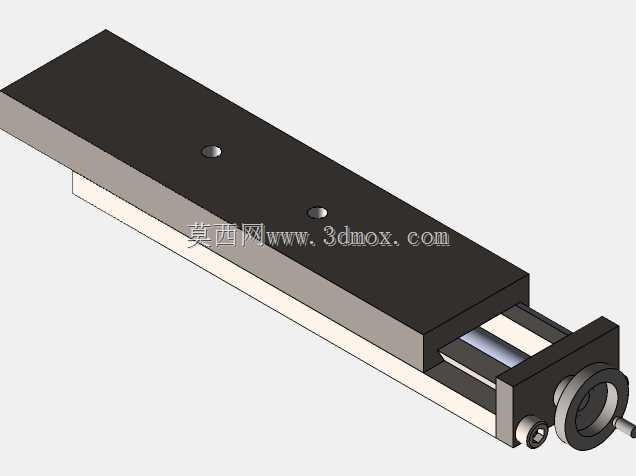

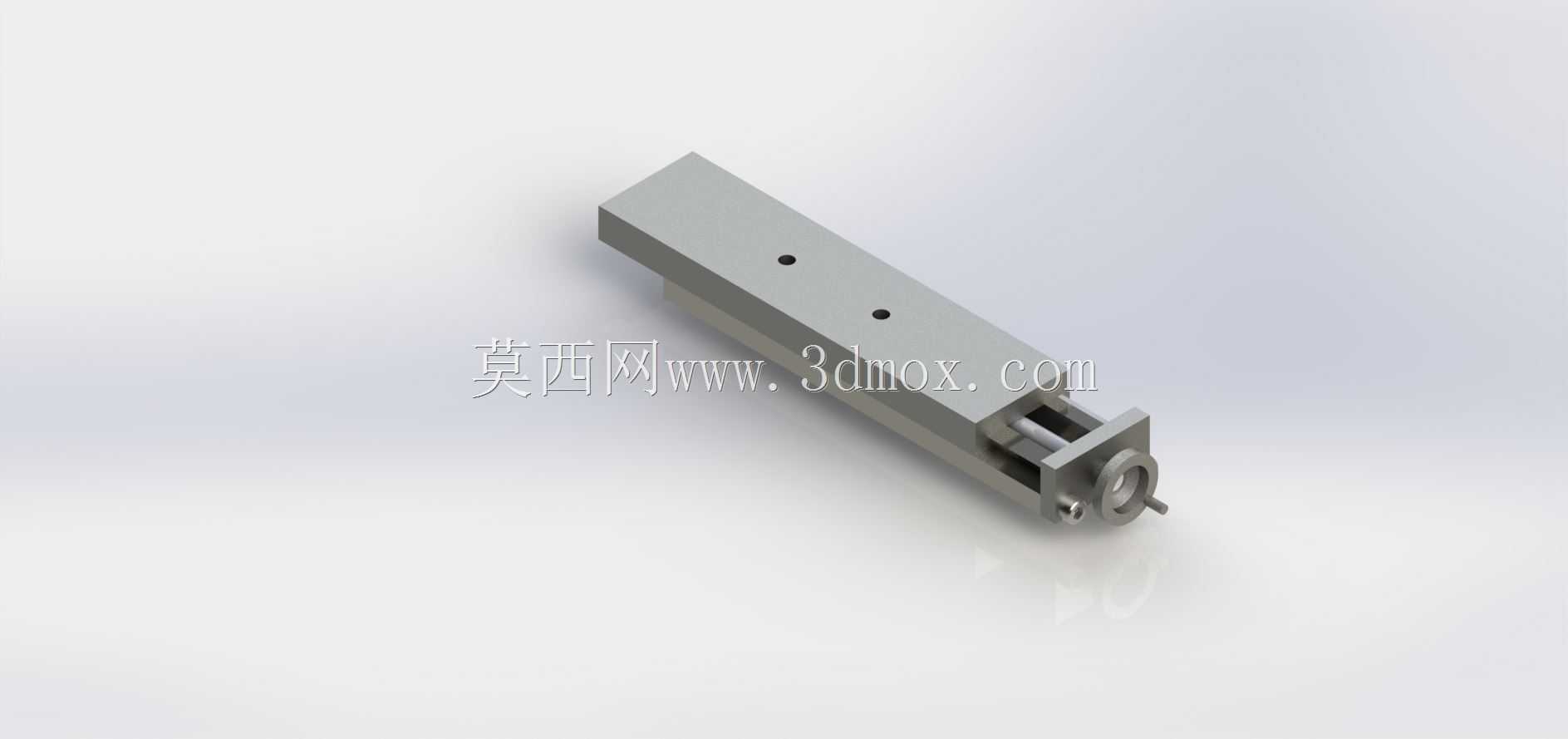

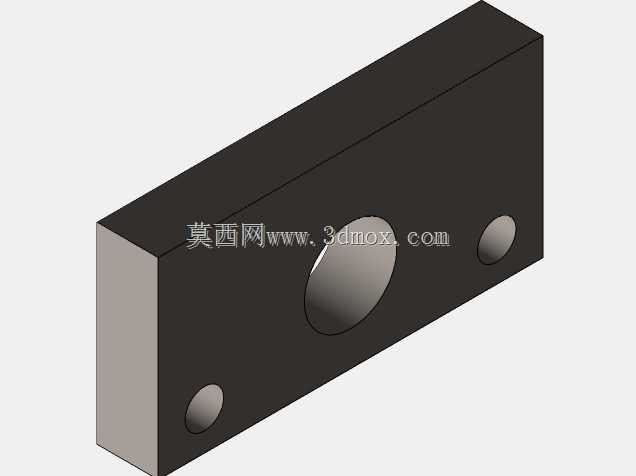

这款螺旋滑动部件常被集成在小型工装的进给工位、检测设备的微调位移单元以及桌面级加工设备的轴向走刀结构中，承担小行程范围内的精准直线位移输出功能，相比普通光轴滑台，它依靠螺杆与滑块内部的螺纹啮合实现传动，无需额外配套同步带或齿轮齿条结构，整体集成度更高，在安装空间局促的小型设备布局中优势明显。从结构设计逻辑来看，部件采用长条形矩形基座作为承载主体，基座上加工有两道平行的导向滑槽，滑块本体嵌装在滑槽内，二者的配合面经过公差适配，既保证滑动过程无卡滞，也能控制径向窜动量在精密进给允许的范围内；滑块上部预留两个定位安装孔，可直接固定执行末端的工装夹具、检测探头或者加工刀头，无需额外设计转接板，减少装配累积误差。驱动端的螺杆端部设置有手轮连接位，既可以搭配手动旋钮实现手动微调，也能通过联轴器对接小型伺服电机实现电控自动进给，适配不同自动化程度的设备改造需求。设计过程中，导向滑槽的深度与滑块的配合长度经过匹配计算，当滑块行进至行程两端极限位置时，仍有足够的啮合长度保证导向精度，不会出现悬臂翘曲的问题；基座的底面为完整平面，安装时可直接贴合设备安装板，通过侧边的压块或者底部的沉头螺钉完成固定，安装基准统一，不需要复杂的调平工序。螺杆与滑块的螺纹配合段采用梯形牙型设计，相比普通三角螺纹，传动效率更高，同时具备一定的自锁特性，在垂直安装使用场景下，断电或者松开手轮后滑块不会自行滑移，保障工位调整后的位置稳定性。部件整体的外形轮廓规整，无外凸的不规则结构，在设备整体布局时可以直接嵌入安装槽内，不会与周边的走线、其他传动部件产生干涉；滑块的行程范围由基座长度与螺杆的有效螺纹段长度共同决定，选型时可根据实际需要的进给距离匹配对应规格，不需要对结构做额外修改。在实际工况使用中，这类螺旋滑块的滑动副需要定期填充润滑脂，降低滑槽接触面与螺纹啮合面的磨损，长期运行后若出现间隙过大的情况，可通过滑块侧边的紧定螺钉调整配合预紧力，恢复传动精度，维护操作十分简便，不需要整体拆解部件。
