手动火灾报警触发装置三维结构设计

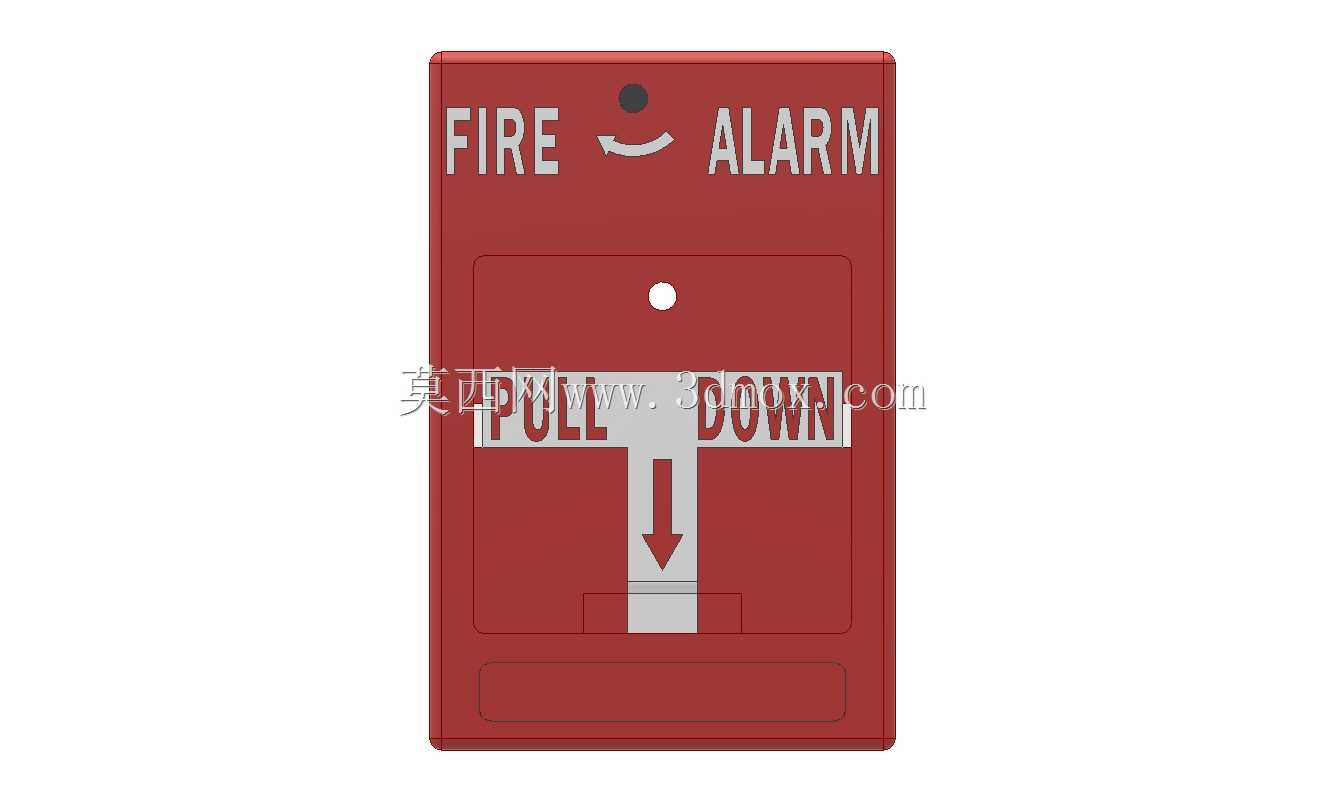

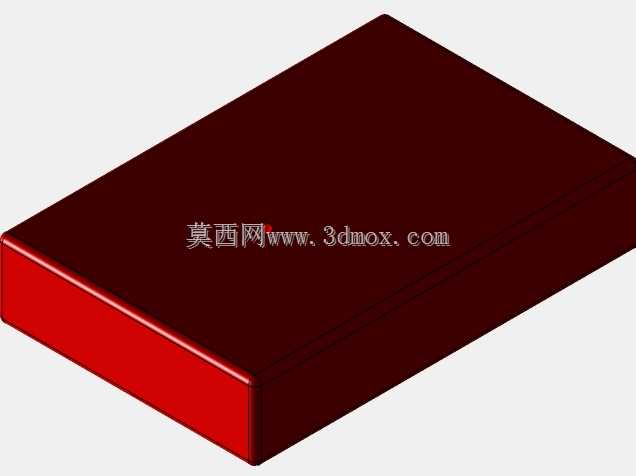

这款手动报警触发装置的三维建模，完全围绕公共建筑消防系统的末端触发需求展开，日常应用覆盖商业综合体、轨道交通站点、工业厂房、学校医院等人员密集场所，是火灾自动报警系统里不可或缺的人工触发组件，当现场人员发现火情且系统未自动探测到异常时，可通过手动操作触发报警信号，第一时间将火警位置信息传递至消防控制中心，为人员疏散、初期火情处置争取关键时间。从结构设计逻辑来看，模型还原了实体产品的防误触结构设计，外层设置可下拉的操作挡板，日常状态下挡板完全覆盖内部触发按键，避免日常巡检、环境触碰导致的误报警，操作时仅需向下拉动挡板即可露出触发区域，施力按压即可完成信号触发，操作动作符合普通人紧急状态下的行为习惯，无需额外操作指引即可快速上手。外形设计采用标准化壁挂安装尺寸，整体为竖置矩形结构，外壳做了圆角过渡处理，避免突出棱角对过往人员造成磕碰，正面采用高对比度的红底白字标识，在复杂的走廊、车间环境下具备极强的视觉辨识度，即使在烟雾环境中也能快速被发现。安装边界方面，模型预留了背部壁挂安装的固定孔位结构，适配常规86型预埋底盒的安装尺寸，安装时无需额外定制固定支架，可直接贴合墙面完成固定，设备正面操作区域距离安装墙面的突出距离控制在合理范围，既保证操作空间充足，也不会过度占用通道通行空间。结构细节上，模型还原了设备的状态指示点位，顶部预留的指示灯安装位可对应设备正常巡检、报警触发的不同状态显示，内部触发结构采用直动式按压设计，触发行程适中，既不会因为轻微触碰误触发，也能保证紧急状态下操作无卡滞，外壳的拼接缝隙做了错位止口设计，可满足日常环境下的防尘防泼溅要求，适配走廊、楼梯间等非露天的常规室内安装环境，不需要额外加装防雨防护结构。建模过程中对各部件的装配间隙做了精准还原，挡板的滑动行程、触发按键的按压深度都和实体产品的操作逻辑保持一致，可直接用于消防系统布防模拟、安装点位可视化排布、产品结构优化迭代的参考使用。
