20mm规格10W功率COB型LED芯片固定基座

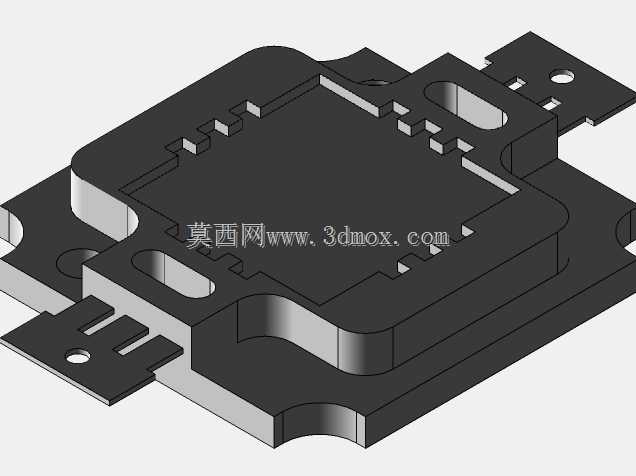

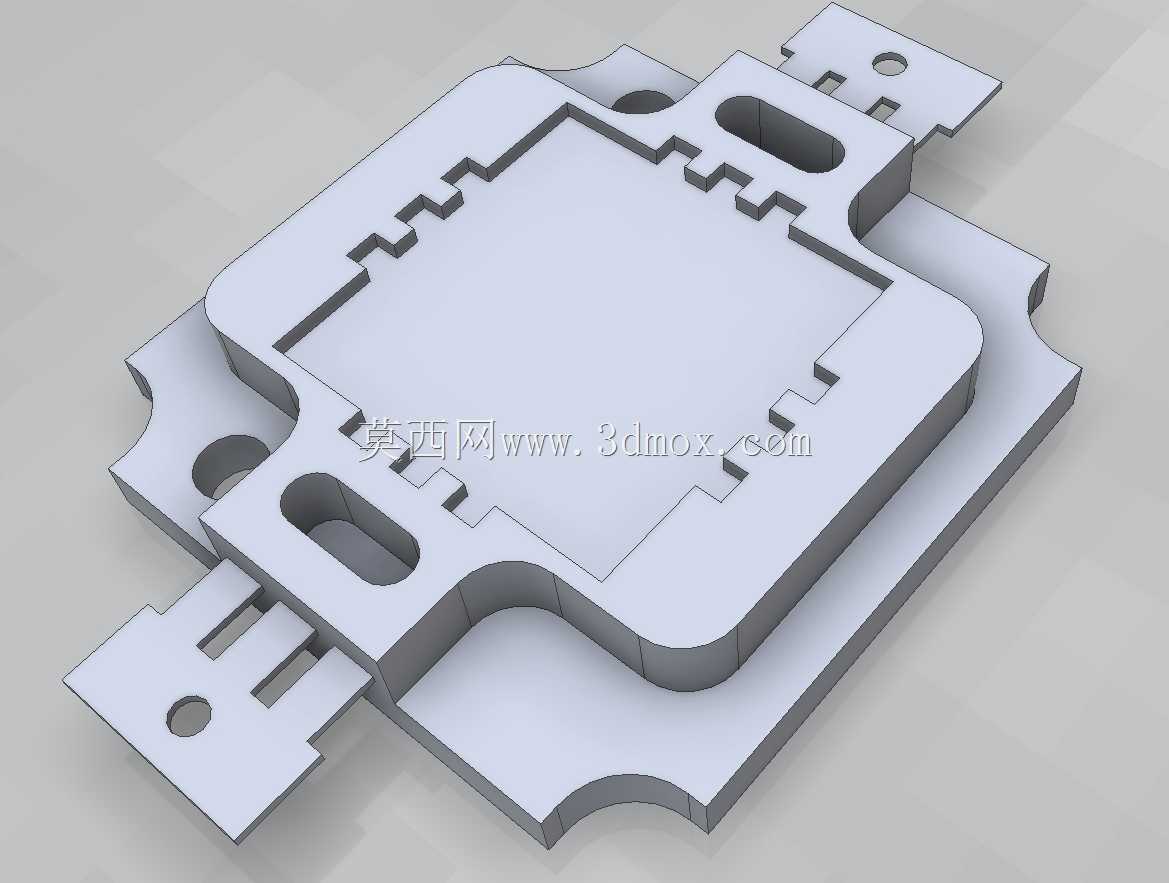

这款20mm发光面规格的10W COB LED配套固定结构，在商用照明、工业补光、小型投影光源模组的装配场景中应用十分广泛，核心作用是为COB封装的LED芯片提供精准的定位支撑，同时预留出足够的走线空间与散热接触边界，避免芯片安装偏移导致的出光不均、散热贴合不良引发的光衰过快问题。从结构设计逻辑来看，整体采用层叠式定位结构，中间方形内凹区域刚好匹配20mm见方的COB芯片外形，内凹边缘设置的多组卡扣式凸台，不需要额外点胶固定就能实现芯片的预定位，装配时可以直接将芯片卡入槽位，后续打导热胶或者压装透光镜片时不会出现芯片移位的情况，大幅提升产线装配的一致性。基座四周延伸出的带安装孔耳板，是经过安装边界校核的，孔位间距适配市面上主流的10W COB射灯、工矿灯、植物补光灯的灯座安装尺寸，耳板上开设的长圆形腰孔，可以抵消不同厂商灯座加工时的孔位公差，避免出现孔位对不上无法装配的问题。基座上开设的两处椭圆形镂空槽，一方面是为了给芯片的正负极焊线预留走线空间，焊线完成后线材可以从槽位引出，不会被基座与灯座的贴合面压破绝缘层，另一方面也能减少基座与散热底座的接触热阻？不对，是减少不必要的接触面积，让核心发热区域的导热胶可以更均匀地填充在芯片背面与散热铝基板之间，不会因为基座平面度误差导致芯片背面出现悬空的空气隔层。结构边缘全部做了R角过渡处理，没有尖锐的直角毛刺，一方面是避免装配时划伤操作人员的手指或者刮破线材绝缘皮，另一方面也能减少注塑或者冲压加工时的应力集中，提升基座的结构强度，在长期受热的工况下不会出现边角开裂的问题。这款结构已经经过实际3D打印验证，用来做COB芯片的固定治具或者小批量试制的灯座配件都完全适用，安装时只需要通过耳板的螺丝孔将基座固定在散热壳体上，再将COB芯片卡入中间的定位槽，接好引线后压上透镜压圈即可完成装配，不需要额外制作复杂的定位工装，对于小批量定制照明产品的研发团队来说，可以直接套用这个结构框架，根据自身的灯壳尺寸调整耳板的长度与孔位，就能快速完成适配，缩短产品研发的打样周期。
