双位暗装金属插座面板结构设计

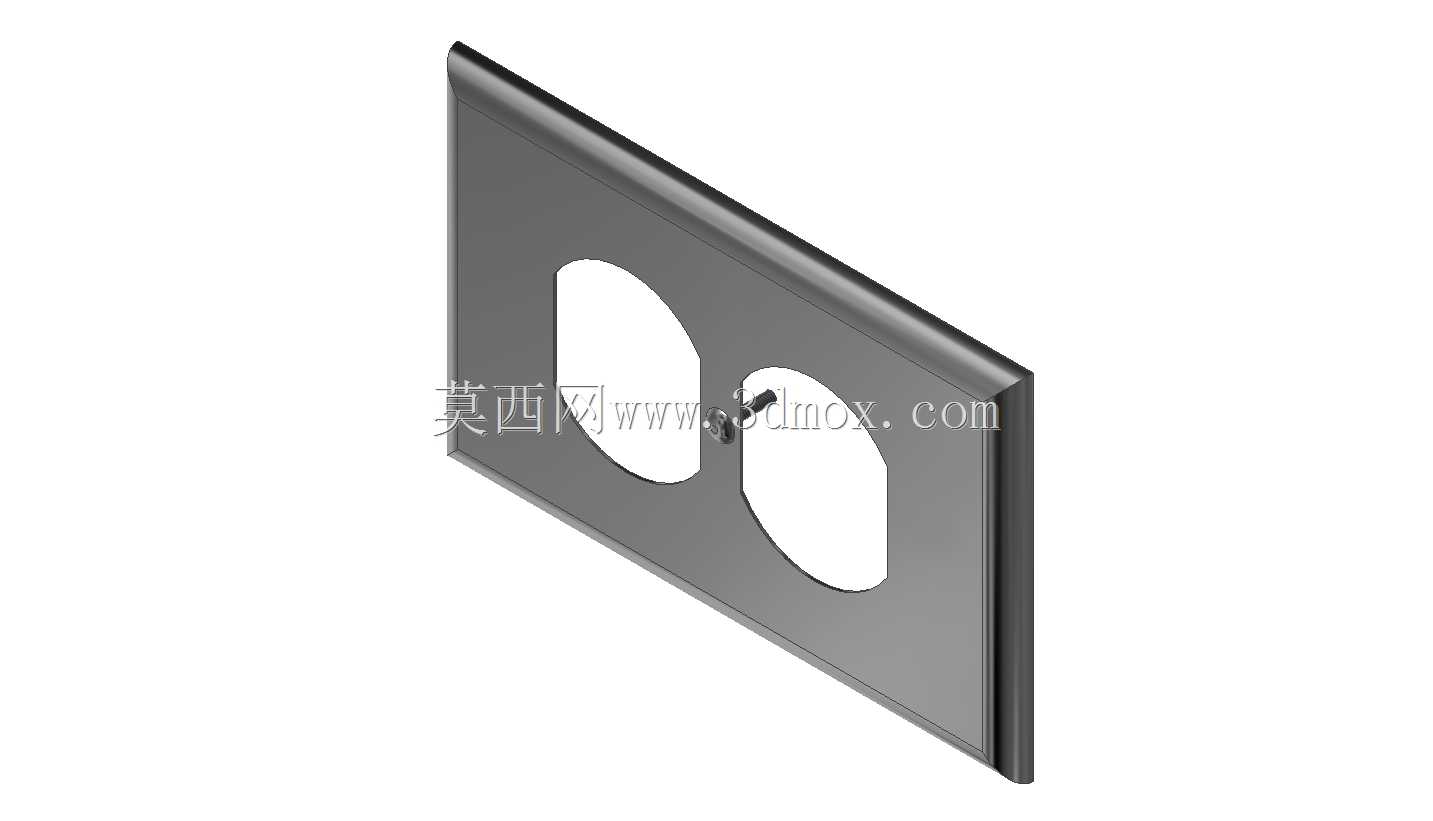

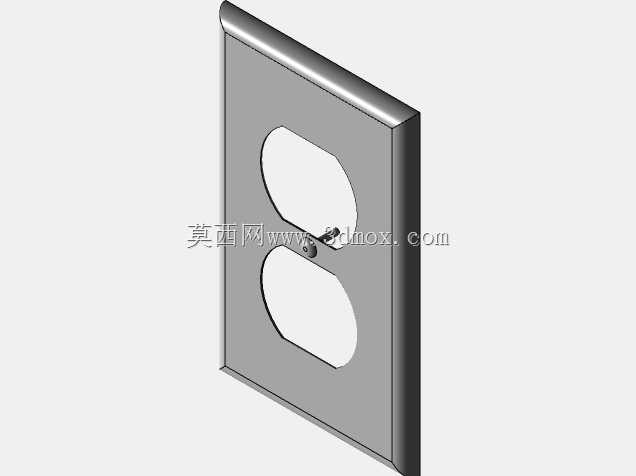

这款双位金属面板主要应用于室内墙面暗装电气点位的饰面安装场景，常见于酒店客房、高端办公空间、精装住宅的强电或弱电插座点位覆盖，核心作用是遮挡墙面预埋的底盒与接线结构，同时为内嵌的功能模块提供规整的安装支撑，避免接线部位外露带来的安全隐患，也能统一墙面饰面的视觉效果。从结构设计来看，面板整体采用薄型金属板材冲压成型，边缘做了小弧度的卷边处理，既可以提升面板整体的结构刚度，避免安装后受外力挤压出现翘曲变形，也能消除板材裁切后的锐边，降低安装施工过程中划伤操作人员的风险。面板上预留的两个异形安装孔，是对应特定规格的功能模块开设的，孔位边缘做了向内的折弯翻边，一方面可以提升孔位周边的结构强度，避免长期插拔功能模块导致孔位变形，另一方面翻边结构可以和功能模块的卡扣结构形成配合限位，减少模块安装后的松动旷量。设计过程中需要严格匹配国标86型暗装底盒的安装孔距，面板背部的安装定位凸点要和底盒的卡位精准对齐，保证安装后面板与墙面贴合紧密，不会出现四周缝隙不均的问题。面板的整体厚度控制在3mm以内，安装后突出墙面的尺寸不超过2mm，避免突出过多积灰或是被过往物体磕碰。表面采用哑光金属处理工艺，减少光线反射带来的眩光，同时金属材质的耐磨性能远优于普通塑料面板，在高频使用的公共区域也能长期保持外观完整，不会轻易出现划痕、老化变色的问题。安装时需要先将功能模块与面板预装固定，再整体对准底盒推入，通过侧边的紧固螺丝完成锁紧，整个安装流程不需要额外的辅助工装，后期维护更换功能模块时也不需要整体拆下面板，只需要取下对应孔位的功能模块即可操作，大幅降低后期运维的工作量。在建模过程中，需要重点关注孔位的轮廓公差，因为异形孔的配合精度直接决定功能模块安装后是否平整，公差过大会导致模块卡滞无法装入，公差过小则会出现模块晃动、缝隙不均的问题；同时面板背部的加强筋布局要合理，在不增加整体厚度的前提下提升抗形变能力，避免拧紧安装螺丝时面板出现中部拱起的情况。
