英制尺寸定制液压冲孔冲头结构

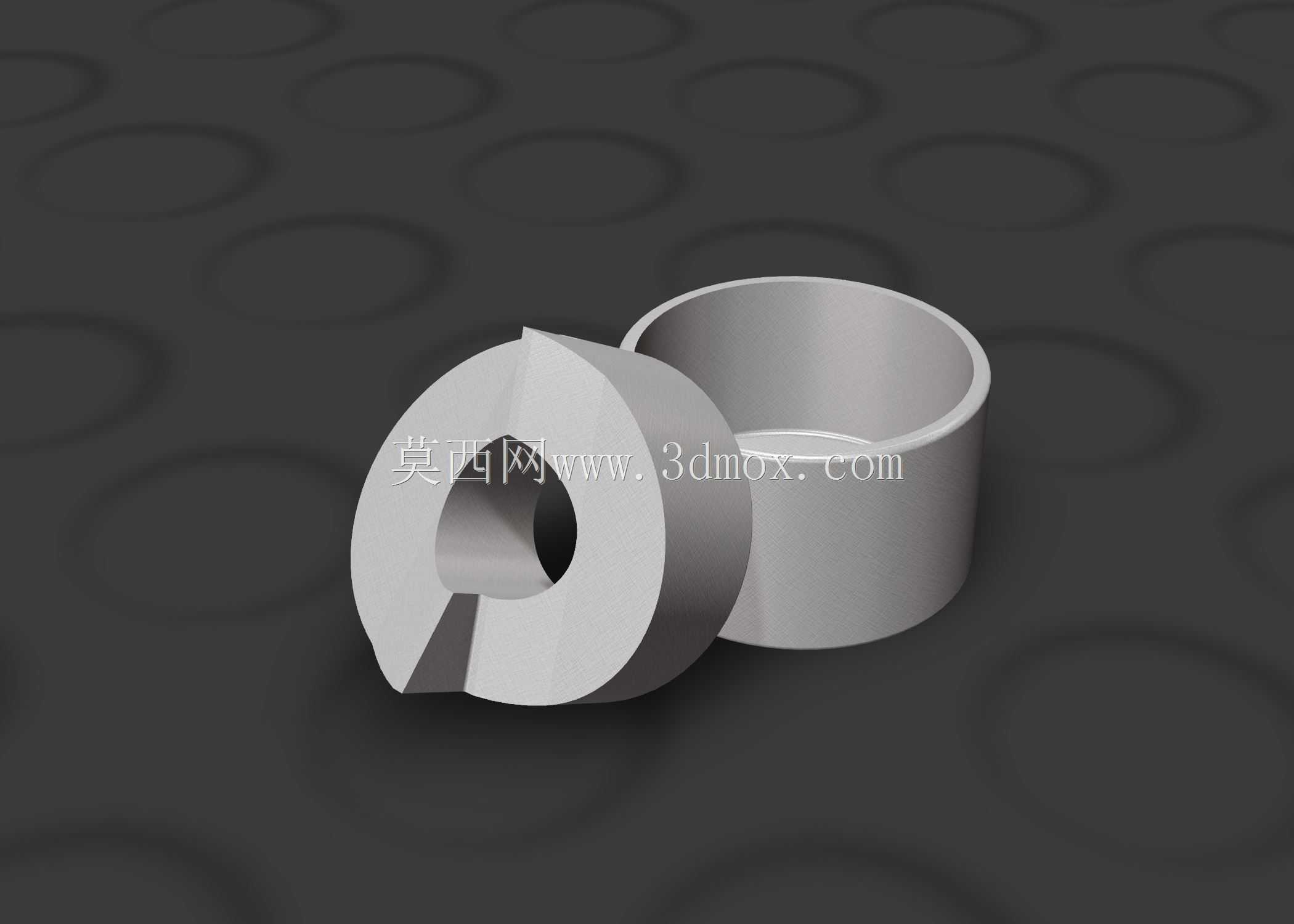

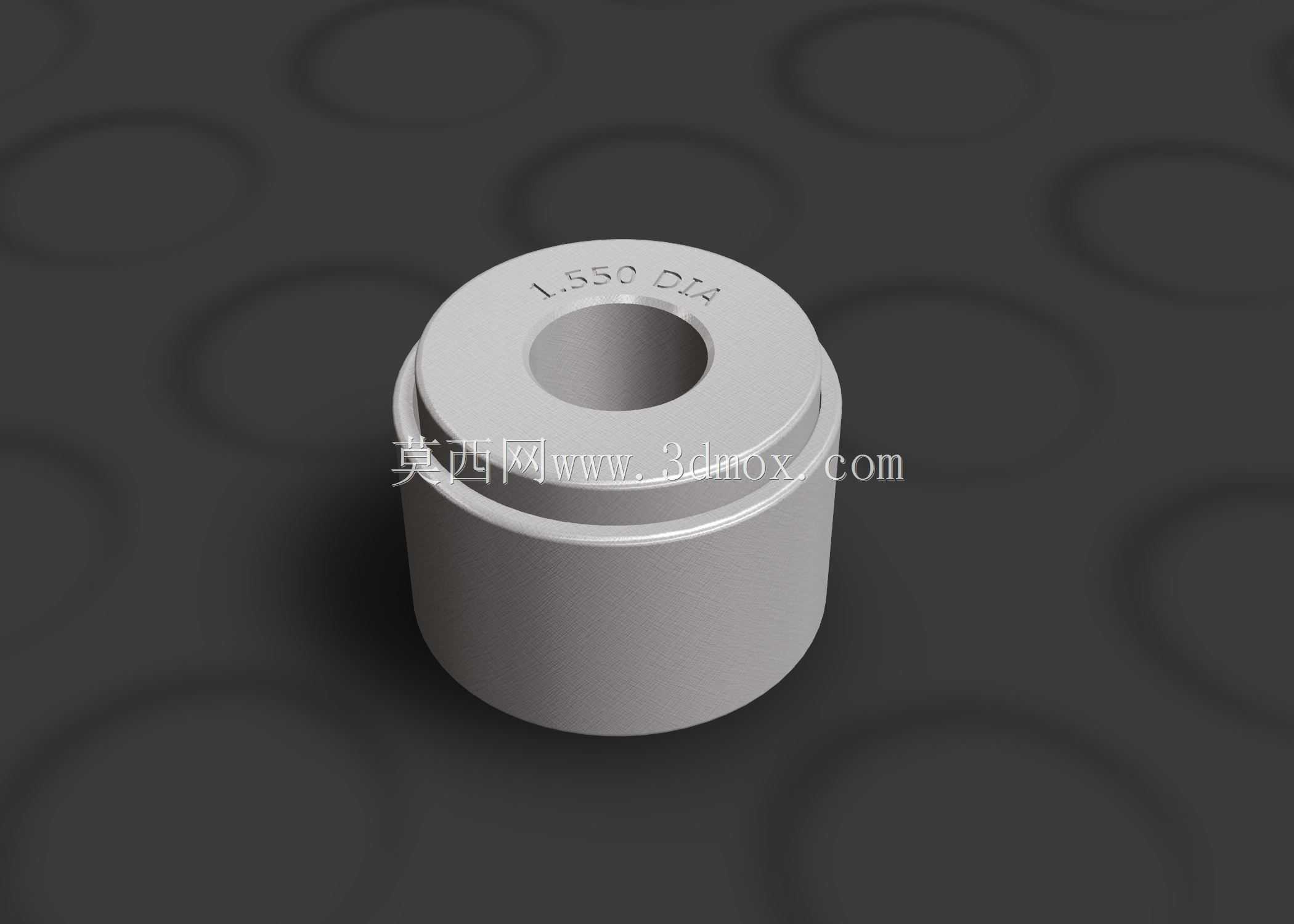

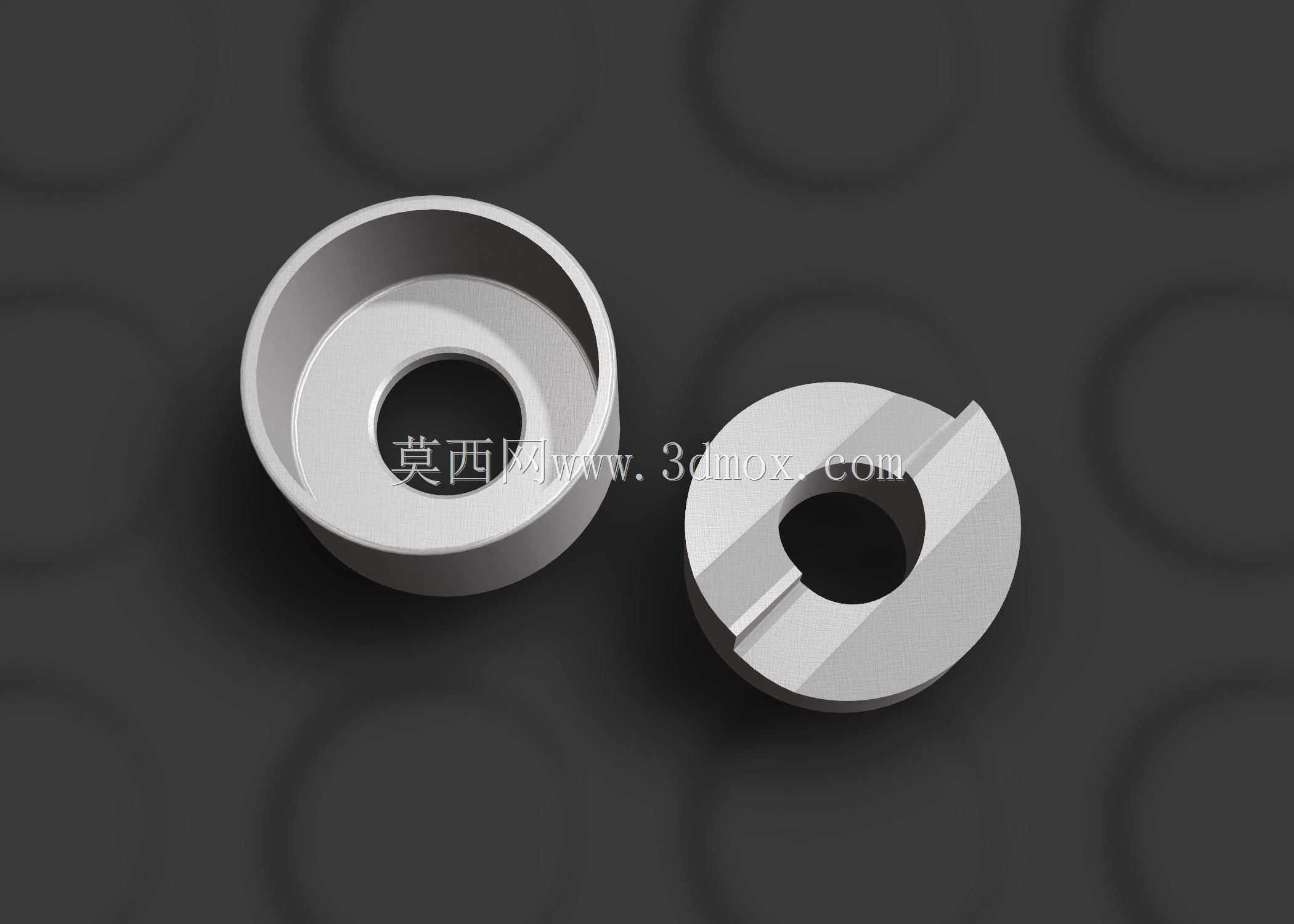

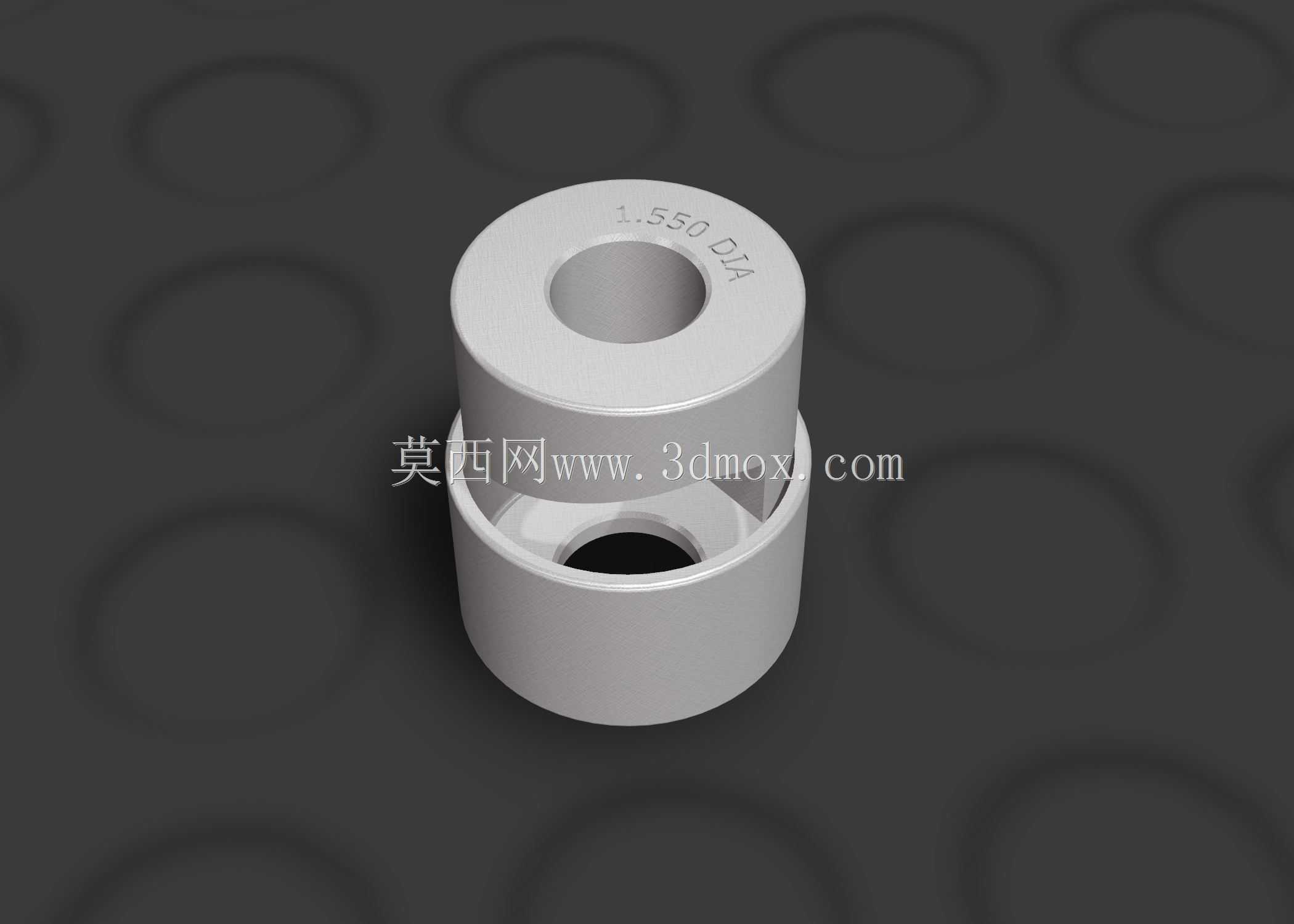

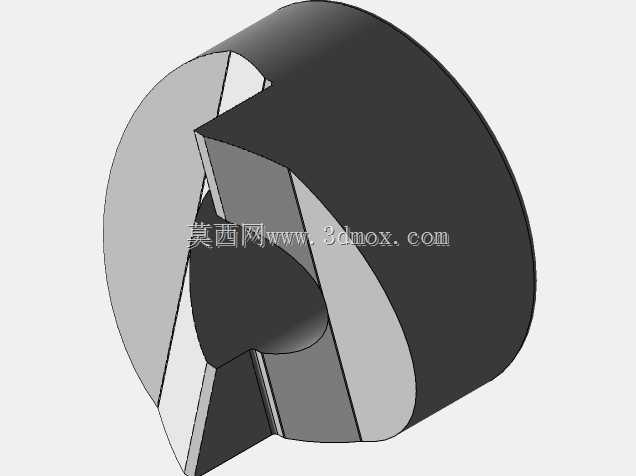

在五金冲压、液压冲孔作业场景中，这类定制尺寸的冲头是配套液压冲孔设备完成高精度孔位加工的核心执行部件，区别于标准规格冲头，1.550英寸直径的定制规格专门适配非标准孔径的批量冲孔需求，尤其适合薄板五金件、型材冲孔工序中对特殊孔径的加工要求。从实际使用逻辑来看，这款冲头除了完成基础的冲孔裁切动作，结构上特意做了台阶式分层设计，冲孔作业时，端部刃口先接触待加工板材完成材料剪切，台阶结构可以在冲头下行到指定行程时抵住板材表面，控制冲孔深度，同时能将冲裁后卡在冲头周边的余料顺着台阶面分流，避免余料抱卡冲头导致的卸料困难，减少停机清理的频次，适配连续冲压作业的生产节奏。设计过程中，首先要匹配配套液压冲头的安装接口尺寸，冲头尾部的柱体直径与液压设备的装夹腔保持过渡配合，保证装夹后无径向窜动，避免冲孔时出现孔位偏心、刃口崩损的问题；工作端直径严格控制在1.550英寸的尺寸公差带内，刃口做小角度倒角处理，既保证初始冲裁的锋利度，又能提升刃口的抗冲击性能，延长连续作业的使用寿命。外形上采用同轴阶梯圆柱结构，整体为回转体构型，端面刻印直径尺寸标识方便车间现场快速辨识规格，避免错拿错装；安装边界上，冲头总长度适配常规液压冲孔设备的装夹行程，尾部装夹段的长度满足设备夹头的最小夹持深度要求，台阶处的过渡圆角做了圆滑处理，减少应力集中，避免冲头在高频冲压载荷下出现根部断裂的问题。实际投产使用时，这类定制冲头不需要对现有液压设备做额外改造，直接替换原有标准冲头即可完成特殊孔径的加工作业，冲裁过程中材料分离面整齐，毛刺高度控制在五金冲压件的通用公差范围内，配合对应的下模套使用时，冲裁间隙均匀，能有效减少孔位边缘的撕裂、翻边缺陷，适合小批量定制五金件的冲孔加工场景，也能用于设备维修现场的现场冲孔作业，解决标准规格冲头无法覆盖特殊尺寸孔径加工的痛点。
