四柱式立式工装夹具装配结构设计

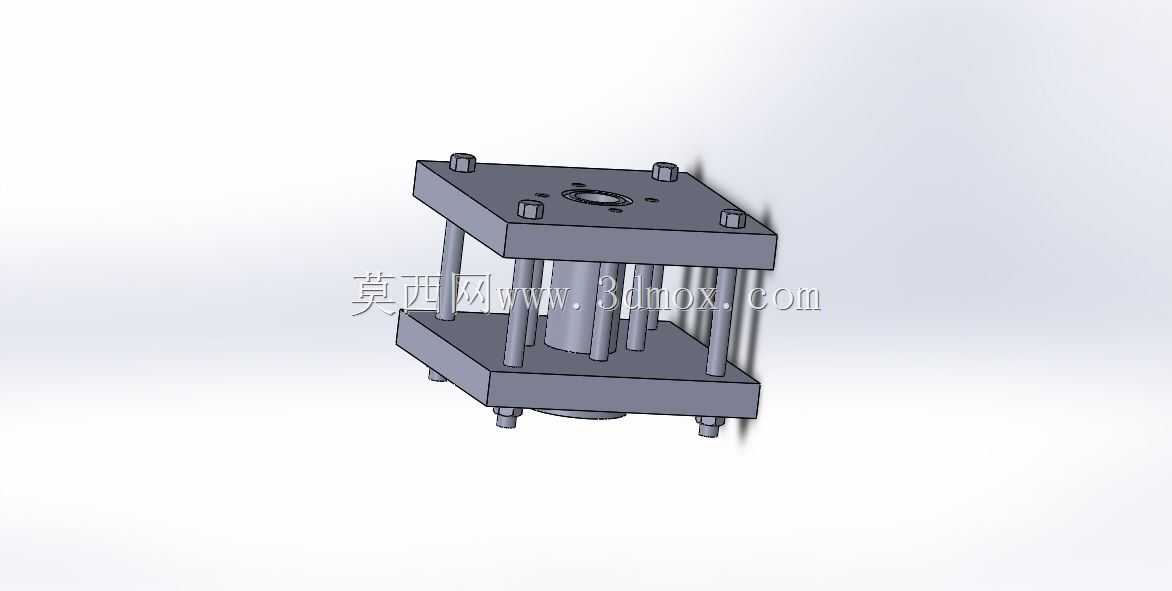

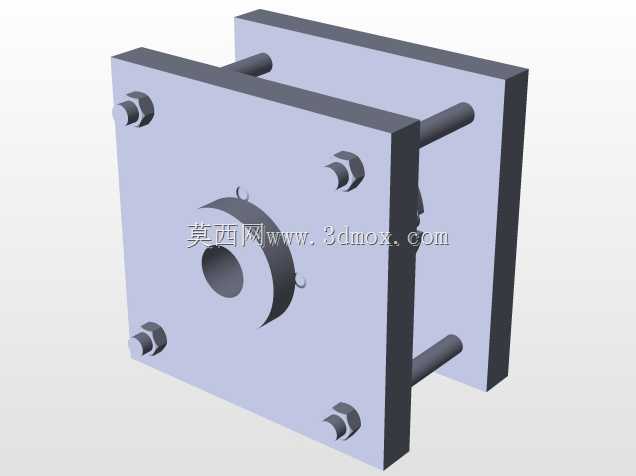

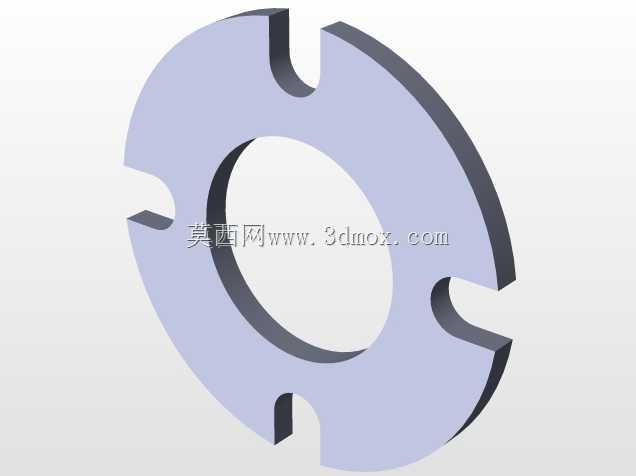

这套四柱导向的立式工装结构，主要面向零部件压装、精密定位装配类工序场景，在小型零部件压合、轴承压装、壳体类零件定位加工场景中适配性较强，可直接安装在常规工作台面或小型压力机工位上使用。整体采用上下双平板搭配四根导向立柱的框架式布局，上平板预留有标准执行元件安装位，可适配气缸、液压缸或手动压杆作为动力输入，中间区域设置有工件定位型腔，可根据待加工零件的外形更换定位衬套，无需改动主体框架即可适配小批量多型号零件的装夹需求。设计过程中优先考虑了装夹动作的同轴度要求，四根导向立柱采用对称式分布，与上下平板的安装孔采用H7/h6的小间隙配合，保证上下模合模过程中无偏载卡滞，避免压装过程中因导向偏差造成工件压伤或定位失准。上下平板的边角位置均设置有锁紧螺栓位，既可以在装配阶段调整导向立柱的平行度，也可在长期使用出现磨损后快速调整间隙，无需整体拆解结构。从安装边界来看，整体结构的外轮廓尺寸适配常规小型工位的安装空间，下平板预留的安装沉孔可直接通过T型螺栓固定在标准工作台上，不需要额外制作过渡转接板，现场安装调试的工作量较小。结构的受力路径经过优化，压装过程中的载荷通过四根立柱均匀传递到下平板，不会出现局部应力集中导致的平板变形，中间的定位芯轴采用可拆卸式设计，磨损后可单独更换，降低后期维护成本。在实际产线应用中，这类结构常搭配防误装检测元件使用，可在上平板对应位置加装接近开关，检测工件是否放置到位，避免空压或工件错位造成的工装损坏。导向立柱表面可根据使用频率做淬火处理，提升表面耐磨性能，延长工装的整体使用寿命，上下平板的厚度经过载荷校核，可承受常规1吨以内的压装载荷，满足大部分小型零部件装配工序的受力要求。结构整体无复杂异形零件，所有组成部件均可采用常规机加工方式制作，加工成本可控，装配过程不需要专用工装，普通装配钳工即可完成整体组装调试，适合中小批量生产场景下的快速工装落地。
