带易打印部件的双工位管类夹持夹具

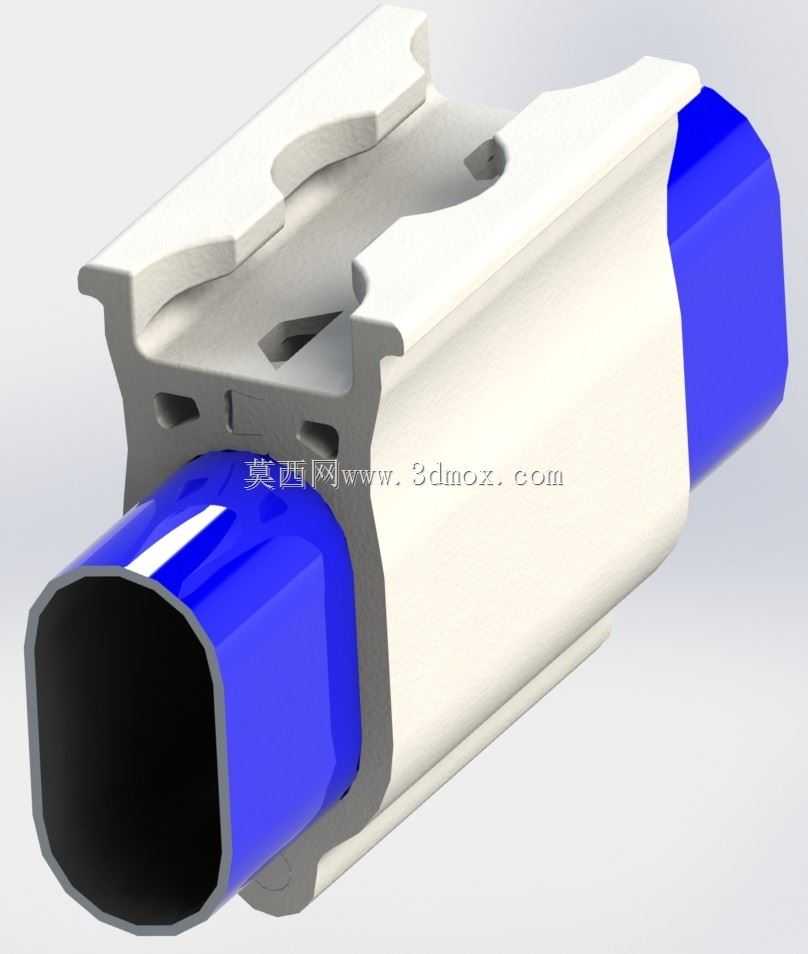

这款夹持结构主要面向小口径方管类工件的临时固定、工位转运以及3D打印配套装夹场景，在桌面级加工工位、小型装配线旁的工件暂存、3D打印后处理夹持环节都能适配。结构整体采用对称式双端夹持布局，中间主体为承力框架，两端蓝色部分为与管件直接接触的抱紧段，抱紧段内孔匹配对应规格的方管外轮廓，接触区域做了整圈贴合设计，避免装夹时对薄壁管件造成局部压痕，同时保证足够的静摩擦力防止管件轴向窜动。

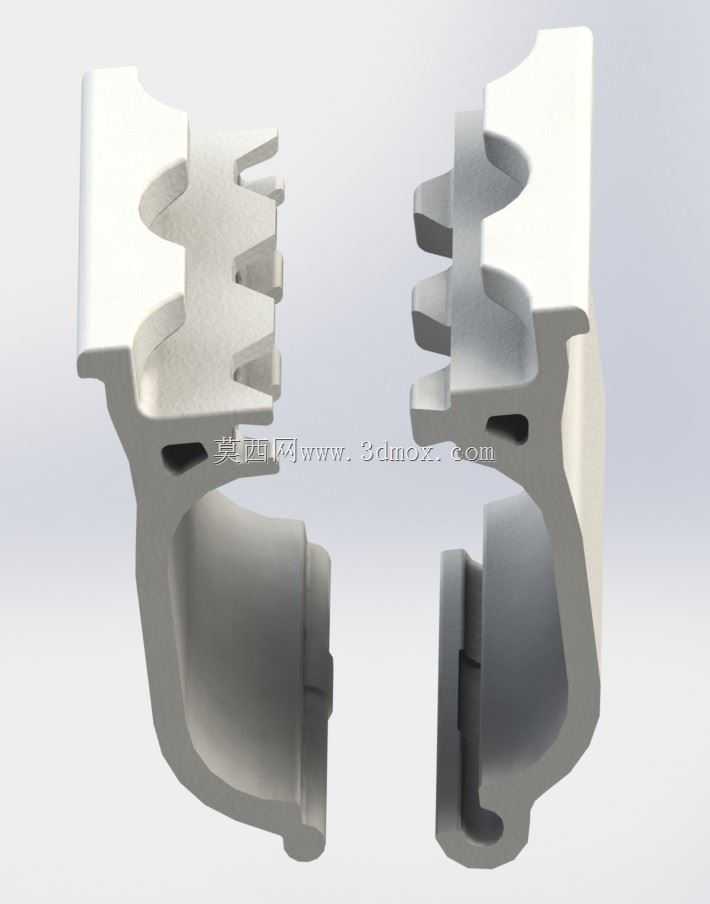

设计阶段优先考虑了易加工打印的需求，主体框架的加强筋布局避开了大角度悬空结构，采用FDM工艺打印时无需添加过多支撑，打印完成后仅需简单去除少量支撑毛刺即可投入使用，大幅降低了单件制作的成本与周期。中间承力段的镂空结构并非单纯减重，每一处镂空槽的位置都经过受力校核，在保证整体抗弯、抗扭刚度满足日常装夹需求的前提下，尽可能缩减了实体材料占比，让整体重量控制在适合手持操作的区间，同时镂空槽也可作为工位挂装的卡位，配合工位挂架实现随取随用。

安装边界上，两端抱紧段的内孔尺寸适配常规20mm规格的标准铝方管，主体框架的最大外轮廓宽度控制在60mm以内，长度方向总尺寸不超过120mm，不会在狭小的桌面工位占用过多操作空间。抱紧段与主体框架采用嵌入式卡合结构，无需额外紧固件即可完成组装，针对不同管径的夹持需求，仅需更换对应内孔尺寸的抱紧段即可适配，主体框架可通用，进一步提升了结构的复用性。

实际使用中，该夹具可同时夹持两根平行排布的方管工件，在进行管件端面打磨、侧面钻孔、标识粘贴等工序时，无需额外调整夹件位置即可完成双件同步操作，相比单工位夹具能提升近一倍的工位操作效率。夹持力的控制通过抱紧段的壁厚设计实现，常规打印耗材的刚性下，手动推入管件即可完成锁紧，拔出时仅需稍用力即可分离，无需额外的扳手、螺丝刀等工具，非常适合频繁拆装的轻载装夹场景。结构的受力路径从管件接触段直接传递到中间主体的加强筋上，没有冗余的传力环节，长期使用不会出现局部应力集中导致的断裂问题，即使是采用常规PLA耗材打印，也能满足日常轻载工装的使用强度要求。
