链条传动式回转阀结构三维设计

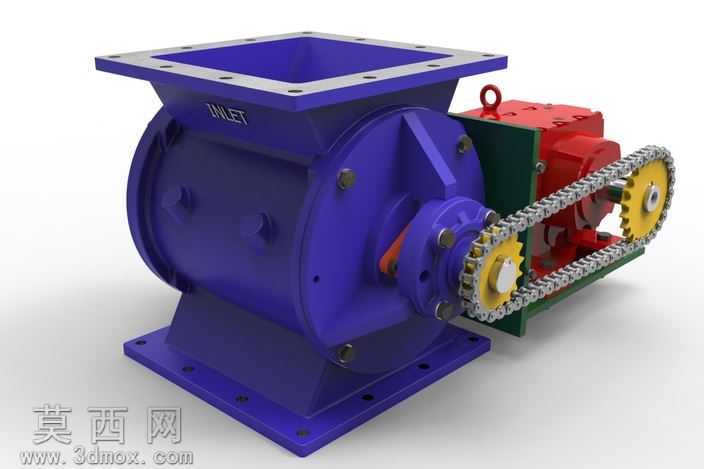

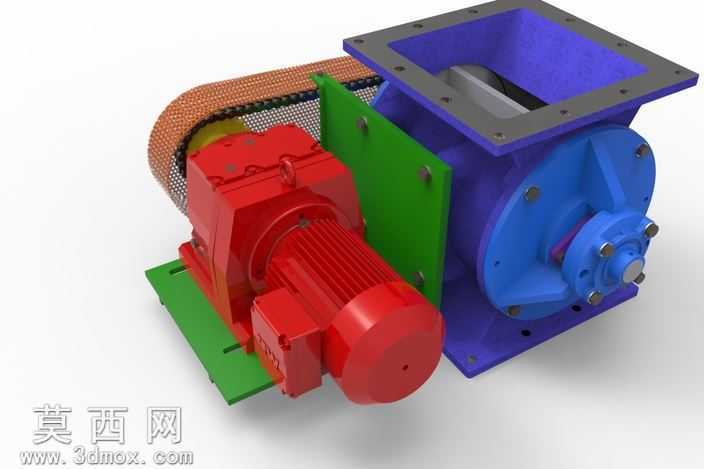

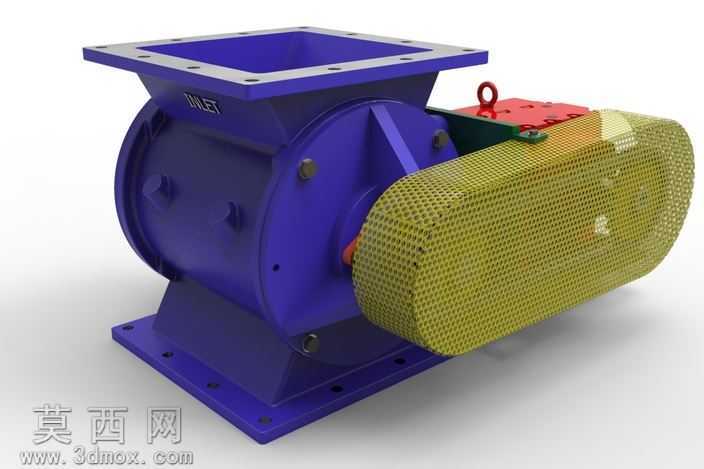

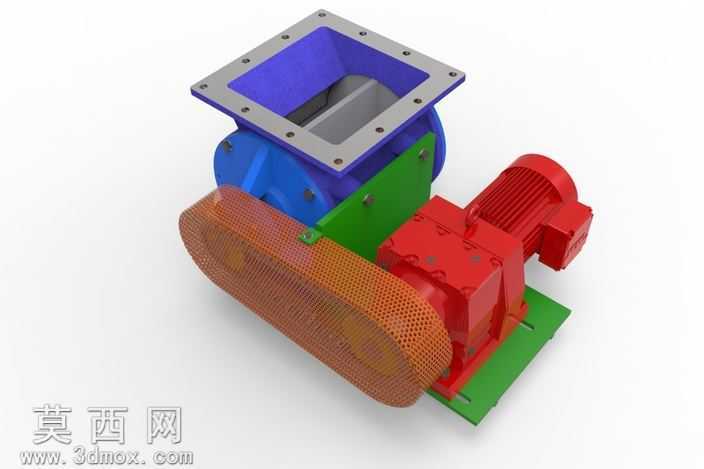

本作品为链条传动式回转阀的三维参数化设计模型，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先依据气力输送系统卸料工况的通用参数确定核心腔体尺寸，完成上方方形进料法兰、下方方形安装底座的基准定位，再依次构建内部叶轮转子、端盖密封结构、侧装传动连接座的独立零件，所有配合面均按照机械加工公差要求预留装配间隙，保证虚拟装配过程中无干涉错配问题。模型材质分配贴合实际工业产品的生产选材，主阀体与叶轮部件采用铸铁材质渲染，表面做哑光深蓝色工业漆质感处理，还原铸件喷涂后的真实肌理；传动链轮采用45号钢调质材质，齿面做金属亮面处理体现机加工精度，配套传动链条做镀锌防锈的银灰色金属质感；驱动端减速箱体采用铸钢材质搭配红色工业漆面，连接基座做墨绿色防锈漆效果，不同材质的粗糙度、反光度参数均经过反复调试，渲染输出的效果图可清晰区分各功能部件。结构设计上，该回转阀采用链轮链条减速传动方案，主动链轮安装在减速电机输出轴，从动链轮与阀体内叶轮主轴直连，相比直连驱动可获得更大输出扭矩，适配高粘度、大颗粒物料的卸料工况；阀体进出口采用方形法兰结构，法兰面预留均匀分布的螺栓安装孔，可直接与上下游料仓、输送管道对接；叶轮与阀体内壁采用极小间隙配合，既保证转子运转顺畅，又能实现上下腔的气压隔离，满足气力输送系统的锁风要求；侧装的减速电机与阀体之间设置独立安装支架，可避免传动载荷直接作用在阀体端盖，延长设备整体使用寿命。建模过程中对所有运动部件做了运动仿真验证，确认链条传动无跳齿、叶轮转动无卡滞，各连接螺栓的安装位置预留足够的扳手操作空间，兼顾设备运行可靠性与后期维护便利性，模型可直接用于产品展示、结构优化改进以及生产加工的参考依据。
