冲击式水轮机转轮及支架结构三维设计

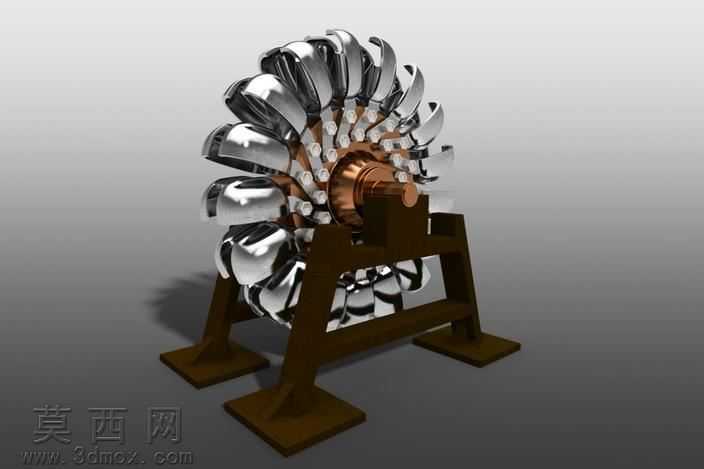

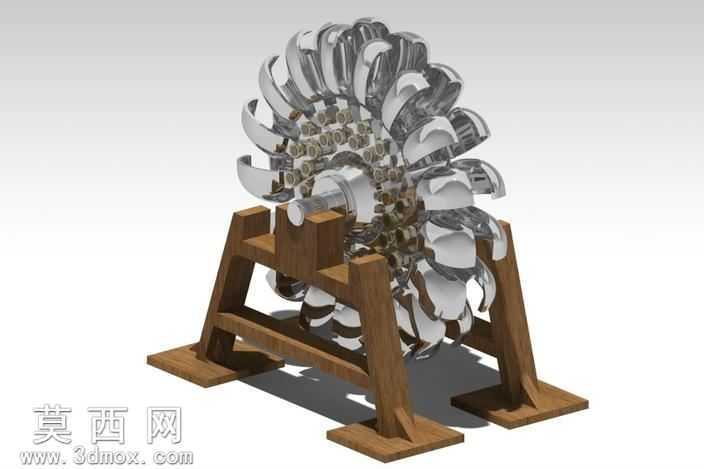

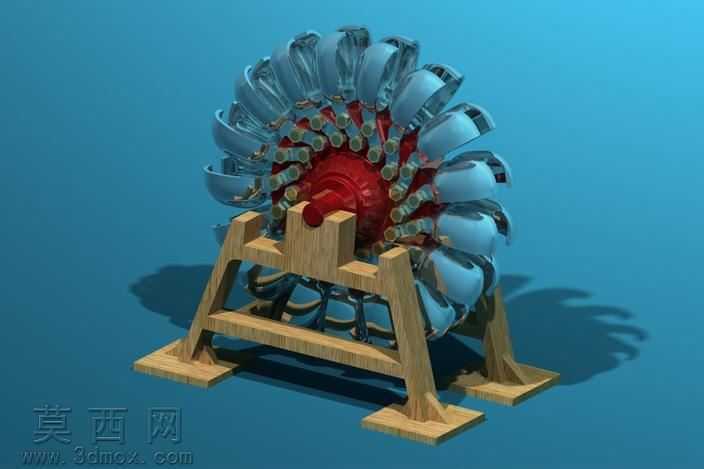

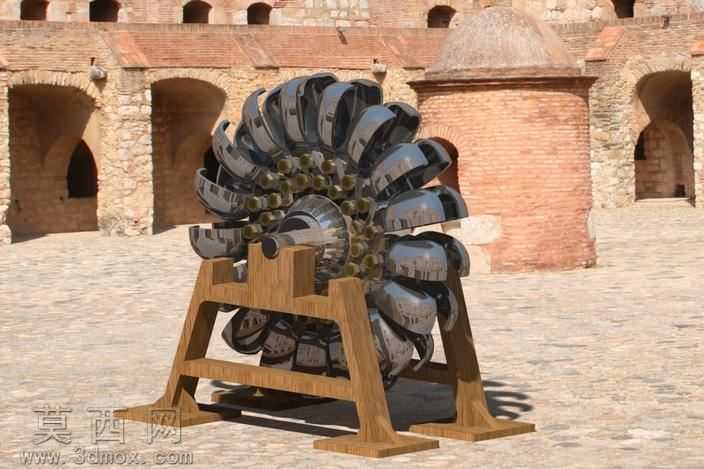

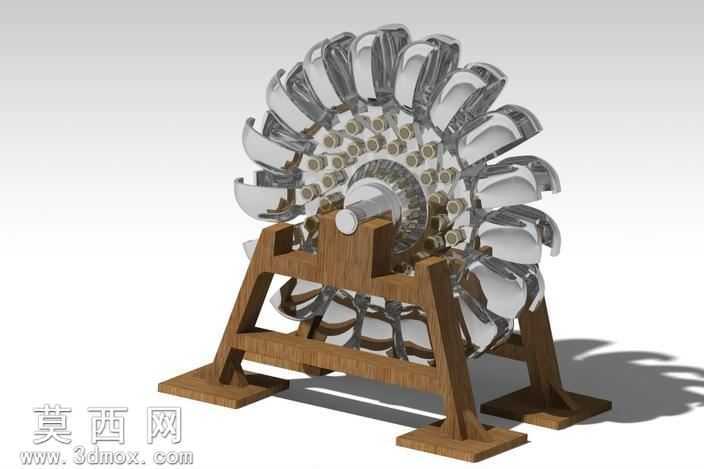

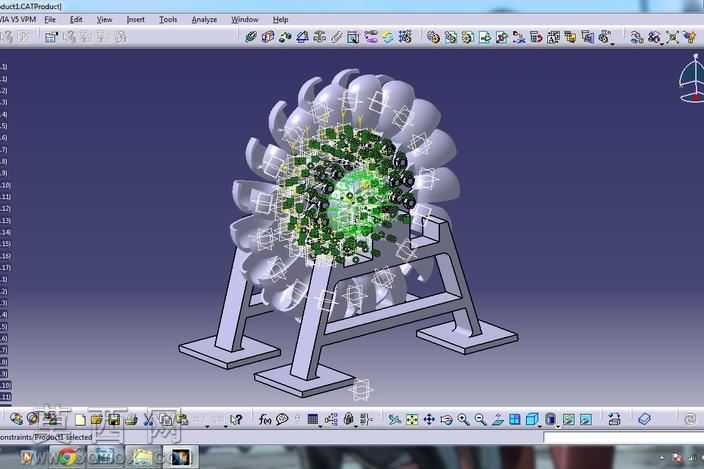

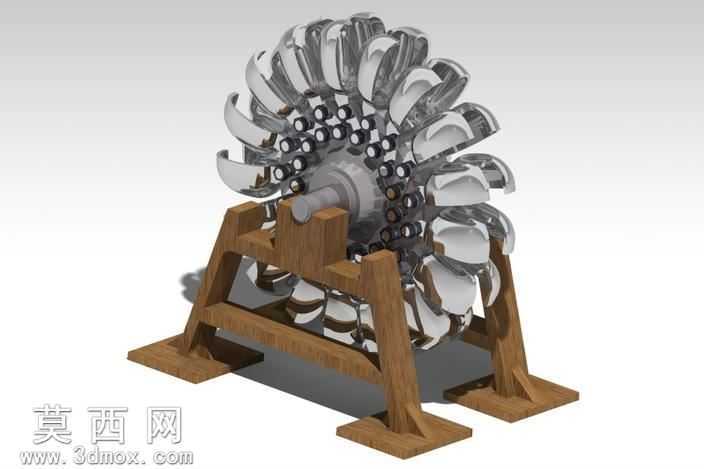

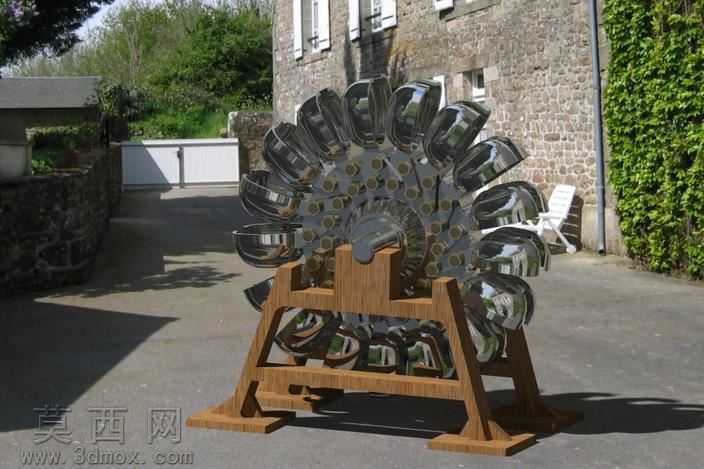

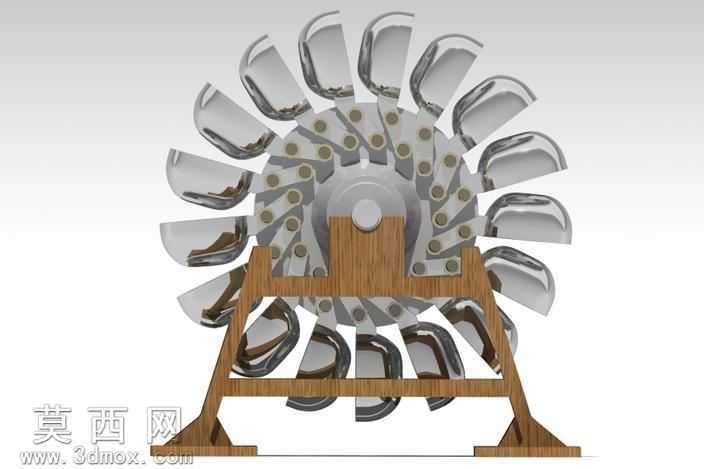

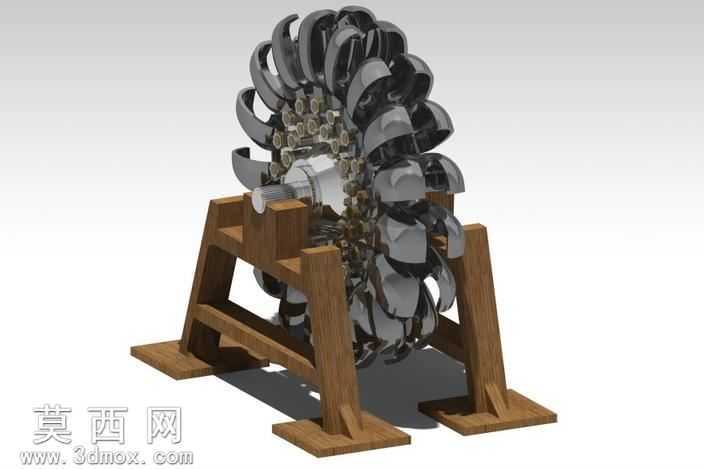

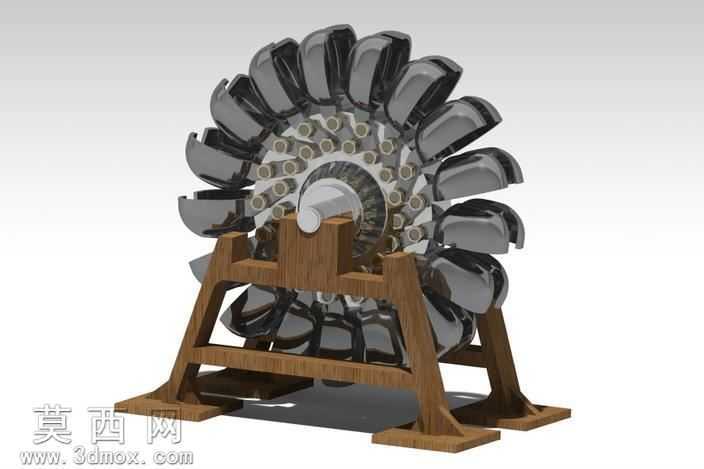

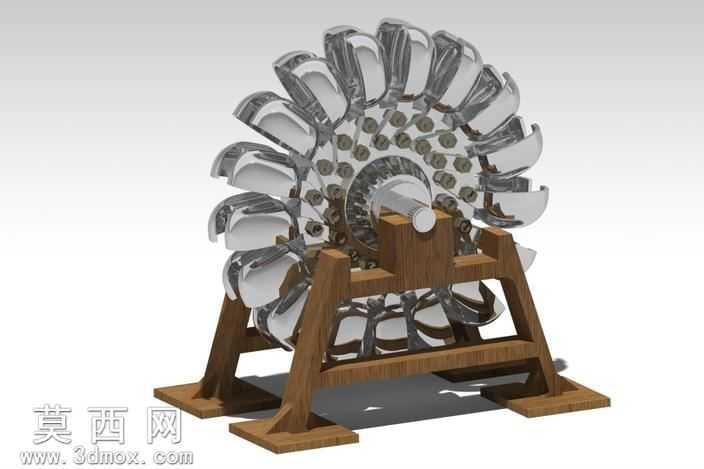

本作品为冲击式水轮机的完整三维建模设计，建模阶段依托三维设计软件完成全参数化结构搭建，首先对核心做功部件转轮进行精细化建模：沿圆周均匀排布的勺形水斗叶片，严格遵循冲击式水轮机的水力型线要求，逐个绘制叶片的截面轮廓曲线，通过放样、曲面缝合、实体加厚等操作生成单个叶片实体，再通过圆周阵列命令完成整圈叶片的排布，保证每个叶片的安装角度、相对位置完全一致，还原真实水轮机转轮的水力结构特征。转轮中心的轮毂部分采用回转建模方式，精准设计与主轴配合的轴孔、定位端面，以及用于固定叶片的安装槽位，通过布尔运算整合叶片与轮毂的连接结构，还原叶片与轮毂间的螺栓、螺母紧固连接细节，每一处紧固件的尺寸、安装位置都符合机械装配规范，清晰呈现转轮部件的装配逻辑。配套的支撑支架采用型钢焊接结构的建模思路，分别绘制支架立柱、斜撑、底部安装底座的型材截面，通过拉伸、焊接坡口特征添加完成支架主体建模，精准设计支架顶部与转轮主轴座的配合安装面，保证转轮安装后的同轴度与支撑稳定性，还原支架的地脚安装板结构，预留螺栓安装孔位，符合真实设备的安装固定要求。渲染阶段针对不同部件匹配对应材质：转轮叶片与轮毂的金属过流部件赋予抛光金属材质，调整材质的反射率、粗糙度参数，还原不锈钢材质的亮面金属质感，凸显水斗曲面的流畅弧度；紧固螺栓、螺母赋予标准碳钢材质，添加轻微的氧化质感区分于过流部件的亮面效果；支撑支架赋予深色防锈漆材质，调整哑光漆面的漫反射参数，还原工业涂装的厚重质感。场景搭建采用渐变灰色背景，添加三点布光系统，主光源模拟工业照明从斜上方投射，突出转轮叶片的曲面层次与金属反光，辅助光源补全支架部分的暗部细节，避免结构阴影过深遮挡装配关系，最终渲染效果清晰呈现冲击式水轮机的整体结构、部件连接关系与材质特征，完整还原该类水力能源设备的结构形态，可用于水力设备结构展示、教学演示、方案汇报等场景。
