火箭造型木质拼装结构教学演示件

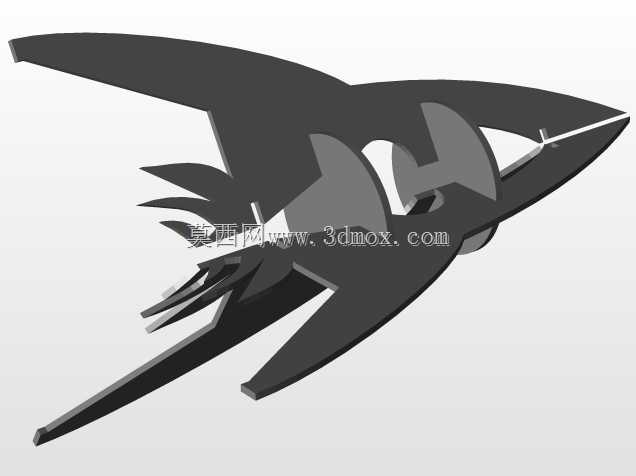

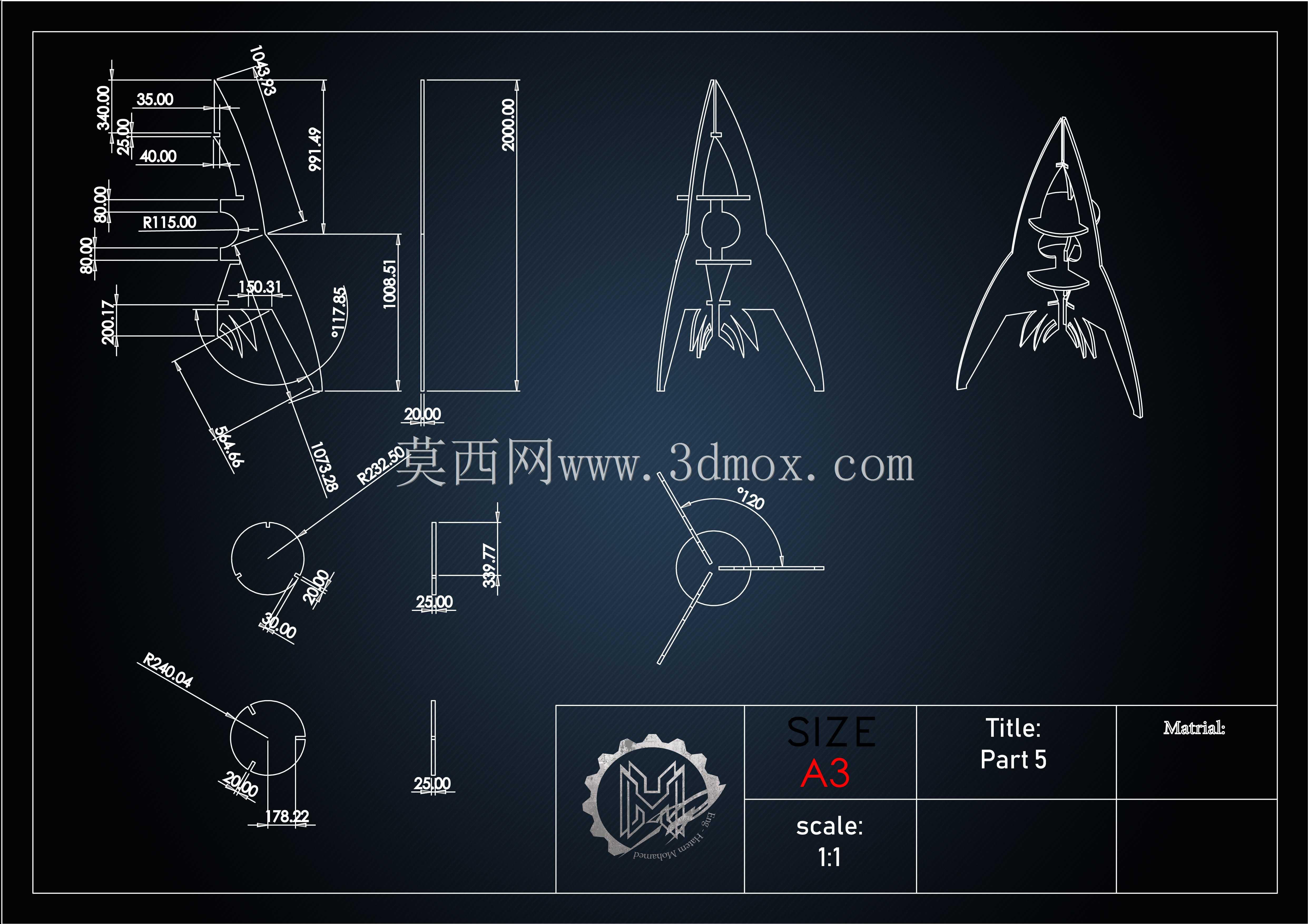

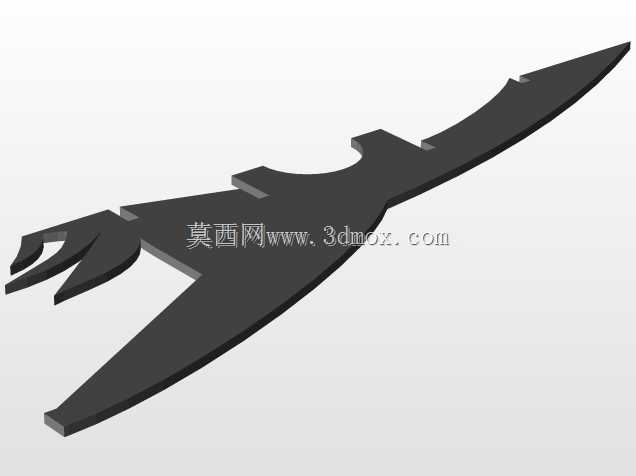

该结构件采用多片木质板材切割后拼接成型，整体呈现复古火箭的流线型轮廓，主体沿中心对称面拆分，通过板材上预设的卡槽实现无胶快速拼接，适合作为机械结构入门教学的演示载体，帮助初学者理解平面板材向三维立体结构转化的设计逻辑。从应用场景来看，这类拼装结构既可以作为工程制图课程的配套实操教具，让学习者通过实际拼接理解视图投影、公差配合的基础概念，也可作为创意桌面摆件，展示结构设计的巧思。设计过程中，首先确定整体火箭造型的外轮廓曲线，将三维曲面沿纵向拆分为多组等厚切片，每片切片的边缘预留对应厚度的卡槽，卡槽的宽度与板材厚度保持一致，配合公差控制在0.1mm以内，保证拼接时既能顺利卡入，又不会出现松动晃荡的情况。主体箭身部分的三片主支撑板沿周向均匀分布，夹角互为120度，底部的尾翼片与主支撑板通过横向卡槽连接，形成稳定的三角支撑结构，放置在水平桌面上时无需额外固定即可保持直立。箭身中部设置的环形卡件，一方面可以对三片主支撑板起到径向限位作用，避免板材受外力出现外张变形，另一方面也还原了火箭箭体的分段视觉效果。所有板材的切割轮廓均采用圆弧过渡，没有尖锐棱角，避免拼接操作时划伤手部。从安装边界来看，整体拼装完成后的高度约320mm，底部最大支撑跨度约180mm，占用桌面空间较小，单片板材的最大轮廓尺寸不超过300mm*150mm，适配常规激光切割机的加工幅面，不需要额外拼接板材。结构设计时充分考虑了板材的受力特性，所有卡槽的位置均避开板材的应力集中区域，拼接完成后整体可承受约5N的水平侧向推力不会散架，满足日常教学演示和桌面摆放的使用需求。这类拼装结构的设计思路，本质是将复杂三维形态拆解为二维平面构件，通过标准化的卡槽接口实现快速装配，大幅降低了加工难度和装配门槛，非常适合入门级结构设计练习，帮助学习者建立从二维图纸到三维实物的映射思维，理解装配约束、公差配合、结构稳定性等基础工程概念。
