SolidWorks入门练习用异形支座结构

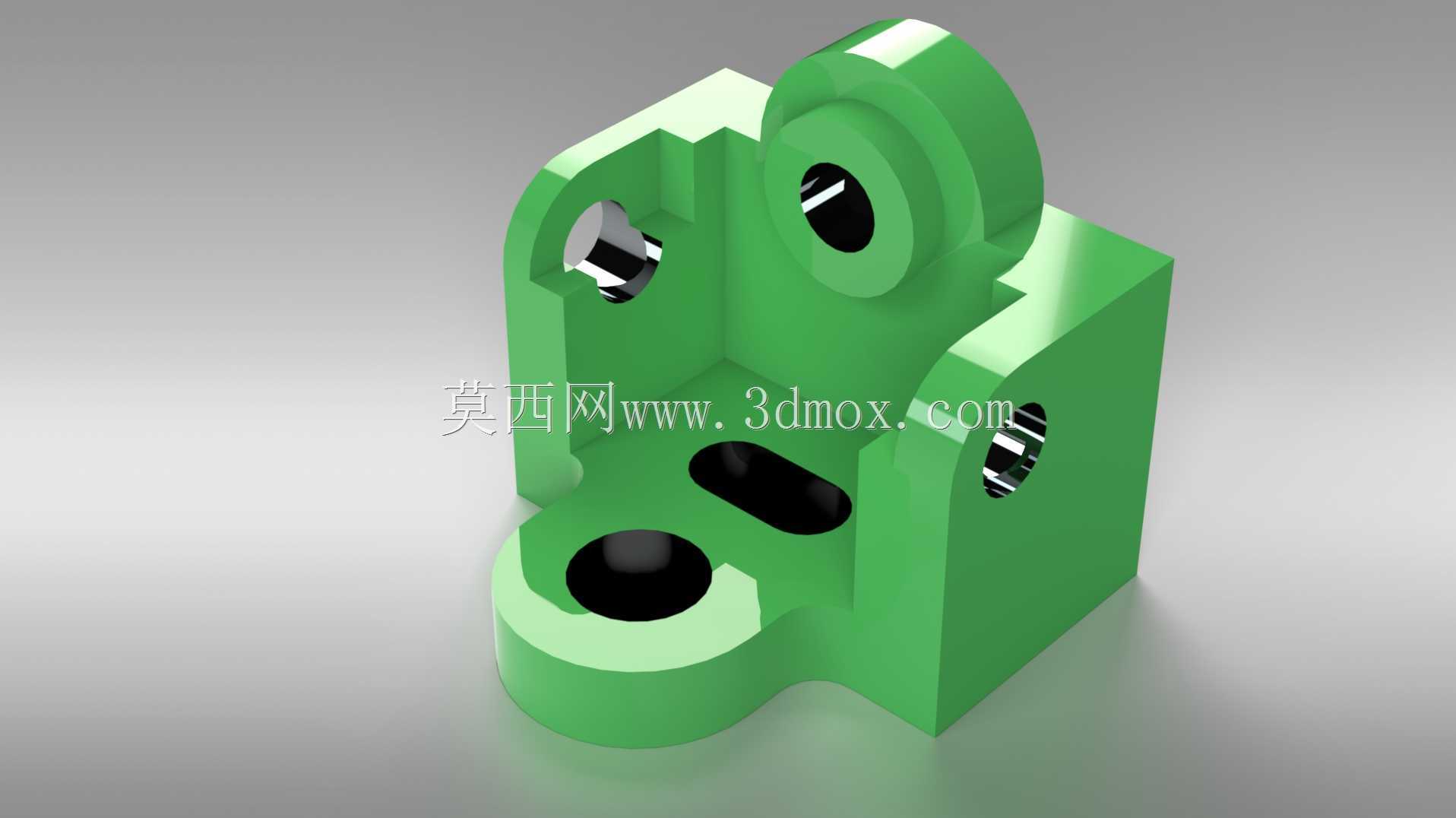

　　这个异形支座类零件，是SolidWorks入门阶段非常典型的综合练习载体，覆盖了基础建模里绝大多数常用特征的操作逻辑，对应实际工业场景里的小型设备安装支撑、传动部件定位的功能需求。从结构设计逻辑来看，零件主体采用一体化铸造成型后机加工的工艺思路，底部设置带两个沉头安装孔的支撑底座，沉孔设计可以让内六角安装螺栓完全沉入零件表面，不会突出干涉上方装配的部件，底座边缘做了圆弧过渡处理，既可以减少铸造时的应力集中，也能避免安装时锐边划伤操作人员。底座向上延伸出两个带同轴通孔的支撑耳板，两个耳板的孔位同轴度公差要求控制在0.02mm以内，用来穿装铰接销轴，实现和其他摆动部件的转动连接，耳板外侧的孔口位置做了倒角处理，方便销轴装配时的导入，

　　也能去除机加工后的毛刺。零件中部的空腔结构是减重设计的核心，在保证整体结构刚性的前提下，去除了非受力区域的多余材料，降低零件整体重量，空腔内设置的长条形腰型孔，是用来穿过管线或者预留调整间隙，避免装配时和其他部件发生位置干涉，腰型孔的边缘同样做了圆角过渡，防止应力集中导致零件受交变载荷时出现开裂。零件上部的凸台结构带一个垂直方向的通孔，这个孔位是用来安装定位销或者小型传动轴，孔的内壁需要做精镗加工，保证和配合轴的间隙配合精度，凸台和主体连接的位置做了加强筋结构，提升凸台的抗弯折能力，避免受力时凸台从根部断裂。从安装边界来看，零件底部的安装孔中心距是固定的，整体外轮廓的长宽高尺寸适配小型自动化设备的安装空间，

　　不需要额外做结构修改就可以直接安装在标准规格的铝型材安装面上，所有的安装孔位都预留了足够的扳手操作空间，装配时不需要特殊工装就可以完成锁紧固定。从建模练习的角度，这个零件可以让初学者完整掌握拉伸凸台、拉伸切除、倒角、圆角、筋特征、简单孔、沉头孔这些基础特征的操作流程，同时能练习建模时的基准选择、特征顺序规划的思路——比如先做主体底座的拉伸，再依次添加耳板、上部凸台、加强筋，最后做切除和细节处理，合理的特征顺序可以减少建模过程中的报错，也方便后续修改参数时调整尺寸。实际应用中这类支座零件常用来作为小型气动元件、传感器支架、铰接传动副的支撑结构，承受的载荷以静载荷和小幅交变载荷为主，材料一般选用HT200灰铸铁或者6061铝合金，

　　灰铸铁版本的减震性能更好，适合有小幅振动的设备场景，铝合金版本重量更轻，适合对设备自重有要求的便携类设备。零件的所有加工面都标注了明确的粗糙度要求，安装底面的粗糙度要求Ra1.6，保证安装时的贴合度，各个配合孔的内壁粗糙度要求Ra3.2，非加工的铸造面粗糙度要求Ra25即可，不需要额外做机加工处理。建模过程中需要注意各个特征之间的几何约束关系，比如两个耳板的同轴孔要添加同轴心约束，底部安装孔要和底座边缘保持对称约束，这样修改整体尺寸的时候，所有关联特征会同步更新，不会出现特征错位的问题，这种参数化建模的思路也是机械结构设计里最核心的基础能力，通过这类简单零件的反复练习，可以快速建立规范的建模习惯，为后续复杂装配体的设计打下基础。
