法兰式管道三通弯头结构设计

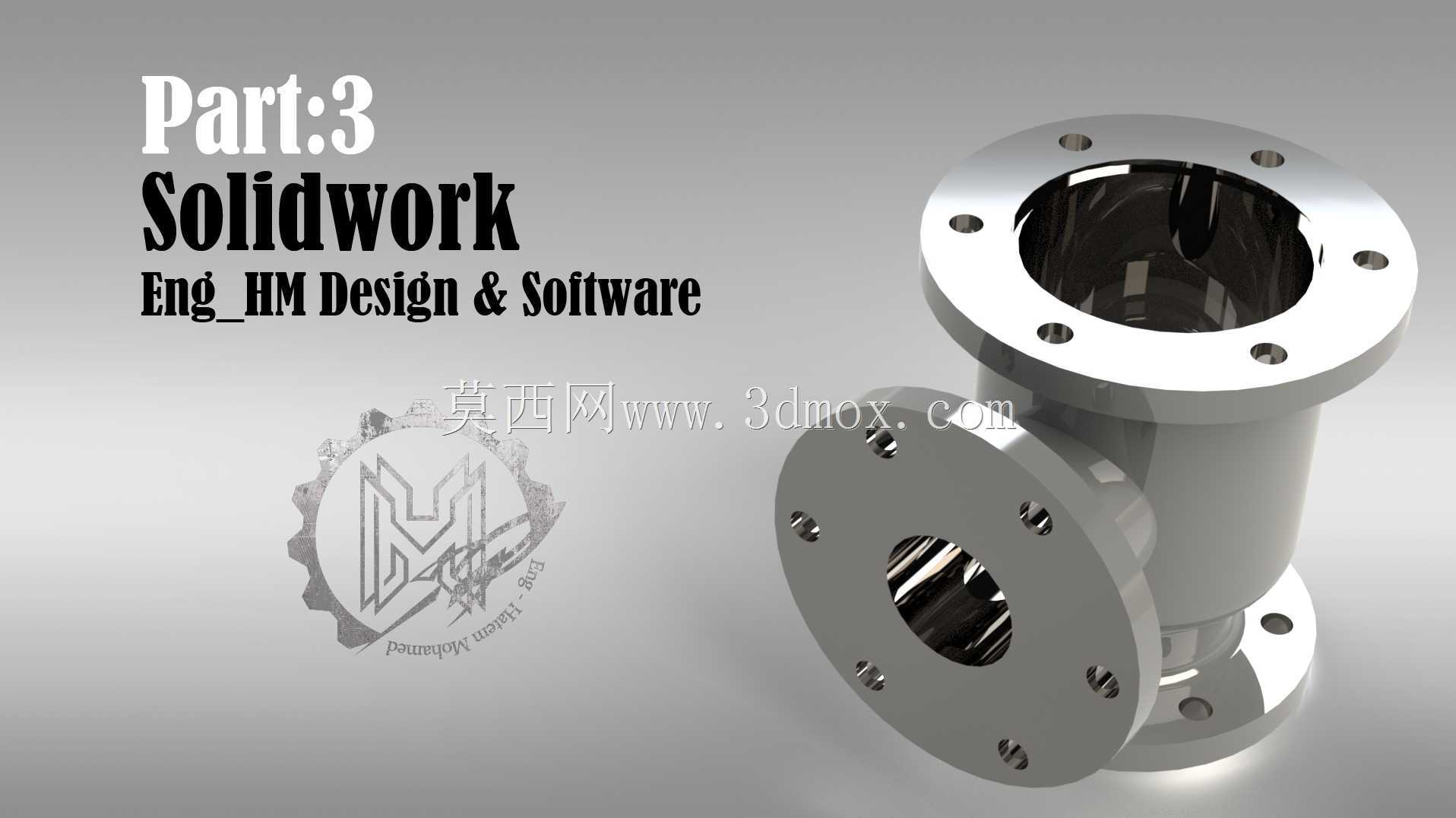

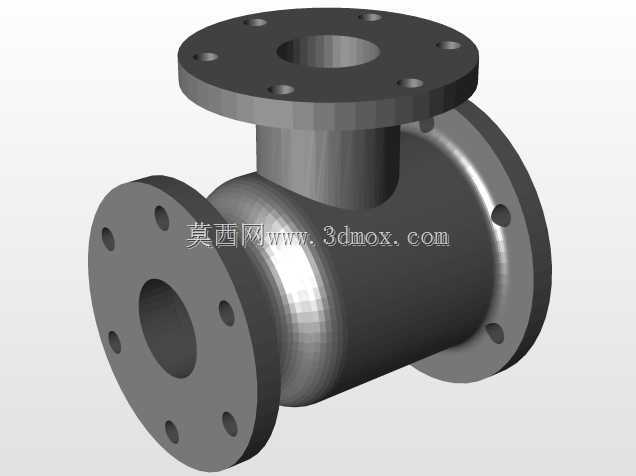

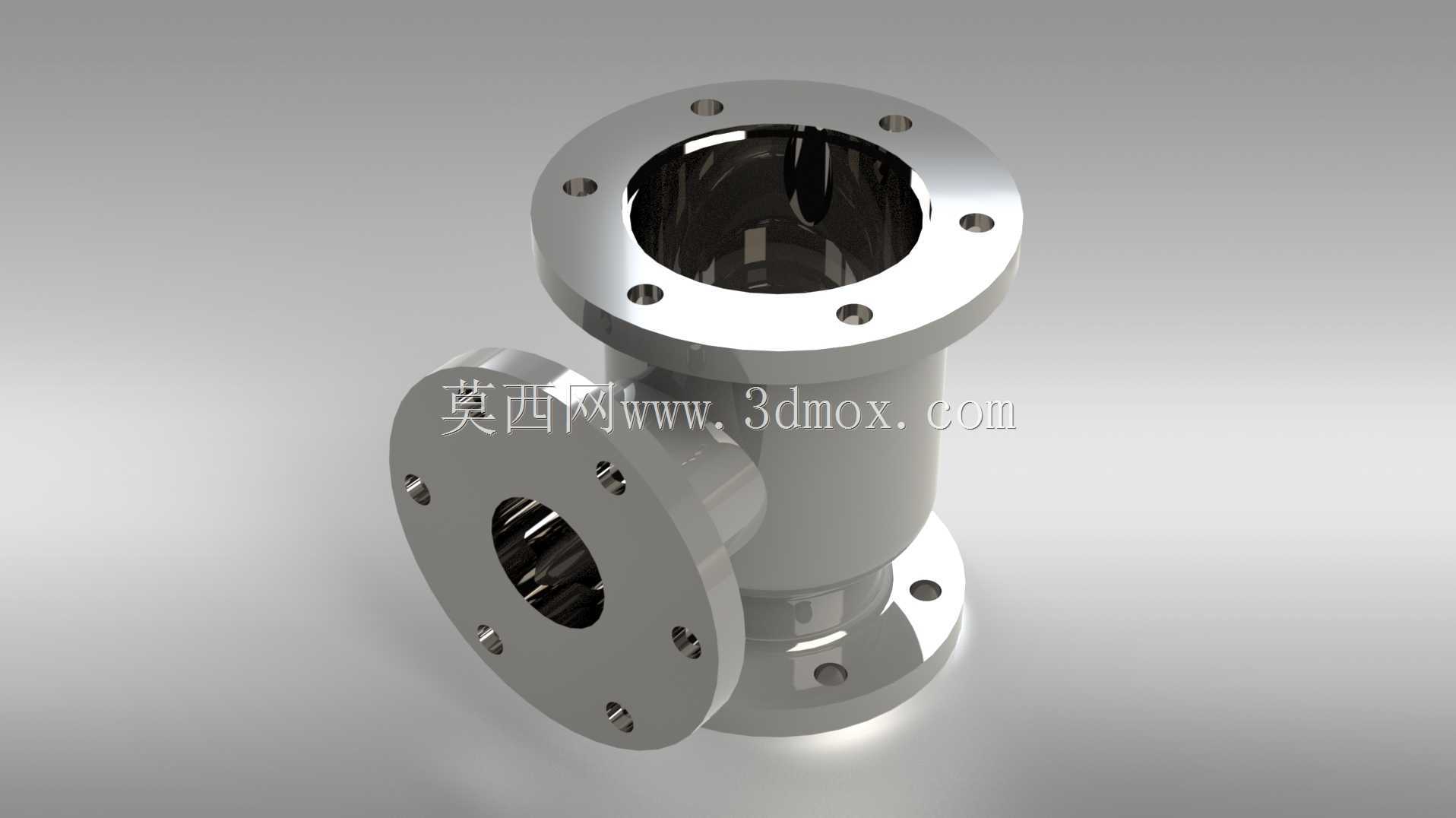

　　这类带法兰连接结构的三通弯头，主要应用在工业流体输送管网的支路分流场景，常见于化工介质输送管线、市政给排水管路、暖通空调循环水系统、压缩空气配送管网中，作用是在管路需要改变走向同时分出支路的位置，实现主管路与支管路的连通，相比采用标准弯头加三通拼接的管路组合，一体化的三通弯头结构减少了两个连接密封面，能有效降低管路泄漏点数量，提升管路运行的可靠性。从结构设计逻辑来看，这类三通弯头采用等径正交的腔体结构，三个连接端均设置带螺栓孔的凸面法兰，法兰端面加工有密封面，安装时通过穿装螺栓压紧密封垫片实现管路的密封连接，法兰上的螺栓孔采用跨中布置方式，能避免安装时螺栓与相邻管路构件产生干涉，同时保证法兰连接的受力均匀性。

　　腔体内部采用圆弧过渡结构，没有直角突变的流道结构，能大幅降低流体在转向分流位置的局部阻力，减少流体输送过程中的压头损失，同时避免介质中的固体杂质在直角位置沉积造成管路堵塞，对于输送含少量颗粒的流体介质也有较好的适配性。在安装边界设计上，三个法兰端面的位置度公差需要严格控制，保证与对接管路法兰的同轴度，避免安装时出现密封面错位导致的密封失效问题；法兰的厚度根据管路公称压力等级匹配，满足螺栓预紧力作用下的法兰刚度要求，避免法兰受压变形导致密封面泄漏；流道的内径尺寸与对接管路的通径保持一致，避免通径突变造成的流场紊乱。建模过程中需要重点处理三个法兰与主体腔体的过渡位置，采用圆角过渡减少应力集中，避免管路在承压运行时过渡位置出现应力开裂；

　　法兰上的螺栓孔采用圆周阵列方式生成，保证孔位的分度精度，同时要注意法兰背面的螺栓沉孔深度，满足螺栓头的安装空间要求，避免螺栓无法完全穿装到位。这类构件在管路系统中属于常用的管路连接件，设计时除了满足流通能力要求，还要考虑现场安装的操作空间，三个法兰的外圆尺寸要预留足够的扳手操作空间，方便现场施工时拧紧法兰螺栓，后期维护时也便于拆卸更换密封垫片。不同于焊接式的三通弯头，法兰连接的形式不需要现场焊接作业，适合在易燃易爆的施工场景中使用，也便于后期管路的改造与维护，不需要切割管路即可完成构件的更换。在结构强度校核方面，需要重点关注腔体相贯线位置的应力分布，该位置是承压时的应力集中区域，设计时要保证足够的壁厚，满足公称压力下的强度要求，避免长期承压运行出现结构变形；法兰密封面的表面粗糙度要符合密封要求，保证垫片压紧后能实现有效密封，对于输送腐蚀性介质的场景，还可以根据介质特性调整构件材质，适配不同的腐蚀环境使用要求。
