带安装底座铰接式连接支座结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:460071

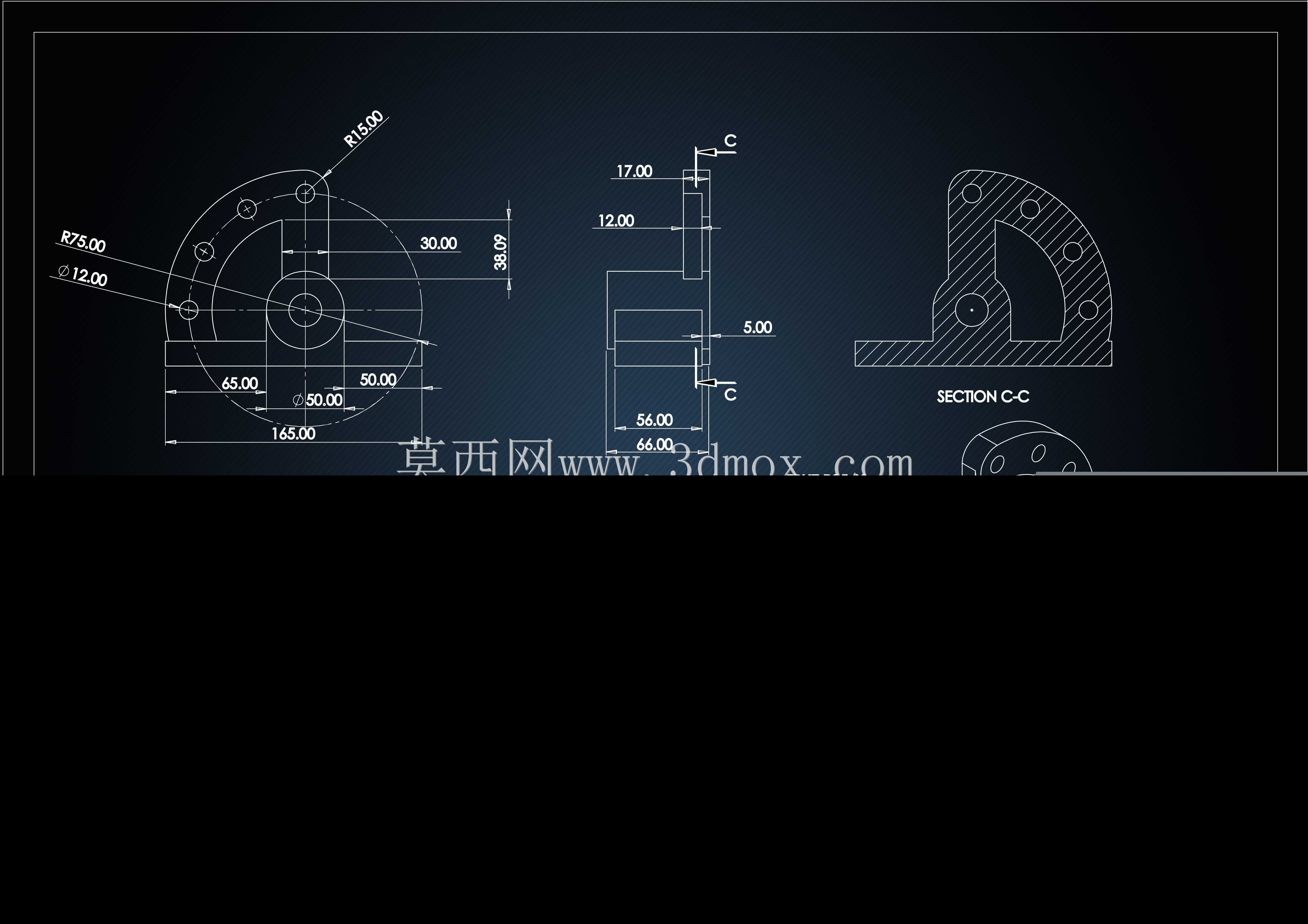

  • 带安装底座铰接式连接支座结构设计
  • 带安装底座铰接式连接支座结构设计

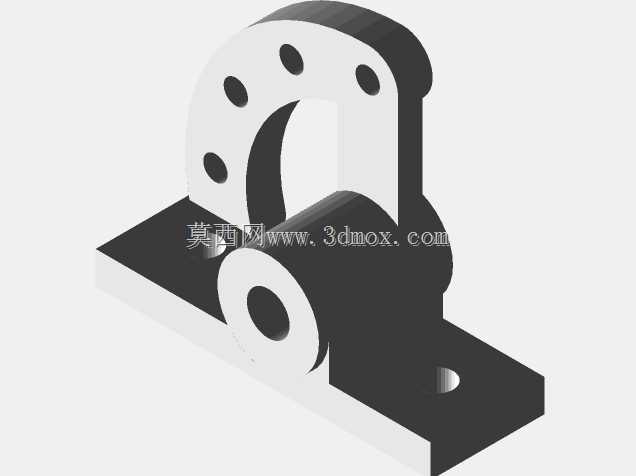

  • 带安装底座铰接式连接支座结构设计
  • 带安装底座铰接式连接支座结构设计

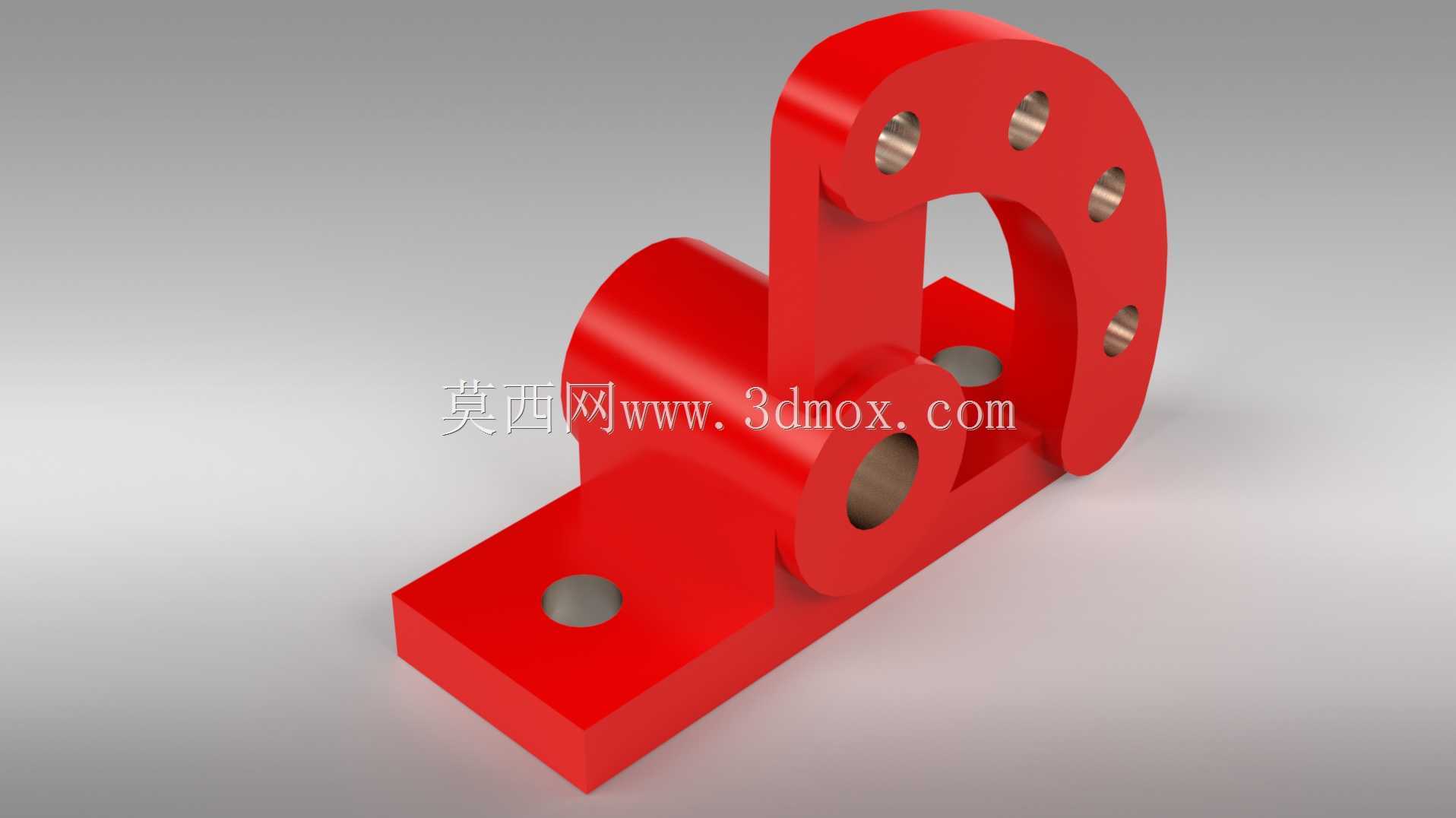

  这类带安装底座的铰接式连接支座,在轻工输送线、小型工装夹具台架、非标自动化辅助定位机构里应用十分普遍,核心作用是实现两个相对运动构件之间的铰接支撑,同时通过底部的安装板完成与设备机架的刚性固定,避免铰接部位在往复载荷下出现偏移松脱。从结构功能来看,支座底部为矩形安装平板,板上预留单个沉头安装孔,实际选型适配时要注意,该安装孔的中心到立板内侧的距离属于核心安装边界尺寸,安装时要匹配机架上的预加工螺纹孔位,避免出现安装干涉,同时沉头结构可让紧固螺栓头部完全没入板内,不会在支座底部形成凸起,保证支座与机架安装面完全贴合,减少载荷作用下的局部应力集中。立板向上延伸的部分集成了两个功能区域,一侧是带多个圆周均布安装孔的弧形铰接耳板,

  另一侧是同轴的圆筒状铰接套,两个区域的内孔保持同轴度公差要求,这部分的设计直接决定了铰接转动的顺畅度——实际建模时要优先保证铰接内孔的圆柱度,以及两侧铰接部位的同轴度,否则穿入铰接销轴后会出现卡滞,长期往复转动还会出现不均匀磨损,缩短构件使用寿命。弧形耳板上的圆周均布孔,主要用于和配套转动件的端面孔位对齐,通过紧定螺钉或者定位销实现周向固定,避免转动件和支座之间出现相对窜动,这类孔位的位置度公差需要严格控制,否则装配时会出现销钉无法穿入的问题,建模阶段可以通过圆周阵列特征完成孔位布置,阵列的基准轴要和铰接内孔的中心轴完全重合,减少后续加工的装配误差。设计这类支座时,首先要根据实际承载的径向载荷大小确定铰接内孔的直径,

  以及底部安装板的厚度——如果是用于轻载的定位工装,铰接内孔直径可以选小规格,安装板厚度取8-10mm即可满足刚度要求;如果是用于输送线的摆臂铰接部位,承载有一定的冲击载荷,就要适当加大内孔直径,同时增加安装板和立板的过渡圆角,避免直角过渡处出现应力集中导致的断裂风险。外形尺寸方面,这类支座的整体高度要匹配配套摆臂的转动行程,要保证摆臂在最大摆角范围内不会和底部安装板、机架表面发生碰撞,建模时可以通过干涉检查工具模拟摆臂的全行程转动,提前排查干涉风险。另外,铰接套的外圆和立板的连接部位要做加强筋过渡吗?不对,这个模型的结构是铰接套和立板、弧形耳板是一体化结构,整体通过一体式铣削或者铸造成型,没有额外的加强筋,

  这就要求在建模时保证各连接部位的壁厚均匀,避免铸造或者3D打印时出现壁厚差过大导致的缩孔、变形问题。实际应用中,这类支座的铰接内孔通常会配套铜套或者自润滑轴承,所以建模时内孔的尺寸公差要按照所选衬套的外径公差来设定,一般采用过渡配合,保证衬套压入后不会出现转动松脱,同时衬套内孔和铰接销轴采用间隙配合,保证转动灵活无卡滞。底部安装板的外形尺寸要满足安装稳定性要求,安装孔的中心到安装板边缘的距离要大于螺栓直径的2倍,避免螺栓紧固时安装板边缘出现开裂。弧形耳板的圆弧半径要和配套转动件的外圆半径匹配,保证两者装配后端面完全贴合,周向受力均匀,不会出现局部点接触导致的压痕变形。从建模逻辑来看,这类零件适合采用凸台拉伸先做出底部安装板的基体,然后向上拉伸做出立板和铰接套、弧形耳板的基本轮廓,再通过拉伸切除做出铰接内孔、安装孔、耳板上的周向固定孔,最后对所有锐边做倒角处理,避免装配时划伤操作人员,同时减少应力集中。需要注意的是,铰接内孔的两端要做倒角,方便铰接销轴和衬套的压入装配,底部安装孔的沉头深度要匹配所选螺栓的头部高度,保证螺栓紧固后头部不高出安装板表面。这类零件在实际选型替换时,除了核对安装孔位、铰接内孔直径这些核心尺寸,还要注意支座的整体宽度,要保证配套的摆臂宽度和支座两个铰接部位的内间距匹配,避免摆臂过宽装不进去,或者过窄出现轴向窜动。
