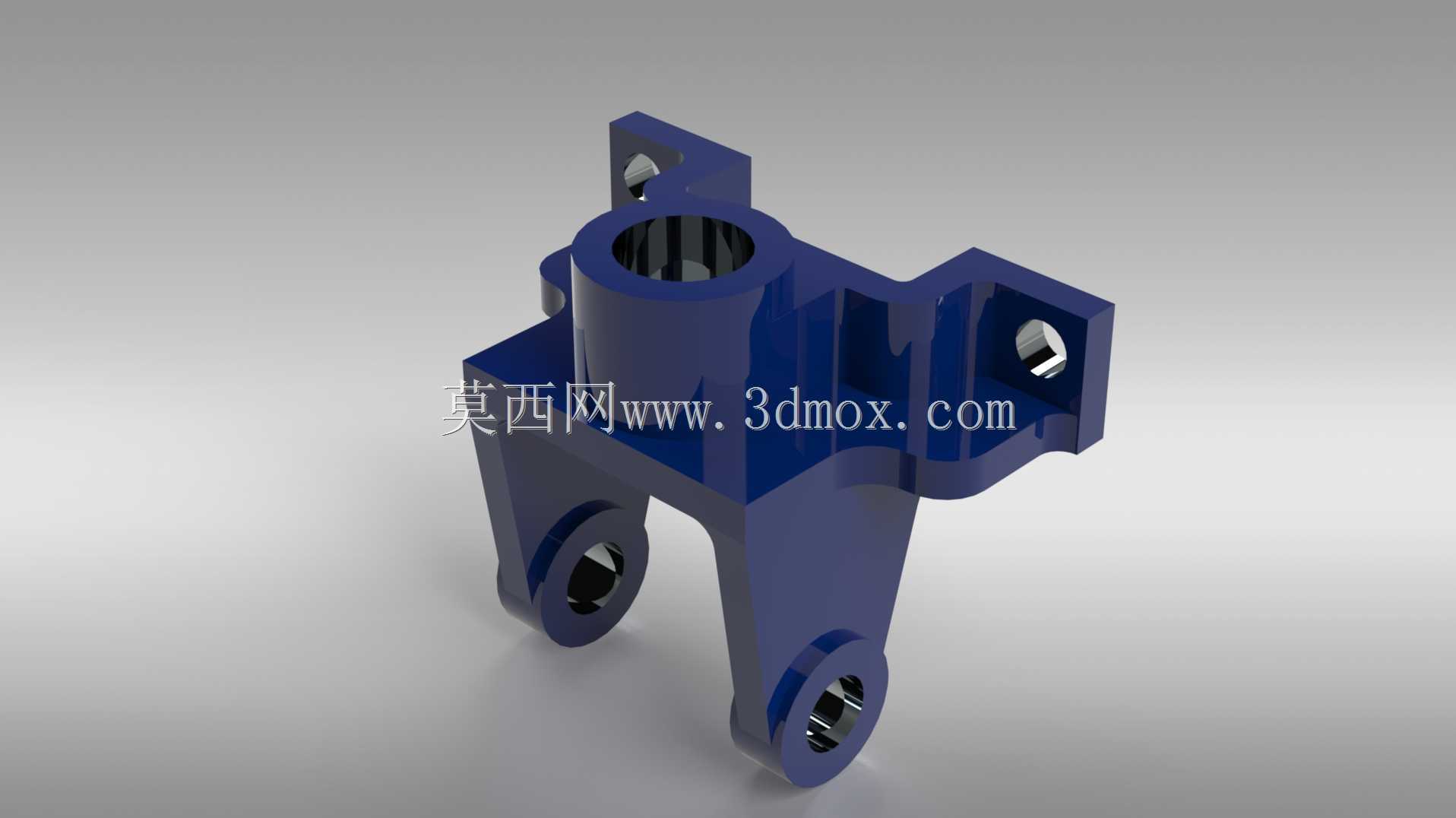

这类带多安装耳的筒式支撑连接构件,在轻工自动化输送线、小型工装夹具的定位模组里十分常见,核心作用是为垂直布置的导杆、小直径转轴提供下部支撑,同时通过两侧的铰接耳完成与周边连杆、摆臂的活动连接,实现小角度范围内的姿态调整,常见于小型物料分拨机构、工位顶升定位组件的传动链路中。从结构设计逻辑来看,主体采用带轴向通孔的立式筒身作为核心承载段,通孔内壁预留了足够的光面配合长度,能够保证穿入的轴类零件在往复摆动、小幅升降过程中不会出现径向窜动,筒身上部两侧延伸出的带孔凸台,主要用于安装紧定螺钉或者定位销,对穿入筒内的杆件进行周向和轴向锁止,避免工作过程中杆件出现滑移脱出的问题。下部三个呈三角分布的铰接耳座,每个耳座上都加工有同轴的销孔,
安装时可以根据实际周边构件的布置方向,选择对应位置的耳座通过圆柱销与相邻连杆铰接,不需要额外调整构件本身的安装角度,就能适配不同方向的传动连接需求,这种多耳座的冗余设计,也能在单个耳座出现磨损时快速切换安装位,降低现场维护的更换成本。设计这类构件时,首先要确定中心通孔的直径与配合公差,通常根据需要穿过的杆件直径选取H7级间隙配合,保证杆件转动顺畅的同时控制径向间隙在0.02-0.05mm区间,避免间隙过大导致支撑刚度不足;筒身的壁厚需要根据实际承载的径向载荷计算,常规轻载工况下壁厚取通孔直径的1/5-1/4即可满足强度要求,不需要额外做加厚处理,避免不必要的重量增加。下部铰接耳的销孔中心与筒身中心的距离需要严格控制,
这个尺寸直接决定了连杆摆动的行程范围,设计时要提前核算相邻连杆的运动包络,避免摆动过程中耳座与周边结构发生运动干涉;每个耳座的销孔都要做同轴度公差约束,保证圆柱销穿入后不会出现卡滞,耳座与筒身的连接位置要做圆角过渡,减少应力集中,避免长期受交变载荷时出现根部断裂的问题。安装边界方面,这类构件本身没有固定的安装基面,完全依靠铰接耳与周边结构连接,设计建模时需要预留足够的销钉装配空间,销孔端部要做倒角处理,方便现场装配时销钉顺利导入;筒身上部的紧定螺钉孔要垂直于通孔轴线,螺纹深度取螺钉直径的1.5-2倍,保证锁止力足够。建模练习过程中,可以先通过拉伸凸台做出主体筒身的基本轮廓,再通过拉伸切除完成中心通孔和上部凸台的螺钉孔加工,
下部的铰接耳可以先绘制单个耳座的草图拉伸成型后,通过圆周阵列或者镜像命令快速生成其余耳座,最后对所有锐边做倒圆角处理,还原实际机加工零件的工艺特征。这类构件虽然结构不复杂,但涵盖了拉伸、切除、阵列、倒角、圆角等最常用的基础建模命令,非常适合刚接触三维建模的设计人员熟悉软件操作逻辑,同时也能帮助初学者理解机械零件中支撑、铰接、锁止结构的常规设计思路,掌握公差配合、运动干涉检查的基本方法,为后续设计更复杂的传动构件打下基础。实际生产中这类零件通常采用45号钢或者铝合金加工,轻载工况下铝合金材质可以有效降低构件自重,减少传动链路的负载,重载场景下则选用45号钢调质处理,提升耳座和筒身的结构强度,销孔位置可以根据耐磨需求加装铜套,延长零件的使用寿命。
