立式床层热交换器结构设计方案

　　在化工、能源、暖通及工业流体处理领域，床层热交换器是实现不同介质间热量传递的核心设备之一，这类设备常被布置在反应床层配套工位、工艺流体预处理段或是余热回收回路中，承担着介质温度调控、余热梯级利用、工艺参数稳定的核心作用，区别于常规列管换热器，床层结构的换热设备需要适配床层内流体的流道特性，既要保证换热效率，也要兼顾床层物料的流通顺畅性，避免出现流道堵塞、压降超标的问题。

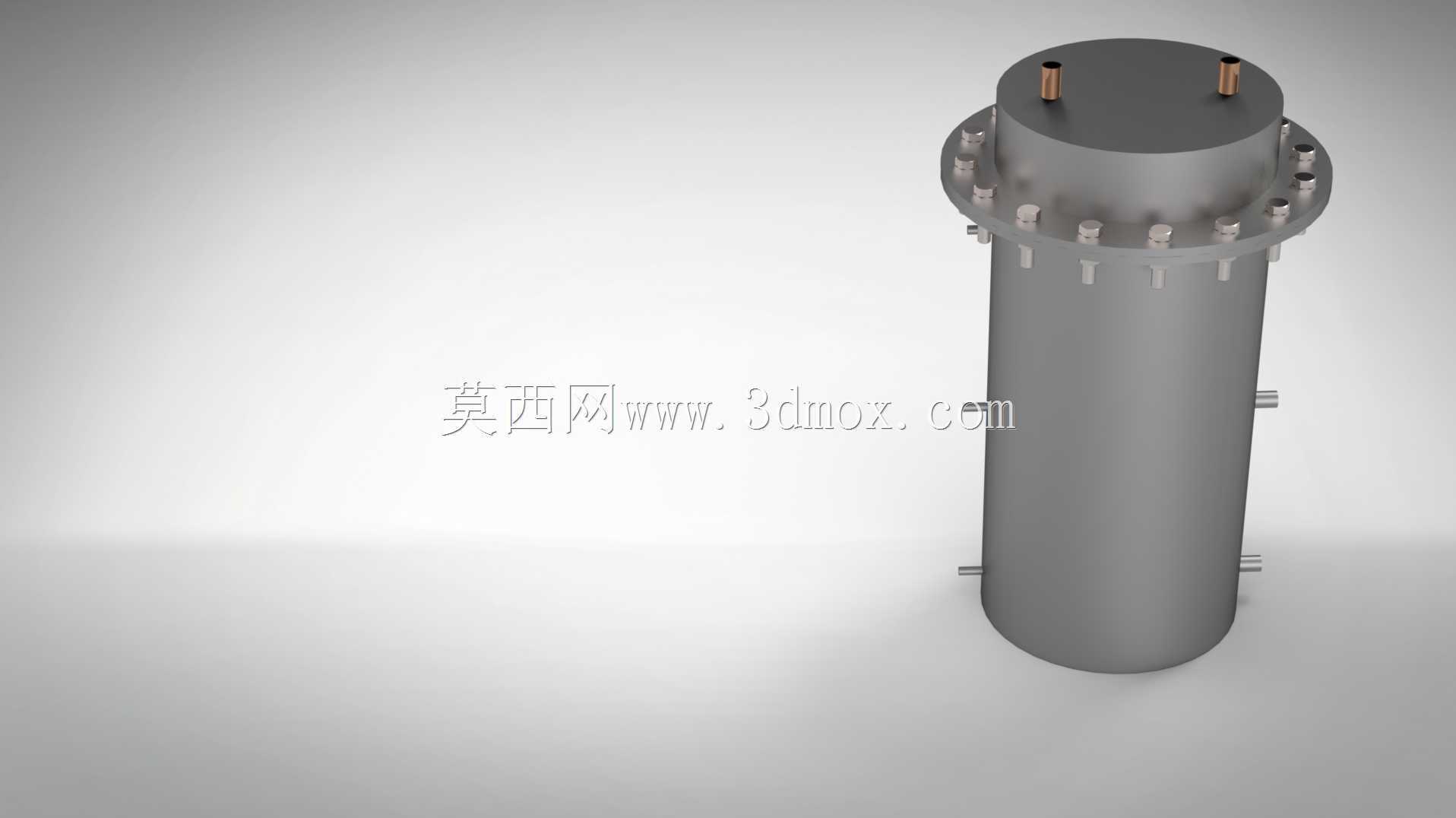

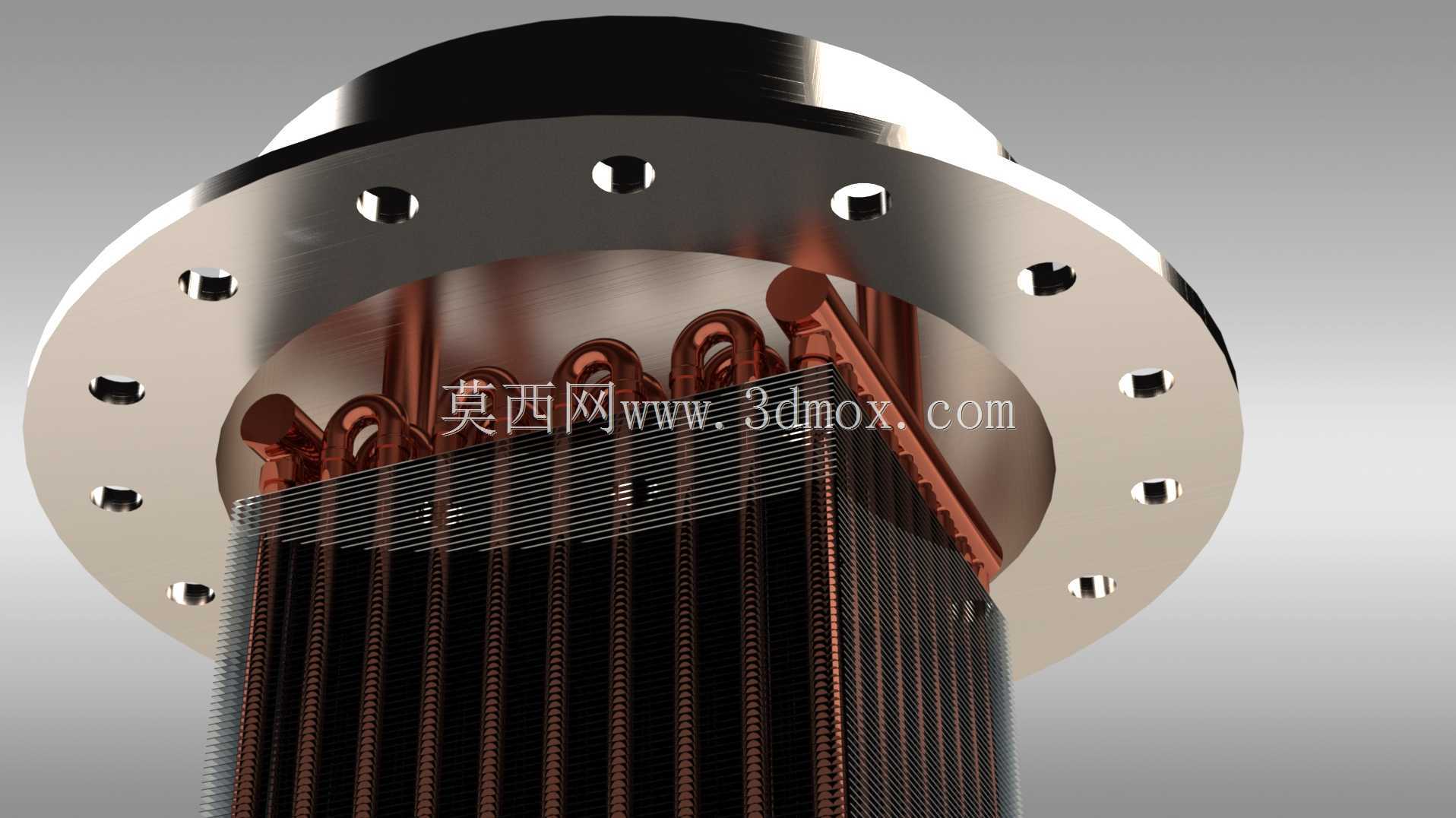

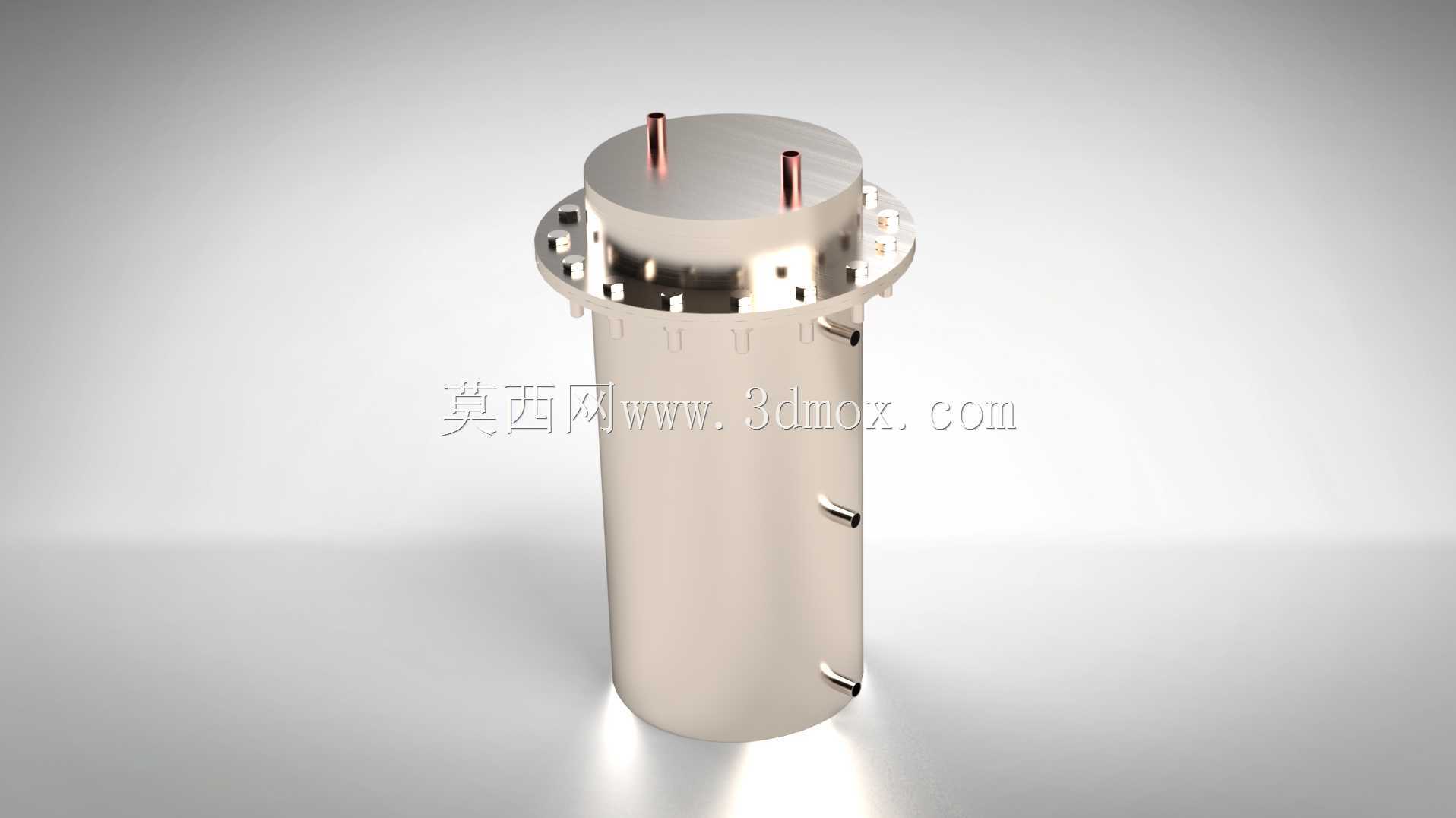

　　从实际应用场景来看，这类立式床层换热器常配套固定床反应装置、颗粒物料换热工段使用，设备采用立式圆柱筒体结构，顶部采用带螺栓孔的法兰端盖结构实现密封，端盖上预留的电极/介质接口可适配测温元件、换热介质进出口的安装需求，筒体下部同样设置法兰连接结构，方便与下方床层工位或是管路系统对接，安装时需要预留筒体周边的操作空间，尤其是法兰螺栓拆装的操作距离，同时要保证筒体垂直度偏差控制在合理范围内，避免内部管束安装出现偏斜，影响介质流动均匀性。

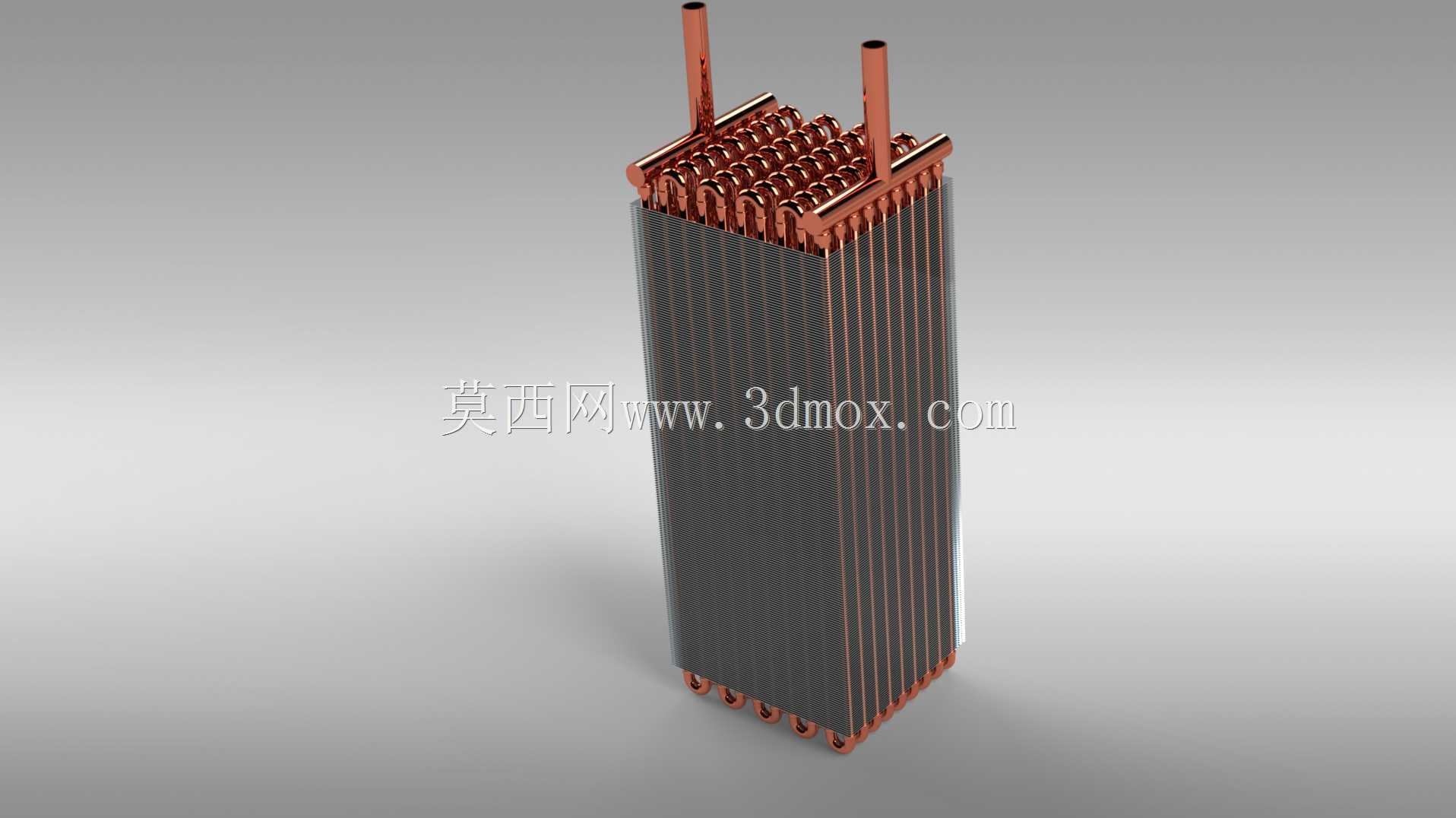

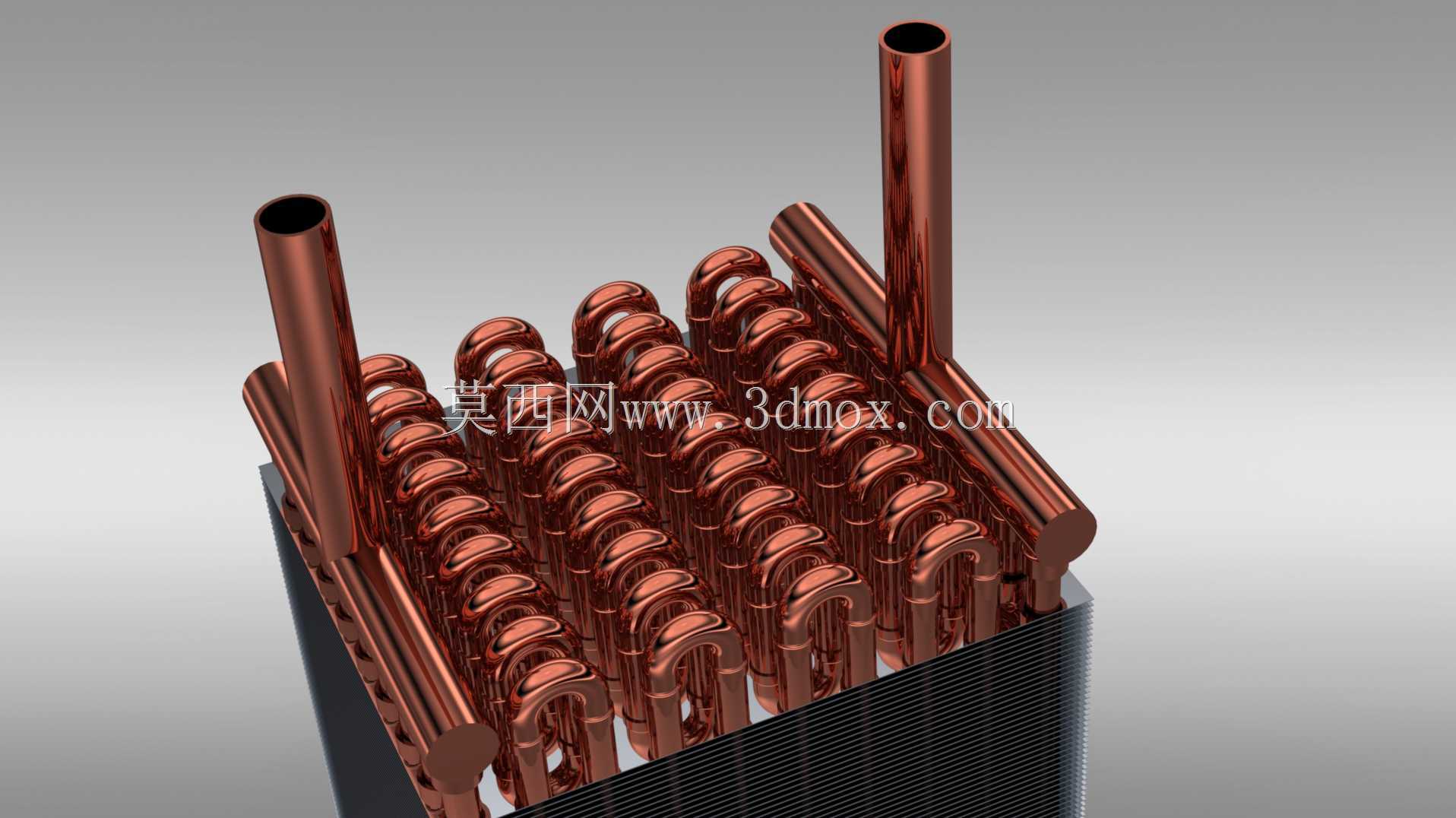

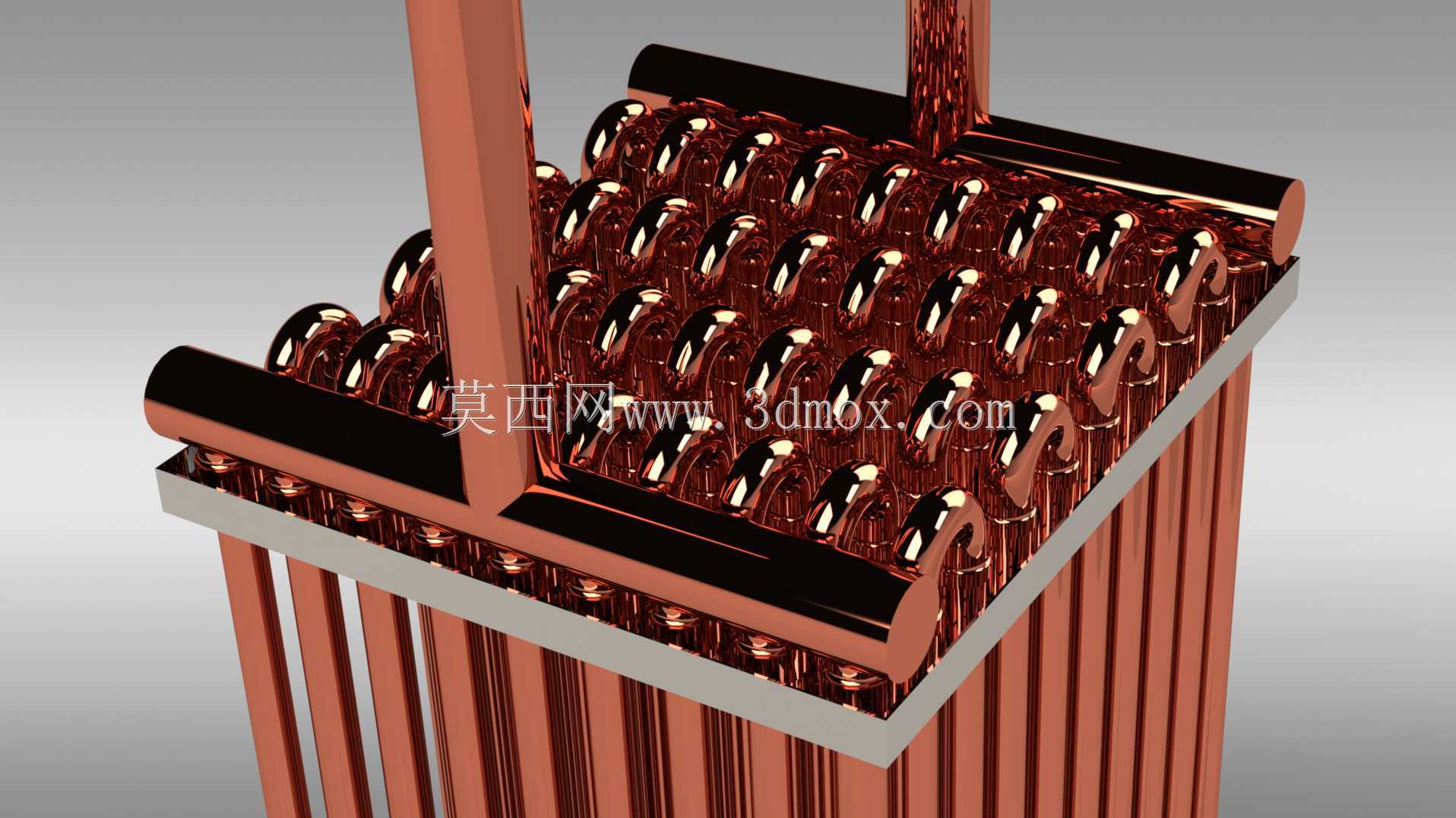

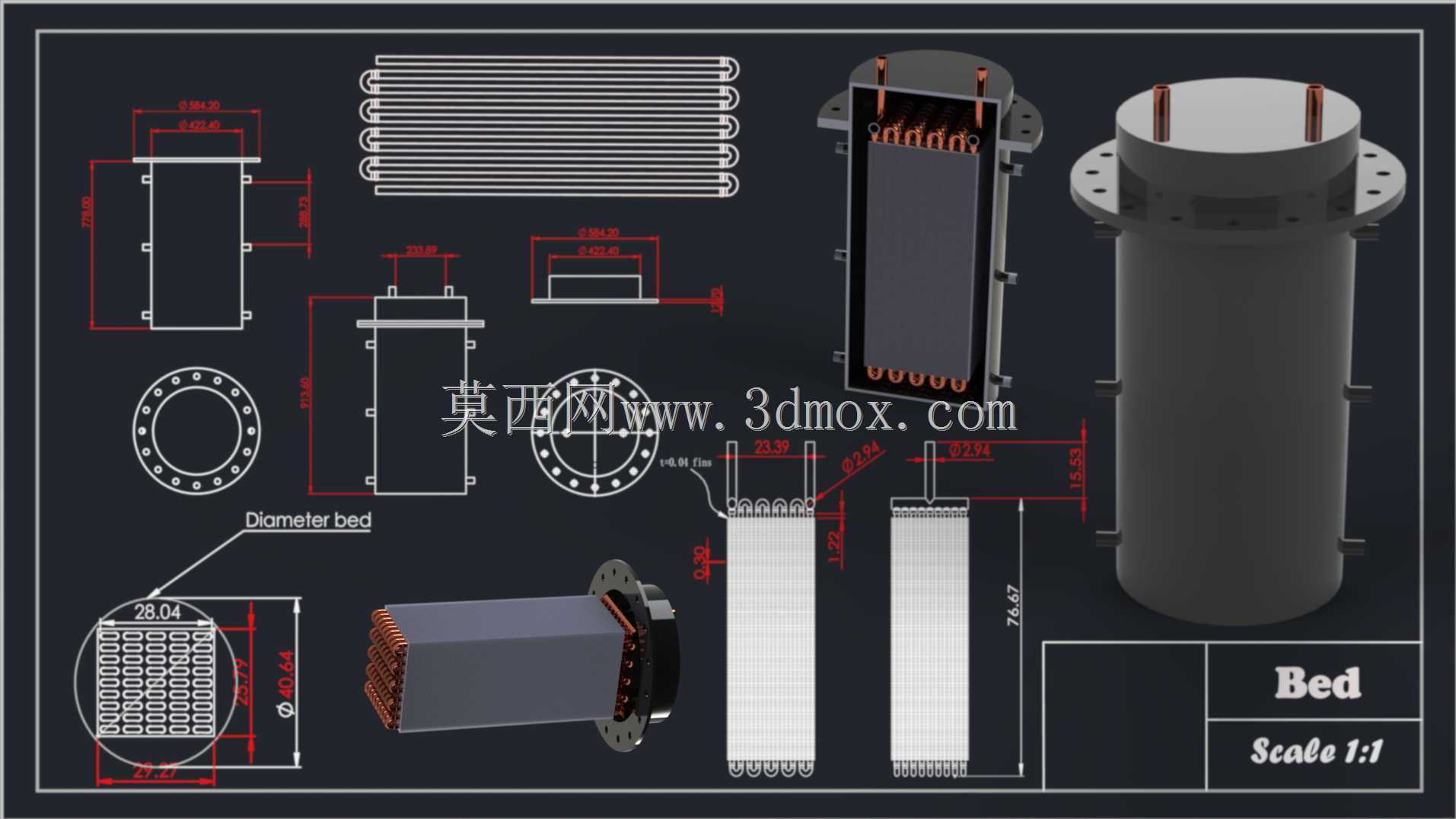

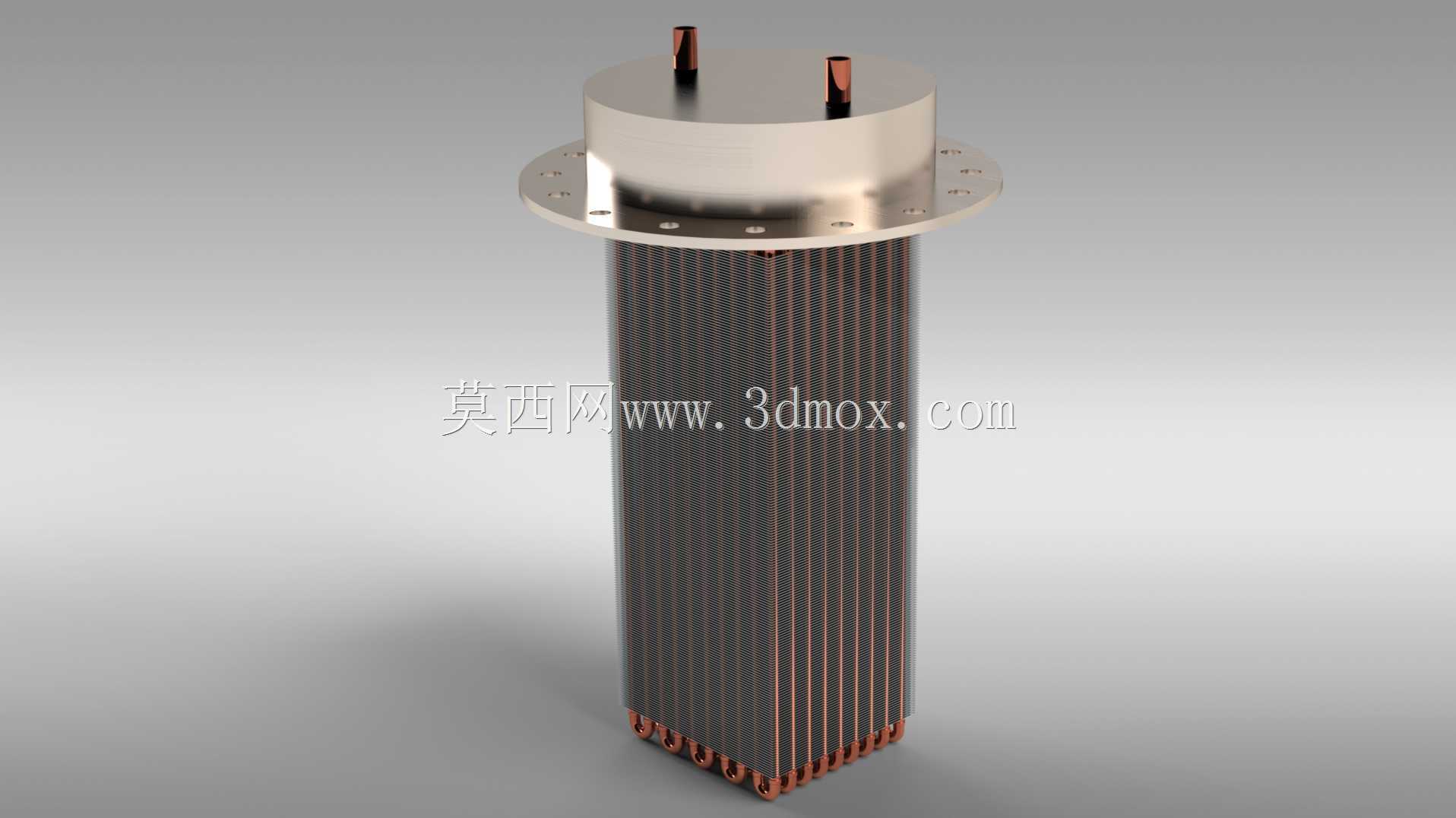

　　设备内部采用密集排布的细长换热管束结构，管束两端通过管板实现固定，管板与筒体之间采用密封结构杜绝两种介质的串流问题，换热管采用顺排排布方式，既保证了足够的换热面积，也让壳程的床层介质能够均匀穿过管束间隙，避免出现流动死区。从图纸标注的尺寸边界来看，筒体直径、管束长度、法兰安装孔位都做了明确的尺寸标注，安装法兰的螺栓孔采用圆周均布设计，可直接匹配同规格的标准法兰对接，不需要额外做转接结构，设备底部的管束伸出段做了规整排布，可直接对接管程介质的进出口管路。

　　设计过程中首先考虑的是床层介质的流动特性，因为床层工况下往往伴随颗粒状物料或是含杂质的流体，所以管束之间的间隙做了合理优化，既不会因为间隙过小导致杂质卡塞，也不会因为间隙过大降低整体换热效率。筒体外部没有多余的外置结构，整体外形规整，可直接落地安装或是通过支架固定在钢架平台上，设备的重心沿筒体轴线分布，立式安装状态下稳定性较好，不需要额外做过多的加固结构。

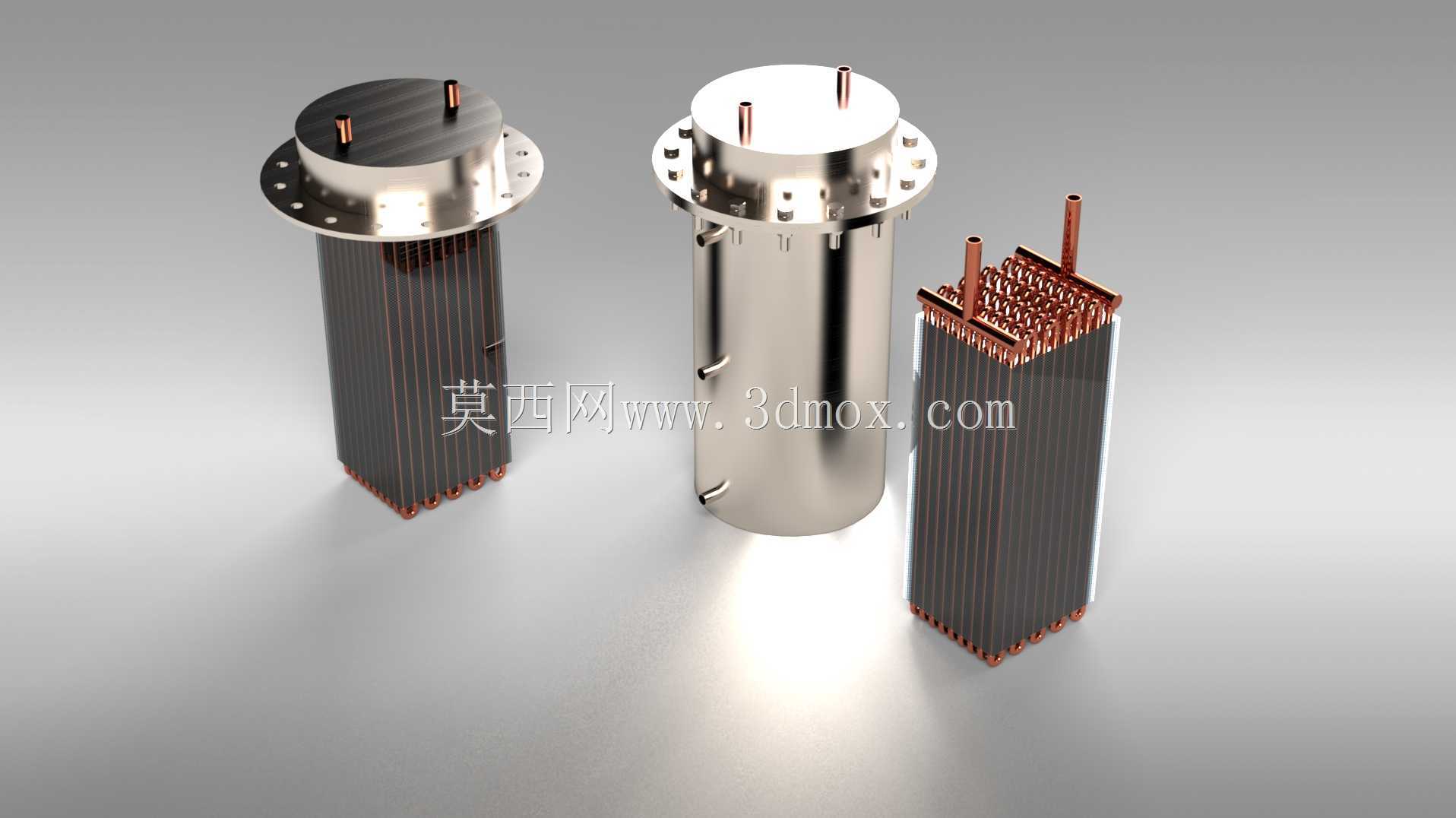

　　在功能实现上，管程流通换热介质，壳程走床层工艺介质，两种介质通过换热管壁实现热量传递，管束的长度经过匹配计算，能够保证介质在流经设备的过程中完成预设的温度交换目标，顶部端盖采用可拆卸结构，方便后期对内部管束进行检查、清理或是更换，解决了常规焊接结构换热器维护难度大的问题。图纸中附带的零件拆分视图清晰展示了端盖、管束、筒体、管板、法兰等各个部件的装配关系，每个部件的尺寸公差、安装配合位置都做了明确标注，建模过程中可直接参照视图完成各个零件的建模与虚拟装配，验证各个部件之间的干涉情况，比如法兰螺栓安装时是否会和筒体结构产生空间冲突，管束装入筒体时是否存在尺寸超差的问题，端盖压紧时密封面是否能够完全贴合。

　　从结构设计的合理性角度来看，设备的所有连接部位都采用标准法兰结构，零部件的通用化程度较高，后期维护更换配件时可直接采购标准件，降低运维成本。筒体上预留的外接接口位置都做了凸台结构，保证接口焊接或是螺纹连接的结构强度，避免长期使用过程中出现接口渗漏的问题。换热管束与管板的连接采用可靠的固定工艺，保证设备在长期温度交变的工况下，不会出现管束松动、接口渗漏的问题，适配工业场景下长期连续运行的使用需求。

　　在实际选型适配过程中，可根据具体的工况换热需求，调整管束的数量、长度以及筒体的直径，这套结构的基础框架具备较好的拓展性，只需要调整对应尺寸参数即可适配不同换热功率的工况需求，不需要对整体结构做颠覆性修改。安装时需要注意设备的介质流向匹配，管程与壳程的进出口不能接反，否则会直接影响换热效率，甚至导致设备内部出现液击、流道堵塞的问题，同时要在设备的合适位置安装支撑结构，抵消管路传递的振动，避免长期振动导致法兰连接部位出现松动渗漏。
